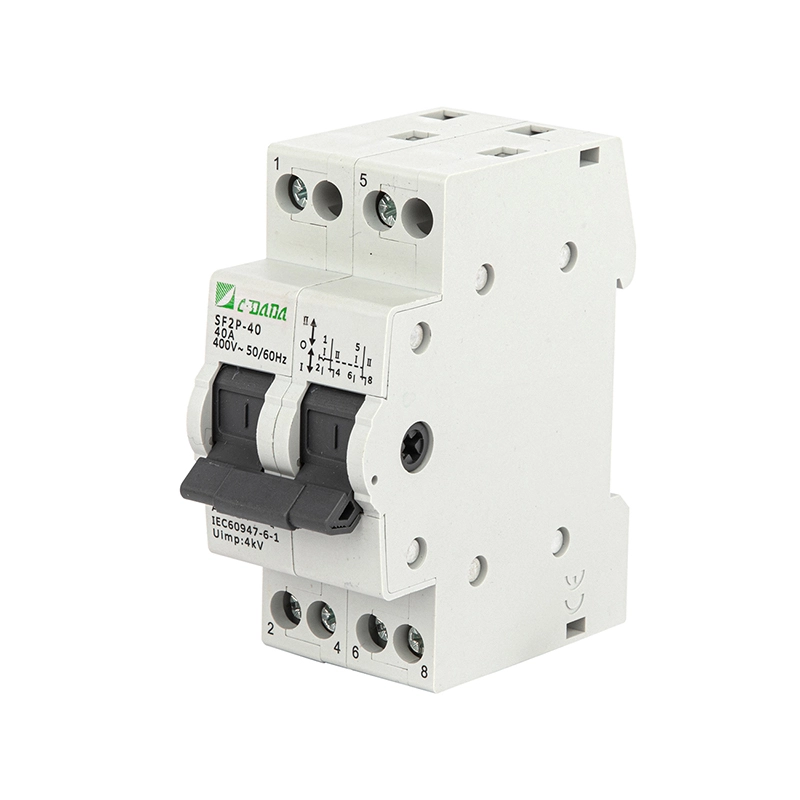

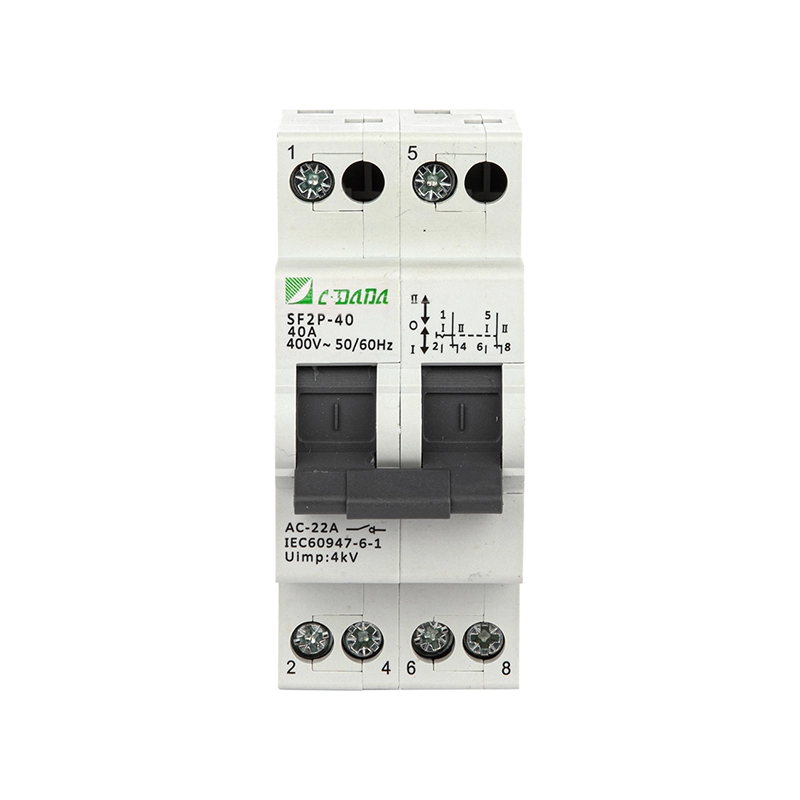

2P Geçiş Anahtarı

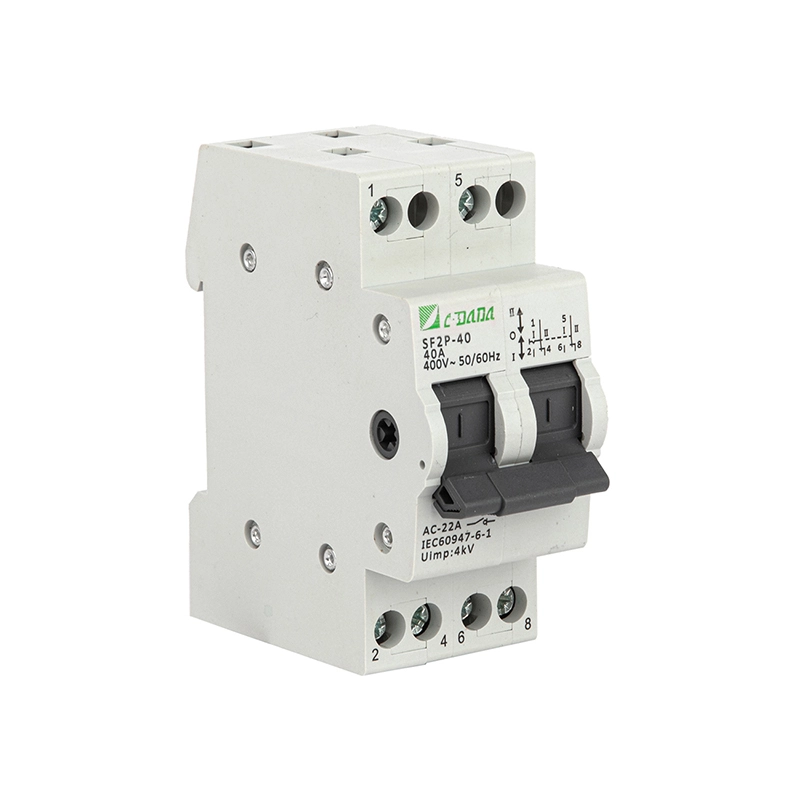

CDADA SF Serisi 2P Geçiş Anahtarı ile güvenli ve güvenilir güç kaynağı anahtarlaması sağlayın; konut, ticari ve hafif endüstriyel uygulamalarda kritik devre dönüşümü için uygundur. DIN rayına monte edilen bu mikro geçiş anahtarı, net 3 konumlu çalışmayla çift güç kaynaklarını veya yükleri destekler: I -OFF-II, şebeke/şebeke ve yedek/jeneratör kaynakları, motor ileri/geri kontrolü veya faz/gerilim izleme devreleri arasında kesintisiz geçişlere olanak tanır.

AC 50/60Hz, 230–400V ve 16A ila 125A arası akımlar için derecelendirilen CDADA 2P geçiş anahtarı, IEC 60947-3 ve EN 60947-3 standartlarına uygundur. AÇIK/KAPALI konum göstergeleri, yüksek iletkenlikli kontaklar ve yay destekli hızlı açma/kapama mekanizmasıyla, sık manuel çalıştırma koşullarında bile istikrarlı performans sağlar. MCB'ler ve kontaktörlerin yanı sıra modüler kurulum için tasarlanan bu ürün, binalardaki dağıtım panoları, pompa odaları, telekom kabinleri ve acil durum aydınlatma sistemleri için idealdir.

Temel Özellikler

Seri: SF Serisi 2P Manuel Geçiş Anahtarı

Marka: CDADA | Üretici: Shanghai DADA Electric CO.,LTD

Kutuplar: 2P (Çift Kutuplu) — 1P'den 4P'ye kadar çeşitleri mevcuttur

Nominal Akım: 16A – 125A (40°C ortam sıcaklığının üzerinde %80'e düşer)

Nominal Gerilim: 230/400V AC, 50/60Hz

Yalıtım Gerilimi (Ui): 500V

Kullanım Kategorisi: AC-22A (karışık dirençli ve endüktif yükler)

Kısa Süreli Dayanım Akımı (Icw): 1s için 12×Ie

Üretim Kapasitesi: 20×Ie, t=0,1s

Mekanik Ömür: 8.500 işlem

Elektrik Ömrü: 1.500 çalışma (yük altında)

Kirlilik Derecesi: II

Montaj: Standart TH35 DIN rayı

Çalıştırma: Manuel 3 konumlu kol (I – O – II)

Göstergeler: Sap hizalaması yoluyla görünür AÇIK/KAPALI konumu

Terminaller: Kablo veya bara bağlantısı

Sıkma Torku:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Güvenlik Notu: Ark söndürme odası yoktur → kısa devre koruması için üst sigortalar/MCB'ler ile kullanılmalıdır

Teknik veri sayfası

Neden CDADA 2P Geçiş Anahtarını Seçmelisiniz?

★ Güvenli 3 Konumlu İzolasyon

Gerçek KAPALI (O) konumu her iki kaynağın bağlantısını keser; bakım ve geri beslemeyi önleme güvenliği açısından kritik öneme sahiptir.

★ DIN Raylı Modüler Tasarım

MCB'lerin yanına saniyeler içinde kurulur; yerden tasarruf sağlar ve akıllı binalarda veya OEM muhafazalarında panel düzenini basitleştirir.

★ Yüksek Güvenilirliğe Sahip Kişiler

Optimize edilmiş dinamik-statik temas geometrisi, düşük direnç ve uzun vadeli stabilite sağlar.

★ Küresel Uyumluluk

Avrupa, Asya, Afrika ve Latin Amerika'da kabul edilen IEC 60947-3 sertifikasına sahiptir.

★ Kullanıcı Güvenli Çalıştırma

Yay destekli mekanizma kısmi kavramayı önler; 63A+ modelleri için uzatılmış kol isteğe bağlıdır.

★ Çok Yönlü Uygulamalar

Jeneratör transferinden motor yönünün tersine çevrilmesine kadar; tek anahtar, birden fazla fonksiyon.

Tipik Uygulamalar

Yedek Güç Sistemleri: Şebeke ve jeneratör arasında geçiş yapın

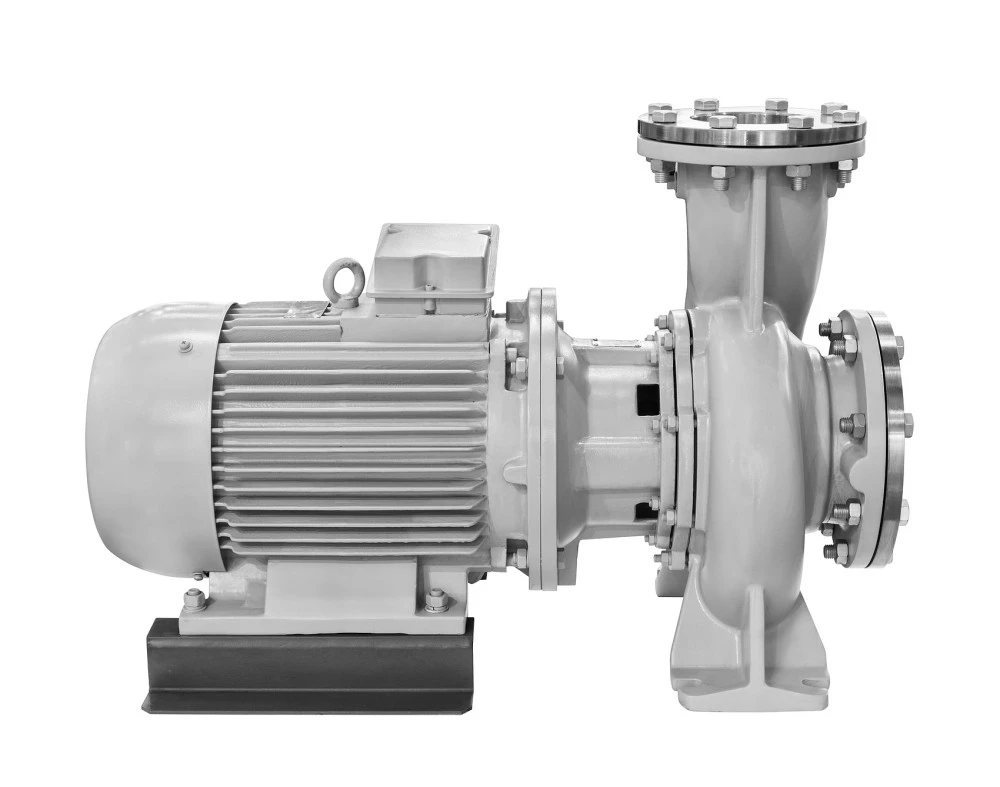

Motor Kontrolü: Küçük pompaların veya fanların ileri/geri dönüşü

Ölçüm Devreleri: Ölçüm panolarında gerilim/faz seçimi

Bina Otomasyonu: Çift HVAC ünitesi anahtarlaması, acil durum aydınlatması aktarımı

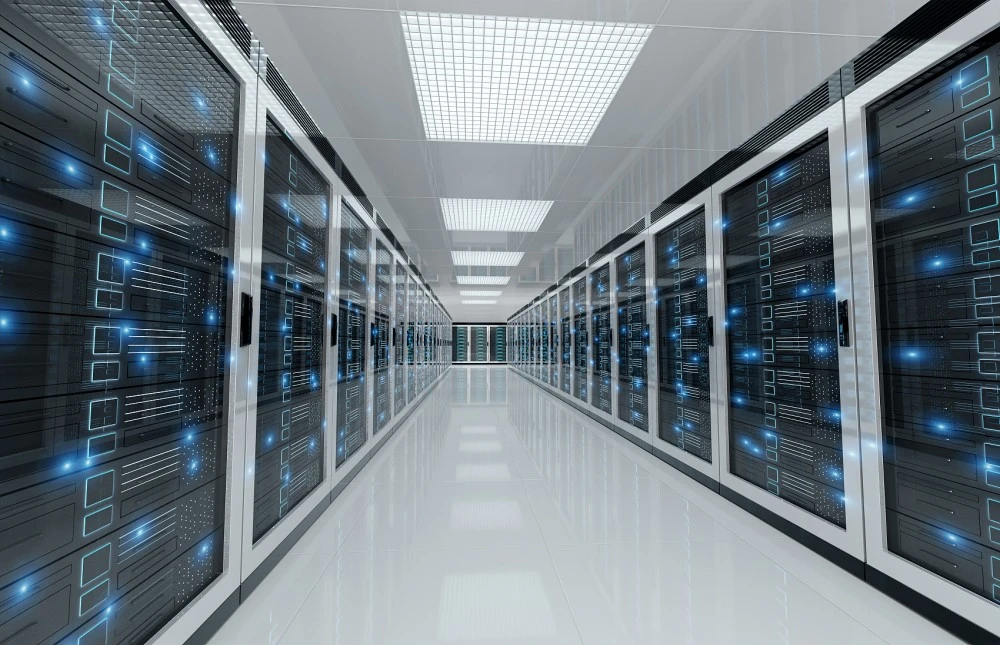

Telekom ve Veri Merkezleri: Yedek PSU kaynağı seçimi

CDADA Hakkında

★ Temel avantajlarımız şunlardır:

1) Uluslararası sertifikaları tamamlayın,

2) Güçlü OEM/ODM yeteneği,

3) Yüksek maliyet-performans oranı,

4) Güvenilir büyük ölçekli üretim kapasitesi,

5) Kapsamlı ihracat deneyimi.

★ Ürünlerimiz Kuşak ve Yol pazarlarına güçlü bir şekilde odaklanarak Güneydoğu Asya, Orta Doğu, Güney Amerika, Afrika, Avrupa ve BDT ülkelerine başarıyla ihraç edilmektedir.

★ Ar-Ge'ye sürekli yatırım yapıyor, küresel standartları ve pazar trendlerini izliyor ve ürün portföyümüzü geliştirmek için sektör uzmanlarıyla işbirliği yapıyoruz.

Sıkça Sorulan Sorular

S1: Yük altında geçiş yapabilir miyim?

A1: Tavsiye edilmez. SF serisi 2P Geçiş Anahtarında ark söndürme odası yoktur. Anahtarlamadan önce daima devrenin enerjisini kesin veya yalnızca yüksüz aktarım için kullanın (örn. izolatör işlevi). Canlı yük anahtarlaması için motorlu ATS veya sigortalı anahtar ayırıcıları düşünün.

S2: Neden “O” (KAPALI) konumu var?

Cevap2: Merkezi KAPALI konumu, her iki güç kaynağından da tam izolasyon sağlar; bakım güvenliği ve jeneratörlere veya invertörlere geri beslemeyi önlemek için gereklidir.

S3: Bu anahtarla birlikte sigortalara ihtiyacım var mı?

A3: Evet. Arıza akımlarını kesemeyeceğinden, daima sisteminizin muhtemel kısa devre akımına uygun sigortalar veya MCB'ler ile eşleştirin.

S4: Motorun yönünü kontrol edebilir mi?

Cevap4: Evet — küçük motorlar için 2P anahtarı, doğru şekilde kablolandığında faz sırasını tersine çevirebilir. Yön değiştirmeden önce motorun durdurulduğundan ve enerjisinin kesildiğinden emin olun.

S5: Neden diğer markalar yerine CDADA'yı seçmelisiniz?

Cevap5: CDADA şunları sunar:

● Gerçek 3 konumlu mekanik kilitleme (değişken durum yok)

● Küresel panel standartlarıyla DIN rayı uyumluluğu

● Anahtar konumunun net görsel göstergesi

● Güvenilir temas basıncı için sağlam yay mekanizması

● Tam IEC sertifikası ve teknik destekle rekabetçi fiyatlandırma
