Havalı Devre Kesici Nedir?
Havalı Devre Kesici (ACB), elektrik dağıtım sistemlerini aşırı yüklerden, kısa devrelerden ve toprak arızalarından korumak için tasarlanmış, ağır hizmet tipi bir düşük voltaj anahtarlama cihazıdır. 630A - 6300A arası akım değerleri ile 690V AC'ye (50/60Hz) varan voltaj seviyelerinde çalışan ACB'ler, ana panolarda, güç dağıtım merkezlerinde ve kritik endüstriyel altyapılarda birincil koruma cihazları olarak hizmet eder.
Farklıkalıplanmış kutulu devre kesiciler (MCCB'ler)ACB'ler, arıza akımlarını güvenli bir şekilde söndürmek için gelişmiş ark oluğu sistemleri ve manyetik patlama bobinleri kullanarak ark söndürme ortamı olarak atmosferik havayı kullanır. Bu açık yapı tasarımı, dahili bileşenlerin tam olarak görülebilmesini sağlayarak önleyici bakımı mümkün kılar ve uygun servis ile çalışma ömrünü 15-20 yıl veya daha fazla uzatır.
ACB Ürün Kategorileri ve Yapılandırmaları
| sınıflandırma | Tip | Mevcut Aralık | Temel Özellikler |
| Montaj Yapılandırması | Sabit Tip | 630A – 4000A | Kalıcı kurulum, uygun maliyetli, kompakt ayak izi |
| Çekmeceli Tip | 630A – 6300A | Çekmeceli şasi, bakımı kolay, servis konumu testi | |
| Kutup Yapılandırması | 3 Kutuplu | Tüm derecelendirmeler | Standart endüstriyel uygulamalar, üç fazlı sistemler |
| 4 Kutuplu | Tüm derecelendirmeler | Nötr koruması gerektiren sistemler, ayarlanabilir nötr ayarları (%50-100 nominal akım) | |
| Çalışma Mekanizması | Manuel | 630A – 3200A | Yaylı kolla çalıştırma, seyrek kullanıma uygun |
| Motorlu | 800A – 6300A | Üniversal AC/DC motor (110V/220V), uzaktan kumanda özelliği, otomatik yay yükleme | |
| Gezi Birimi Teknolojisi | Termal-Manyetik | 630A – 1600A | Temel koruma, sabit ayarlar, ekonomik |
| Elektronik LSIG | 800A – 6300A | Mikroişlemci tabanlı, ayarlanabilir L-S-I-G eğrileri, bölge seçici kilitleme, iletişim protokolleri |
Çerçeve Boyutu Standartları:
1600A Çerçeve:630A – 1600A (Kompakt dağıtım)
3200A Çerçeve: 800A – 3200A (Endüstriyel şebeke)
6300A Çerçeve: 2000A – 6300A (Enerji üretimi, altyapı)
Temel İşlevler ve Koruma Yetenekleri
| İşlev | Tanım | Teknik Parametreler |
| Aşırı Yük Koruması (L) | Uzun süreli ters eğri açma | Ayarlanabilir: 0,4 – 1,0 × In, Zaman gecikmesi: 1s – 1000s |
| Kısa Devre Gecikmesi (S) | Seçici kısa devre koruması | Ayarlanabilir: 2 – 10 × Ir, Gecikme: 0,05s – 0,5s |
| Anlık Yolculuk (I) | Yüksek hızlı arıza giderme | Sabit veya ayarlanabilir: 5 – 20 × Ir, <50ms çalışma |
| Toprak Arızası (G) | Toprak kaçağı tespiti | %20 – %100 In, hassas toprak arıza koruması |
| Düşük Gerilim Yayını | Gerilim kaybında otomatik bağlantı kesme | %35 – %70 Un, ayarlanabilir zaman gecikmesi |
| Faz Kaybı Koruması | Üç fazlı dengesizlik tespiti | Herhangi bir fazda <%80 gerilim tetiklemeyi tetikler |
Uygulama Ortamları ve Kullanım Durumları
| Sanayi Sektörü | Özel Uygulama | Tipik Özellikler |
| Veri Merkezleri | Ana AG girişi, UPS baypas, veri yolu kuplörü | 3200A-6300A, 100kA Icu, elektronik LSIG, iletişim özellikli |
| Sağlık Tesisleri | Hastane ana dağıtımı, jeneratör senkronizasyonu | 4 kutuplu, 4000A, izole nötr, çift kaynaklı aktarım |
| Üretim Tesisleri | Motor kontrol merkezleri, trafo koruması | 1600A-3200A, yüksek mekanik dayanıklılık (10.000+ döngü) |
| Ticari Binalar | Yüksek katlı dağıtım, alışveriş merkezleri, havaalanları | 800A-2500A, çekmeceli tip, kompakt ayak izi |
| Yenilenebilir Enerji | Güneş enerjisi çiftliği koleksiyonu, rüzgar türbini şalt sistemi | 1000V AC nominal, genişletilmiş sıcaklık aralığı (-25°C ila +70°C) |
| Petrol ve Gaz | Açık deniz platformları, rafineriler, petrokimya | Tropikalleştirilmiş (T2), korozyona dayanıklı, minimum IP54 |
| Altyapı | Metro sistemleri, demiryolu çekişi, su arıtma | Yüksek şok/titreşim direnci, elektromanyetik uyumluluk |
Üretim Süreci ve Üretim İş Akışı
Hassas Üretim Sırası
Hammadde Giriş Denetimi → Kontak Düzeneği İmalatı → Ark Oluğu Yapımı → Mekanizma Düzeneği → Açma Ünitesi Entegrasyonu → Birincil Montaj → Kalibrasyon ve Test → Son Denetim → Paketleme
Kritik Üretim Aşamaları
| Sahne | Süreç Detayları | Kalite Kontrol Noktaları |
| Kontak Sistemi Üretimi | Gümüş kaplamalı bakır kontaklar (AgNi 90/10 veya AgCdO), CNC ile işlenmiş kontak kolları, kontrollü atmosferde sert lehimleme | Sertlik testi (HV 80-120), gümüş kalınlığı ölçümü (≥8μm), temas direnci <50μΩ |
| Ark Oluğu İmalatı | Seramik ayırıcı plakalar, çelik ark yolları, iyon giderme ızgaraları, yüksek sıcaklığa dayanıklı yalıtım | Dielektrik dayanım testi (2,5kV/1 dak), boyutsal tolerans ±0,1 mm |
| Mekanizma Montajı | Yay çeliği yükleme mekanizmaları, kamla çalışan tahrik sistemleri, pompalamayı önleyici cihazlar | Mekanik dayanıklılık testi (10.000 işlem), tork doğrulaması |
| Gezi Birimi Entegrasyonu | PCB montajı, akım trafosu kurulumu, firmware programlama, iletişim modülü montajı | %0,5, 5×, 10× nominal akımda fonksiyonel test, zamanlama doğruluğu ±%5 |
| Son Montaj | Modüler yapı, çekmeceli şasi entegrasyonu, terminal bağlantıları, muhafaza montajı | Dielektrik dayanım (3,5kV/1 dak), yalıtım direnci (>100MΩ) |
Birincil Hammaddeler ve Bileşen Özellikleri
| Bileşen | Malzeme Özellikleri | Tedarikçi Standartları | Anahtar Özellikler |
| Ana İletişim Kişileri | Elektrolitik bakır (Cu-ETP) + Gümüş kaplama (Ag %99,9) | ASTM B152, IEC 60368 | İletkenlik ≥%100 IACS, oksidasyon direnci |
| Ark Kontakları | Bakır-tungsten (CuW 80/20) veya Gümüş-tungsten karbür | ASTM B702 | Yüksek ark erozyon direnci, düşük temas direnci |
| İletişim Yayları | Berilyum bakır (CuBe2) veya Paslanmaz çelik 301 | ASTM B196 | Yorulma ömrü >50.000 döngü, tutarlı temas basıncı |
| Ark Oluk Plakaları | Soğuk haddelenmiş çelik SPCC + Seramik kaplama | JIS-G3141 | Isı direnci >1000°C, manyetik ark sapması |
| Yalıtım Muhafazası | BMC (Toplu Kalıplama Bileşiği) DMC veya SMC fiberglas | UL 94V-0 | Takip indeksi >600V, alev geciktirici |
| Çalışma Mekanizması | Karbon çeliği S45C, ısıl işlem görmüş | JIS G4051 | Çekme mukavemeti ≥600MPa, aşınmaya dayanıklı |
| Baralar | T2 bakır (%99,9 saf) veya 6061-T6 alüminyum | ASTM B187 | Akım yoğunluğu 1,5-2,0 A/mm², isteğe bağlı kalay kaplama |
| Elektronik Bileşenler | Endüstriyel sınıf PCB'ler, Hall etkisi sensörleri, ARM işlemciler | IEC 60721-3-3 | Çalışma sıcaklığı -25°C ila +70°C, EMC uyumlu |
| Muhafaza | CRCA çelik sac (1,5-2,0mm) + Epoksi toz boya | JIS G3141, ISO 12944 | Korozyon direnci C3-C5, IP40-IP54 |
Standartlara Uygunluk ve Test Protokolleri
Uluslararası Standartlar Çerçevesi
| Standart | Kapsam | Geçerli Derecelendirmeler |
| IEC 60947-2 | Alçak gerilim şalt sistemi - Devre kesiciler | ACB tasarımı, testi ve performansı için küresel temel |
| EN 60947-2 | IEC 60947-2'nin Avrupa uyumlaştırılmış versiyonu | CE işareti uyumluluğu, AB pazarına erişim |
| GB/T 14048.2 | IEC 60947-2'ye eşdeğer Çin ulusal standardı | CCC sertifikası, Çin pazarı |
Zorunlu Tip Testleri (IEC 60947-2)
| Test Kategorisi | Spesifik Test | Kabul Kriterleri |
| Dielektrik Performansı | Güç frekansı dayanımı (2,5kV-3,5kV/1 dak) | Arıza yok, flashover yok |
| Darbe dayanım gerilimi (8kV-12kV 1,2/50μs) | Rahatsız edici deşarj yok | |
| Sıcaklık Artışı | Nominal In'de sürekli akım | Terminal sıcaklığı ≤80K (gümüş kaplama), ≤65K (çıplak bakır) |
| Kısa Devre Kesme | Nihai kesme kapasitesi (Icu) - 3 işlem | Başarılı kesinti, kalıcı hasar yok |
| Servis kesme kapasitesi (Ics = %50-%100 Icu) | 3 operasyon, sürekli servis kolaylığı | |
| Kısa Süreli Dayanım | 1 saniye veya 3 saniye için Icw (termal ve dinamik stres) | Deformasyon, temas kaynağı veya izolasyon hasarı yok |
| Mekanik Dayanıklılık | Yüksüz işlemler (tipik olarak 10.000-20.000 döngü) | <%5 parametre sapması, mekanik arıza yok |
| Elektriksel Dayanıklılık | Nominal akımda yük işlemleri (tipik olarak 2.000-6.000 döngü) | Kontak aşınması <%50, tutarlı açma özellikleri |
| Açma Ünitesi Doğruluğu | L-S-I-G eğrilerinin doğrulanması | ±%10 akım doğruluğu, ±%20 zaman doğruluğu |
| Çevresel | Nemli ısı (IEC 60068-2-30), soğuk, kuru ısı | Şartlandırma sonrasında işlevseldir, korozyona uğramaz |
Fabrika Kalite Kontrol ve Denetim Standartları
Gelen Malzeme Kalite Kontrol (IQC)
| Malzeme | Muayene Öğeleri | Örnekleme Planı | Teçhizat |
| Bakır kontaklar | Kimyasal bileşim, iletkenlik, boyutsal tolerans | AQL 0,65, ISO 2859 | Spektrometre, iletkenlik ölçer, CMM |
| Gümüş kaplama | Kalınlık (XRF), yapışma (bant testi), gözeneklilik | %100 görsel, %5 kalınlık kontrolü | X-ışını floresansı, metalurji mikroskobu |
| Çelik bileşenler | Sertlik, çekme mukavemeti, yüzey kalitesi | AQL1.0 | Rockwell sertlik test cihazı, çekme makinesi |
| Elektronik bileşenler | Fonksiyon testi, parametre doğrulama, lehimlenebilirlik | %100 AOI, %5 işlevsel | LCR metre, osiloskop, X-ışını muayenesi |
Proses İçi Kalite Kontrolü (IPQC)
| İstasyon | Kontrol Parametreleri | Sıklık | Yöntem |
| Kontak montajı | Temas boşluğu, basınç, hizalama | Her 100 ünitede bir | Kuvvet ölçer, kalınlık ölçer, optik karşılaştırıcı |
| Ark oluğu montajı | Ayırıcı plaka aralığı, manyetik devre bütünlüğü | Her 50 ünitede bir | Geçer/geçmez göstergeleri, akı yoğunluk ölçer |
| Mekanizma kalibrasyonu | Yay şarj süresi, açma kuvveti, kapanma hızı | Her birim | Otomatik test tezgahı, veri kaydı |
| Açma ünitesi programlaması | Eğri doğrulama, iletişim testi | %100 | Birincil enjeksiyon test seti, protokol analizörü |
Nihai Kalite Kontrol (FQC) ve Giden Kalite Kontrol (OQC)
| Test Öğesi | Standart | Örnek Boyutu |
| Dielektrik dayanım gerilimi | 3,5kV AC/1 dak | %100 |
| Yalıtım direnci | >100MΩ @ 500V DC | %100 |
| Temas direnci | | %100 |
|
| Zamanlama özellikleri | Kapatma/açma süresi, kutuplar arasında senkronizasyon | %100 |
| Aşırı akım açma doğrulaması | 3×In (anlık), 1,05×In (aşırı yük) | %100 |
| Mekanik operasyon | 5 yakın-açık çevrim | %100 |
| Görsel ve boyutsal inceleme | Kritik boyutlarda sıfır hata | %100 |
| Ambalaj bütünlüğü | Düşme testi, titreşim testi (ISTA 3A) | Lot başına AQL 1,0 |
Üretim Altyapısı ve Üretim Yeteneği
Gelişmiş Üretim Ekipmanları
| Ekipman Kategorisi | Makine Özellikleri | İşlev | Kapasite |
| CNC İşleme Merkezi | 5 eksenli dikey işleme merkezi (Mazak/Haas) | Hassas temaslı işleme, karmaşık geometriler | 5.000 kontak seti/ay |
| Damgalama ve Şekillendirme | 200 tonluk progresif kalıp presi (Bruderer) | Bakır bara şekillendirme, kontak yayı üretimi | 10.000 bileşen/gün |
| Yüzey İşlem | Otomatik gümüş kaplama hattı (Varil/Raf) | Temas kaplama kalınlığı 8-20μm | 2.000 kg/gün |
| Plastik Kalıplama | BMC enjeksiyon makinesi (300 ton) | Ark oluğu muhafazaları, yalıtım bileşenleri | 5.000 adet/gün |
| Montaj Otomasyonu | Robotik montaj hücreleri (ABB/Fanuc) | Mekanizma montajı, tutarlılık açısından kritik operasyonlar | Hat başına 500 adet/gün |
| Test Ekipmanları | Primer enjeksiyon test seti (10.000A kapasite) | Yüksek akım açma doğrulaması | 200 adet/gün |
| Yüksek gerilim dayanım test cihazı (5kV AC) | Dielektrik testi | 300 adet/gün | |
| Mekanik dayanıklılık test tezgahı | 20.000 döngü otomatik test | 50 adet eşzamanlı |
Üretim Kapasitesi ve Teslimat Süreleri
| Ürün Kategorisi | Aylık Kapasite | Standart Teslim Süresi | Acil Sipariş Yeteneği |
| Sabit Tip ACB (630A-1600A) | 3.000 adet | 2-3 hafta | 5 gün (stok bileşenleri) |
| Sabit Tip ACB (2000A-4000A) | 1.500 adet | 3-4 hafta | 7 gün |
| Çekmeceli Tip ACB (800A-3200A) | 2.000 adet | 3-4 hafta | 10 gün |
| Çekmeceli Tip ACB (4000A-6300A) | 800 adet | 4-6 hafta | 14 gün |
| Özel Yapılandırmalar | Proje bazında | 6-8 hafta | 4 hafta |
Mühendislik ve Teknik Ekip Yapısı
| Departman | Personel | Uzmanlık | Sorumluluklar |
| Ar-Ge Mühendisliği | 5 mühendis | Güç sistemleri, elektromanyetik tasarım, gömülü yazılım | Yeni ürün geliştirme, kişiselleştirme, patent portföyü |
| Proses Mühendisliği | 15 mühendis | Üretim süreçleri, otomasyon, kalite sistemleri | Üretim hattı optimizasyonu, SOP dokümantasyonu, verim iyileştirme |
| Test ve Doğrulama | 12 mühendis | Yüksek güçlü testler, çevre simülasyonu, güvenilirlik mühendisliği | Tip testi koordinasyonu, arıza analizi, sertifikasyon yönetimi |
| Uygulama Mühendisliği | 10 mühendis | Güç sistemi koruması, seçici koordinasyon, sahada devreye alma | Müşteri teknik desteği, şema tasarımı, sahanın devreye alınması |
| Kalite Güvencesi | 20 teknisyen | ISO 9001, istatistiksel süreç kontrolü | Tedarikçi denetimi, süreç denetimi, düzeltici faaliyet yönetimi |
Sertifikalar ve Uyumluluk Belgeleri
| Sertifikasyon | Düzenleyen Kuruluş | Kapsam | Geçerlilik |
| ISO 9001:2015 | ZHONGDA/SGS | Kalite yönetim sistemi | Yıllık gözetim |
| IEC 60947-2 Tip Testi | Intertek | Ürün güvenliği ve performansı | Ürün serisi başına |
| CE İşareti | Onaylanmış Kuruluş (Intertek) | AB pazarına erişim | Tasarıma bağlı |
| CCC (Çin) | CQC | Çince zorunlu sertifika | 5 yıllık geçerlilik |
ACB Üretimimiz Neden Farklı?
Üretim tesisimiz temsil etmektediryirmi yıllık uzmanlıkAlçak gerilim güç dağıtım ekipmanlarında aşağıdaki özelliklerle sektör standartlarını aşan açık tip devre kesiciler sunar:
Dikey entegrasyon: Şirket içi temas kaplama, hassas işleme ve elektronik açma ünitesi programlaması, tam kalite kontrolü sağlar
Yatırımın test edilmesi: 150kA kısa devre doğrulaması yapabilen yüksek güçlü test laboratuvarlarında 2 milyon ABD dolarının üzerinde
Dijital üretim: Tam izlenebilirliğe sahip MES entegre üretim hatları (parti kayıtları, bileşen serileştirme)
Özelleştirme yeteneği: Özel tropik kaplamalardan tescilli iletişim protokollerine kadar, spesifikasyonlara göre mühendislik yapıyoruz
Küresel uyumluluk: 80'den fazla ülkede sorunsuz pazar girişine olanak tanıyan çok standartlı sertifikasyon stratejisi
Teknik spesifikasyonlar, seçici koordinasyon çalışmaları veya fabrika denetim planlaması için mühendislik ekibimiz, güç koruma mimarinizin hem mevcut talepleri hem de gelecekteki genişleme gereksinimlerini karşıladığından emin olmak için doğrudan danışmanlık sağlar.
- View as
1600A Havalı Devre Kesici
CDADA, ağır hizmet tipi endüstriyel güç dağıtım ihtiyaçları için üretilmiş, akıllı korumaya sahip CB sertifikalı 1600A Havalı Devre Kesicinin güvenilir bir üreticisidir. Yüksek kaliteli bileşenler ve sağlam yapı ile üretilen bu havalı devre kesicinin kullanımı ve bakımı kolaydır ve endüstriyel güç sistemlerine kusursuz bir şekilde uyum sağlar. Tüm endüstriyel güç koruma talepleri için istikrarlı, güvenilir performans sunan, toptan ve OEM tedariklerinde en iyi seçimdir.
2000A Havalı Devre Kesici
2000A Havalı Devre Kesici CDADA fabrikasının ürünüdür, IEC/GB sertifikasına sahip toptan ve toplu tedarik için mükemmeldir. Ürün, endüstriyel güç dağıtımı için ideal, çekmeceli veya sabit tip seçenekler sunar. Güç sistemlerinde dağıtımı kolay, açık iletişim arayüzüne sahip güvenilir bir ACB tedarikçisi olarak OEM siparişlerini memnuniyetle karşılıyoruz.
3200A Havalı Devre Kesici
CDADA, Çin'de profesyonel bir ACB üreticisi ve tedarikçisidir. Bu 3200A Havalı Devre Kesici (DAA2-3200 Serisi), AC 50Hz, 690V ağlara uygun, toplu satın alma için mükemmeldir. Çekmeceli/sabit seçenekleriyle akıllı koruma ve hassas seçici açma özelliğine sahiptir. İstikrarlı güç dağıtım performansına ihtiyaç duyan toplu alıcılar için güvenilir bir düşük voltajlı ACB'dir.
4000A Havalı Devre Kesici
4000A Havalı Devre Kesici güvenilir üretici CDADA tarafından sunulmaktadır. AC 50Hz, 690V ağır hizmet güç sistemleri için tasarlanmış olup, toplu alımlar için en iyi seçimdir. Bu ACB, esnek çekmece ve sabit konfigürasyonlarla akıllı koruma ve hassas seçici açma özelliğine sahiptir. Şalt kurulumları için ideal olan bu yüksek kapasiteli ACB için toplu siparişleri ve OEM projelerini memnuniyetle karşılıyoruz.
6300A Havalı Devre Kesici
Tedarikçiniz olarak CDADA'yı seçin; 6300A Havalı Devre Kesicimiz toplu kaynak kullanımı için en iyi seçimdir; enerji santralleri ve ağır endüstriyel kullanım için tasarlanmış IEC/GB sertifikalı yüksek kapasiteli bir ünitedir. Güvenilir düşük voltaj güç koruması için tasarlanmış çekmeceli ve sabit tiplerde gelir. Küresel endüstriyel alıcılar için OEM projelerini ve toplu ACB siparişlerini karşılayan güvenilir bir üreticiyiz.

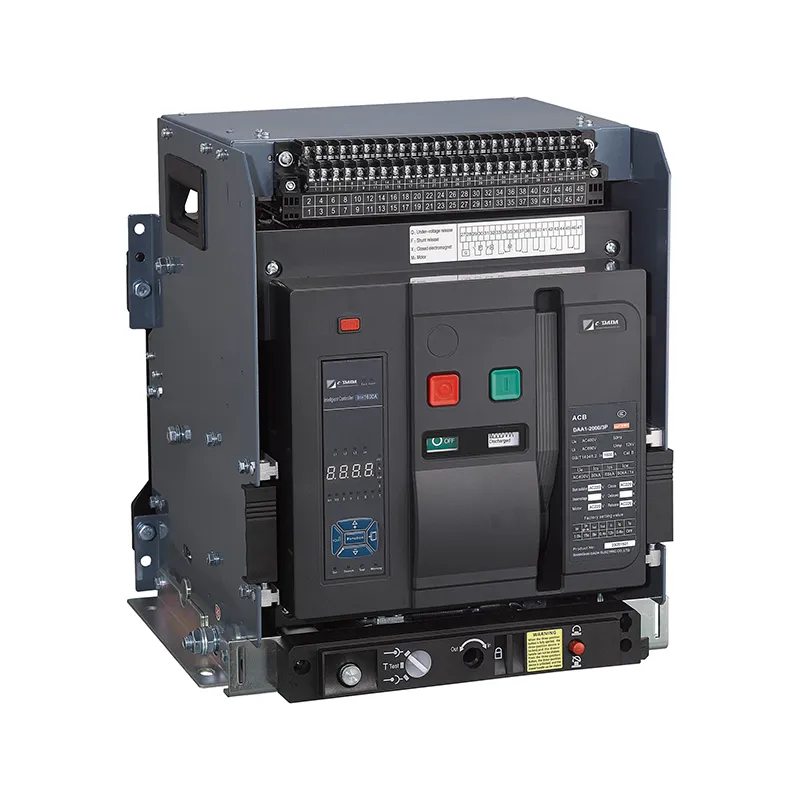

3 Fazlı Açık Devre Kesici
