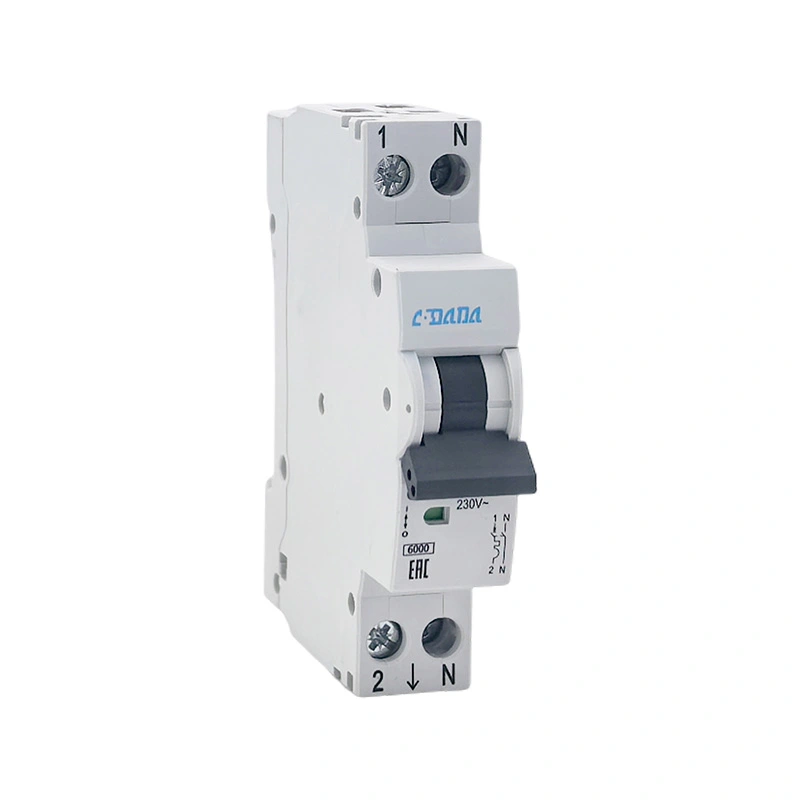

Minyatür Devre Kesici DPN 6KA Modern Elektrik Korumasında Neden Önemlidir?

A Minyatür Devre Kesici DPN 6KAKompakt boyutları pratik kurulumla birleştirirken aşırı yüklere ve kısa devrelere karşı güvenilir koruma sağlayacak şekilde tasarlanmıştır. DPN konfigürasyonu genellikle 1P+N düzenlemesiyle ilişkilendirilirken, 6KA geçerli standartlar ve belirtilen test koşulları altında 6 kA nominal kısa devre kesme kapasitesini ifade eder. Bu kılavuz, Minyatür Devre Kesici DPN 6KA'nın ne anlama geldiğini, nasıl çalıştığını, kesme kapasitesinin neden önemli olduğunu, nerede kullanılabileceğini, doğru şekilde nasıl seçileceğini ve kurulacağını ve alıcıların devre koruma ekipmanı tedarik ederken neleri dikkate alması gerektiğini açıklamaktadır.

Minyatür Devre Kesici DPN 6KA Ne Demektir?

Genellikle MCB olarak kısaltılan Minyatür Devre Kesici, anormal koşullar meydana geldiğinde elektrik akımını kesmek için kullanılan otomatik koruyucu bir anahtarlama cihazıdır. Normalde çalışma sonrasında değiştirilmesi gereken geleneksel bir sigortanın aksine, bir MCB genellikle arıza araştırıldıktan ve devrenin güvenli olduğu kabul edildikten sonra sıfırlanabilir.

DönemDPNgenellikle kompaktı tanımlamak için kullanılır1P+N konfigürasyonuCihaz, nötr iletkeni değiştirirken aynı zamanda faz iletkeni üzerinde koruma da içerir. Tam iç düzenleme ve nötrün korumalı mı yoksa yalnızca anahtarlanmış mı olduğu özel ürün tasarımına bağlıdır. Bu nedenle alıcılar, kısaltmayı tek başına yorumlamak yerine üreticinin teknik belgelerini doğrulamalıdır.

The 6KAnormalde şu şekilde yazılır: işaretleme6 kA, ilgili standart, test koşulları, voltaj ve ürün spesifikasyonu kapsamında 6 kA'lık nominal kısa devre kesme kapasitesini gösterir. Pratik anlamda, kesicinin belirtilen koşullar altında güvenli bir şekilde kesmek üzere tasarlandığı muhtemel kısa devre akımının seviyesini gösterir.

Kompakt konfigürasyon ve tanımlı kısa devre kesme özelliğinin bu kombinasyonu, Minyatür Devre Kesiciyi DPN 6KA'yı panel alanı ve güvenilir devre korumasının önemli olduğu birçok düşük voltaj dağıtım uygulaması için kullanışlı hale getirir.

DPN 6KA Devre Kesici Nasıl Çalışır?

Tipik bir minyatür devre kesici, termal ve manyetik koruma ilkelerini kullanır. Termal mekanizmanın sürekli aşırı akıma yanıt vermesi, manyetik mekanizmanın ise kısa devre gibi yüksek akım arıza koşullarına hızla yanıt vermesi amaçlanmaktadır.

• Aşırı yük koruması:Akım, yeterli bir süre boyunca devrenin normal çalışma seviyesinin üzerinde kaldığında, termal mekanizma kesicinin açılmasına neden olabilir.
• Kısa devre koruması:Yüksek bir arıza akımı, manyetik açma mekanizmasını etkinleştirerek devrenin hızlı bir şekilde kesilmesine olanak sağlayabilir.
• Manuel anahtarlama:Çalıştırma kolu, ürünün bu işlev için tasarlandığı normal çalışma sırasında devrenin açılıp kapatılmasına olanak sağlar.
• Arıza izolasyonu:DPN düzenlemesinde faz ve nötr iletkenlerin bağlantısı, cihazın belirtilen anahtarlama tasarımına göre ayrılabilir.
• Kompakt dağıtım:Dar form faktörü, elektrik panellerinin sınırlı DIN rayı alanı içerisinde daha fazla devre barındırmasına yardımcı olabilir.

Kesicinin amacı sadece elektriği durdurmak değildir. Normal çalışma sırasında güvenilir kalırken, tasarlandığı koşullar dahilinde anormal akımı kesmesi gerekir. Bu nedenle, yukarı ve aşağı yöndeki koruyucu cihazlarla doğru koordinasyon önemlidir.

Bu nedenle kesicinin yalnızca fiziksel boyutuna veya nominal akımına göre seçilmesi sorun yaratabilir. Kurulumdan önce elektrik spesifikasyonunun tamamı mutlaka gözden geçirilmelidir.

6KA Kırma Kapasitesi Neden Önemlidir?

Kesme kapasitesi, minyatür devre kesici satın alırken anlaşılması gereken en önemli özelliklerden biridir. 6 kA değeri, kesicinin nominal kısa devre kapasitesine sahip olduğu anlamına gelir6.000 amperBelirtilen test koşulları altında.

Bu yaparOlumsuzkesicinin sürekli olarak 6.000 A taşıması gerektiği anlamına gelir. Kesicinin nominal akımı ayrı bir spesifikasyondur. Örneğin bir kesici, 6 kA kısa devre kesme kapasitesine sahipken, bir aydınlatma veya priz devresine uygun bir nominal akıma sahip olabilir.

Yeni bir kurulum için, kurulum noktasındaki muhtemel kısa devre akımı kalifiye bir elektrik uzmanı tarafından değerlendirilmelidir. Seçilen kesici, kurulum için yeterli kesme kapasitesine sahip olmalı ve geçerli yerel gereksinimlere uygun olmalıdır.

Başlıca Faydaları Nelerdir?

Doğru şekilde belirlenmiş bir DPN 6KA minyatür devre kesici, kompakt elektrik dağıtım sistemlerinde sık karşılaşılan birçok zorluğun üstesinden gelebilir.

Bir diğer pratik avantaj ise devre organizasyonunun daha kolay olmasıdır. Tek bir koruyucu cihazın çok fazla yüke hizmet etmesine izin vermek yerine, uygun şekilde planlanmış bir dağıtım panosu, elektrik yüklerini ayrı devrelere bölebilir. Bu, sorun gidermeyi kolaylaştırır ve bir arızanın etkilenen devre üzerindeki etkisini sınırlamaya yardımcı olabilir.

Yaygın Olarak Nerelerde Kullanılır?

DPN 6KA kesiciler, elektrik değerlerinin ve sertifika gerekliliklerinin kuruluma uygun olması koşuluyla çok çeşitli alçak gerilim dağıtım uygulamaları için düşünülebilir.

• Konut dağıtım panoları
• Apartman ve bina elektrik sistemleri
• Aydınlatma devreleri
• Soket ve genel amaçlı devreler
• Küçük ticari binalar
• Ofisler ve perakende tesisleri
• Kontrol panelleri ve ekipman dağıtım devreleri
• Hafif endüstriyel elektrik tesisatları
• Elektrik dolaplarındaki yardımcı devreler

Kurulumcunun devre korumasını mevcut montaj alanıyla dengelemesi gereken kompakt dağıtım ekipmanlarında özellikle yararlı olabilirler. Ancak uygulamaya uygunluk hiçbir zaman yalnızca ürün adından belirlenmemelidir.

Belirli bir model seçilmeden önce yük tipi, iletken boyutu, kurulum yöntemi, ortam sıcaklığı, arıza seviyesi, voltaj sistemi, topraklama düzeni ve yerel elektrik düzenlemelerinin hepsinin dikkate alınması gerekir.

Alıcılar Seçimden Önce Neleri Kontrol Etmeli?

En büyük satın alma hatalarından biri, kesiciyi yalnızca nominal akımına veya 6 kA işaretine göre seçmektir. Daha kapsamlı bir spesifikasyon incelemesi uyumluluk sorunlarını, kurulum gecikmelerini ve gereksiz değiştirme maliyetlerini azaltabilir.

1. Anma akımı:Yalnızca mevcut en büyük değeri seçmek yerine devre tasarımına ve beklenen yüke göre seçim yapın.
2. Nominal voltaj:Kesicinin elektrik sistemi voltajına ve frekansına uygun olduğunu doğrulayın.
3. Kutup konfigürasyonu:Gerekli düzenlemenin 1P+N olup olmadığını doğrulayın ve hangi iletkenlerin korunduğunu ve anahtarlandığını anlayın.
4. kırma kapasitesi:Kurulum noktasında olası arıza akımı için 6 kA değerinin yeterli olduğunu doğrulayın.
5. Yolculuk eğrisi:Yük ve ani davranışa göre gerekli açma karakteristiğini kontrol edin.
6. Standartlar ve sertifikasyon:Hedef pazar için geçerli olan ilgili test raporlarını, beyanları ve sertifikasyon belgelerini talep edin.
7. Terminal uyumluluğu:İletken boyut aralığını, terminal yapısını, sıkma gerekliliklerini ve bağlantı erişilebilirliğini kontrol edin.
8. DIN rayı uyumluluğu:Fiziksel boyutların amaçlanan dağıtım muhafazasına uyduğunu doğrulayın.
9. Çalışma ortamı:Sıcaklık, nem, rakım, toz, titreşim ve diğer çevresel koşulları göz önünde bulundurun.
10. Tedarikçi tutarlılığı:Tekrarlanan siparişler gerektiren projeler için üretim kapasitesini ve kalite kontrol prosedürlerini doğrulayın.

Distribütörler için bir diğer önemli husus da ürün tutarlılığıdır. Bir sevkiyatta spesifikasyonları karşılayan ancak daha sonraki partilerde önemli ölçüde değişiklik gösteren bir kırıcı, envanter ve proje riskleri oluşturabilir. Bu nedenle alıcılar, kalite kontrol prosedürlerini, denetim standartlarını, paketlemeyi, etiketlemeyi ve tekrar sipariş gerekliliklerini tedarikçiyle önceden tartışmalıdır.

Kurulum Sırasında Nelere Dikkat Edilmelidir?

Elektrik kurulumu kalifiye bir profesyonel tarafından, üreticinin talimatlarına ve geçerli elektrik kurallarına göre yapılmalıdır. Doğru şekilde belirlenmiş bir DPN 6KA kesici bile yanlış monte edilirse düşük performans gösterebilir.

• Dağıtım ekipmanı üzerinde çalışmaya başlamadan önce tesisatın enerjisini kesin.
• Bağlantıdan önce devre voltajını ve kablolama düzenlemesini doğrulayın.
• Kesiciyi uygun DIN rayına veya montaj sistemine güvenli bir şekilde monte edin.
• Üreticinin belirttiği boyut aralığındaki iletkenleri kullanın.
• Belirtilen terminal sıkma torkunu uygulayın.
• İletken yönlendirmesini düzenli tutun ve terminallerde gereksiz mekanik stresi önleyin.
• Faz ve nötr bağlantılarını ürün bağlantı şemasına göre doğrulayın.
• Muhafazanın yeterli aralık, havalandırma ve koruma sağladığından emin olun.
• Tamamlanan devreye enerji vermeden önce uygun elektrik testlerini yapın.

Terminal bağlantısı özel ilgiyi hak ediyor. Gevşek bir elektrik bağlantısı direnç ve ısı oluşturabilirken, yanlış hazırlanmış bir iletken de bağlantının mekanik stabilitesini tehlikeye atabilir. Bu nedenle kurulum, üreticinin belirlediği iletken hazırlığı ve tork gerekliliklerine uygun olmalıdır.

Asla uygun devre tasarımının yerine kesici kullanmayın. Koruyucu cihazlar, iletkenleri, yükleri, yukarı akım korumasını, topraklamayı ve diğer güvenlik bileşenlerini içeren eksiksiz bir elektrik sisteminin parçası olarak çalışır.

DPN 6KA, Geleneksel MCB Yapılandırmalarıyla Nasıl Karşılaştırılır?

Karşılaştırma, bir konfigürasyonun evrensel olarak daha iyi olduğu anlamına gelmez. Uygun tasarım, elektrik sistemine, yerel düzenlemelere, mevcut panel alanına, gerekli izolasyon düzenlemesine ve diğer koruyucu ekipmanlarla koordinasyona bağlıdır.

Performans Nasıl Korunabilir?

Minyatür devre kesiciler genellikle sınırlı rutin bakım gerektirir ancak çevredeki elektrik sistemi yine de periyodik olarak incelenmelidir. Sık sık açıklanamayan açmalar asla göz ardı edilmemelidir.

• Terminallerde aşırı ısınma, renk değişikliği veya hasar olup olmadığını kontrol edin.
• Planlanmış elektrik bakımı sırasında gevşek bağlantı olup olmadığını kontrol edin.
• Dağıtım muhafazasını temiz ve aşırı toz veya nemden uzak tutun.
• Tekrarlanan yolculukları izleyin ve altta yatan nedeni araştırın.
• Mekanik hasar veya anormal çalışma davranışı gösteren kesicileri değiştirin.
• Neden tetiklendiğini belirlemeden bir kesiciyi tekrar tekrar sıfırlamayın.

Tekrar tekrar devreye giren bir kesici, aşırı yük, kısa devre, izolasyon sorunları, ekipman arızaları, yanlış kesici seçimi veya tesisattaki başka bir soruna işaret edebilir. Nitelikli personel, devreyi normal çalışmaya döndürmeden önce sorunu teşhis etmelidir.

Panel etiketlemesinin doğru olmasını sağlamak da faydalıdır. Devrelerin net bir şekilde tanımlanması, özellikle ticari binalarda ve daha büyük elektrik dolaplarında gelecekteki denetim ve bakımı daha verimli hale getirebilir.

Güvenilir Bir Üreticiden Neler Beklemelisiniz?

Toptan dağıtım, elektrik projeleri, OEM uygulamaları veya panel montajı için Minyatür Devre Kesici DPN 6KA ürünlerini tedarik ederken, ürün kalitesi satın alma kararının yalnızca bir parçasıdır. Tutarlı dokümantasyon, üretim kontrolü, iletişim ve satış sonrası destek de projenin başarısı üzerinde önemli bir etkiye sahip olabilir.

Şanghay DaDa Electric Co., Ltd.elektriksel koruma ürünleri ve ilgili devre kesici çözümleri arayan müşteriler için potansiyel bir tedarikçi kaynağıdır. Herhangi bir üreticiyi değerlendirirken alıcılar, toplu sipariş vermeden önce ürün veri sayfalarını ve geçerli uyumluluk belgelerini talep etmeli, tam model konfigürasyonunu açıklamalı ve üretim ve denetim gereksinimlerini doğrulamalıdır.

İthalatçılar ve distribütörler için iletişim özellikle önemlidir. Bir satın alma işlemini onaylamadan önce, tam ürün modelini, elektrik özelliklerini, miktarını, paketleme yöntemini, etiketlemeyi, teslimat gerekliliklerini, inceleme prosedürünü ve belgeleri belirlemek yararlı olacaktır. Bu, alıcı, üretici ve son müşteri arasındaki yanlış anlamaların azaltılmasına yardımcı olur.

Sıkça Sorulan Sorular

1. Minyatür devre kesicide 6KA ne anlama gelir?

Daha yaygın olarak 6 kA olarak yazılan 6KA, belirtilen test koşulları altında 6.000 amperlik nominal kısa devre kesme kapasitesini belirtir. Kesicinin normal çalışma akımı değildir.

2. Devre kesicide DPN ne anlama gelir?

DPN genellikle 1P+N konfigürasyonuyla ilişkilendirilir. Tam koruma ve anahtarlama fonksiyonları üreticinin tasarımına bağlıdır, dolayısıyla kurulumdan önce ürün veri sayfası kontrol edilmelidir.

3. 6 kA kesici her elektrik tesisatına uygun mudur?

Hayır. Kesme kapasitesi, kurulum yerindeki muhtemel kısa devre akımına uygun olmalıdır. Nominal gerilim, akım, açma karakteristiği, kurulum koşulları ve geçerli düzenlemeler de dikkate alınmalıdır.

4. 6 kA, kesicinin sürekli olarak 6.000 A taşıyabileceği anlamına mı gelir?

Hayır. 6 kA değeri sürekli akım taşıma kapasitesiyle değil, kısa devre kesme kapasitesiyle ilgilidir. Nominal akım ayrı bir spesifikasyondur.

5. DPN 6KA kesici konut dağıtım panolarında kullanılabilir mi?

Ürünün elektrik değerleri, konfigürasyonu, boyutları, sertifikasyonu ve kurulum gereklilikleri devre ve yerel düzenlemelere uygun olduğunda belirli konut uygulamaları için uygun olabilir.

6. Fiyat teklifi talep ederken hangi bilgileri vermeliyim?

Gerekli nominal akımı, nominal gerilimi, kutup konfigürasyonunu, açma karakteristiğini, kesme kapasitesini, miktarını, hedef pazarını, geçerli standartları, paketleme gerekliliklerini ve tüm OEM veya etiketleme gerekliliklerini sağlayın. Bu, tedarikçinin gereksinimi daha verimli bir şekilde değerlendirmesine yardımcı olur.

7. Minyatür devre kesici neden tekrar tekrar devreye giriyor?

Tekrarlanan açma, aşırı yük, kısa devre, arızalı ekipman, kablolama sorunları, uygun olmayan kesici seçimi veya diğer elektrik arızalarından kaynaklanabilir. Kesiciyi tekrar tekrar sıfırlamak yerine, nedeni kalifiye personel tarafından belirlenmelidir.

8. DPN iki kutuplu devre kesiciyle aynı mıdır?

Mutlaka değil. Bir DPN cihazı faz ve nötr anahtarlama içerebilse de, dahili koruması ve anahtarlama düzeni geleneksel iki kutuplu koruma cihazından farklı olabilir. Daima üreticinin bağlantı şemasını ve teknik özelliklerini kontrol edin.

9. Nominal akım ile kesme kapasitesi arasındaki fark nedir?

Nominal akım, kesicinin belirtilen koşullar altında normal çalışma sırasında taşıyacak şekilde tasarlandığı akımla ilgilidir. Kesme kapasitesi, belirli bir kısa devre akımını güvenli bir şekilde kesme yeteneği ile ilgilidir.

10. DPN 6KA kesici sipariş ederken en önemli özellik nedir?

Her kurulum için geçerli olan tek bir spesifikasyon yoktur. Nominal akım, gerilim, kutup konfigürasyonu, açma karakteristiği, kesme kapasitesi, geçerli standartlar, fiziksel boyutlar ve kurulum koşulları hep birlikte kontrol edilmelidir.
