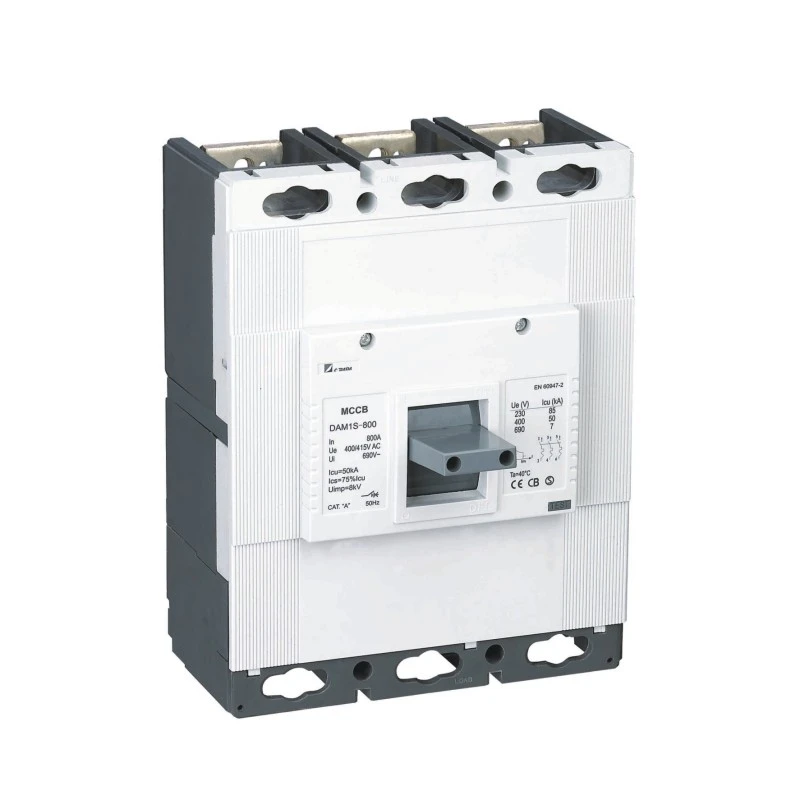

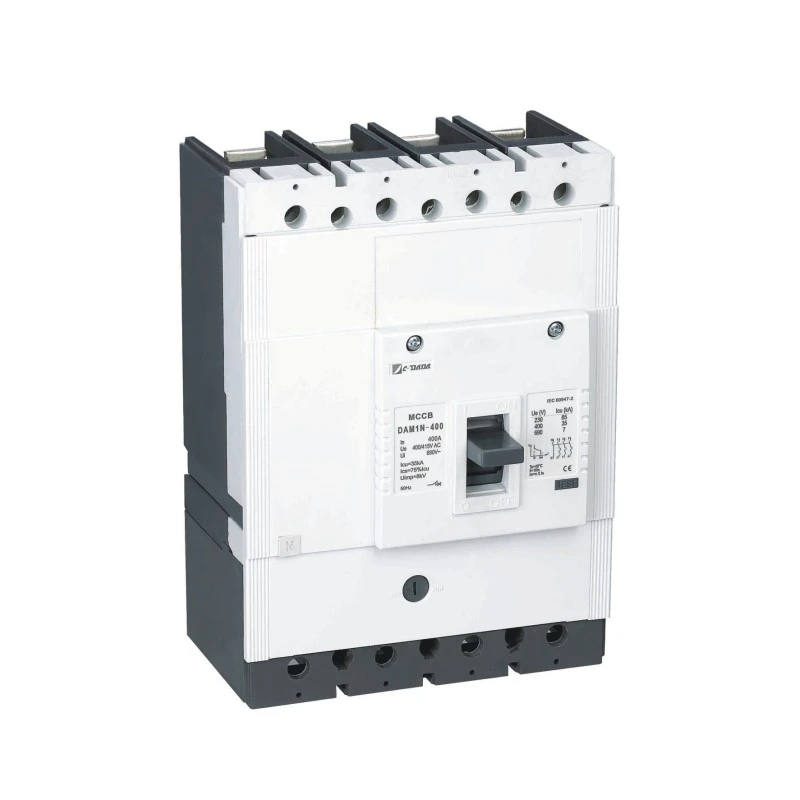

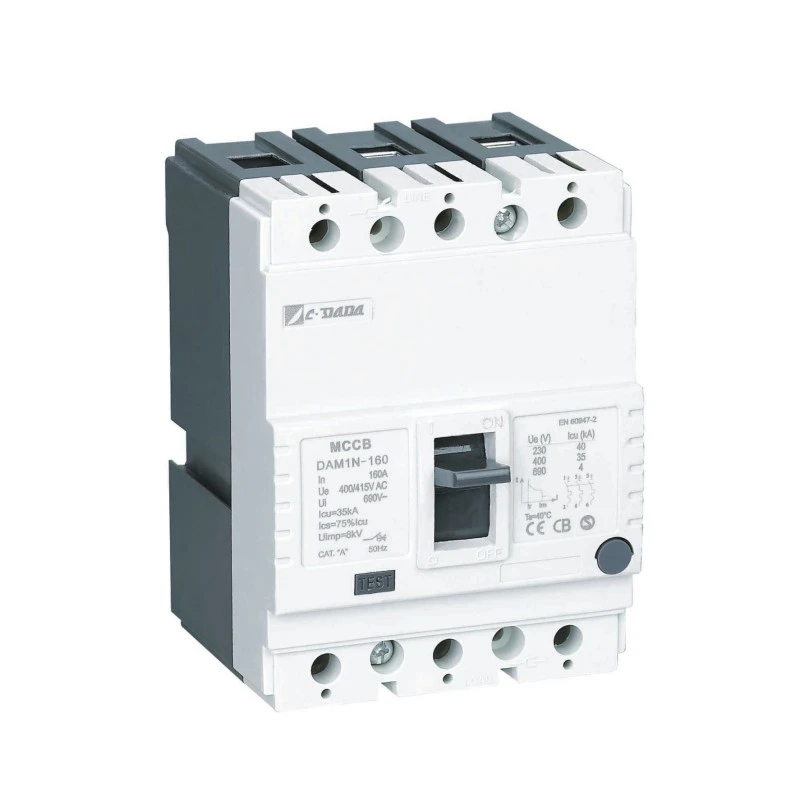

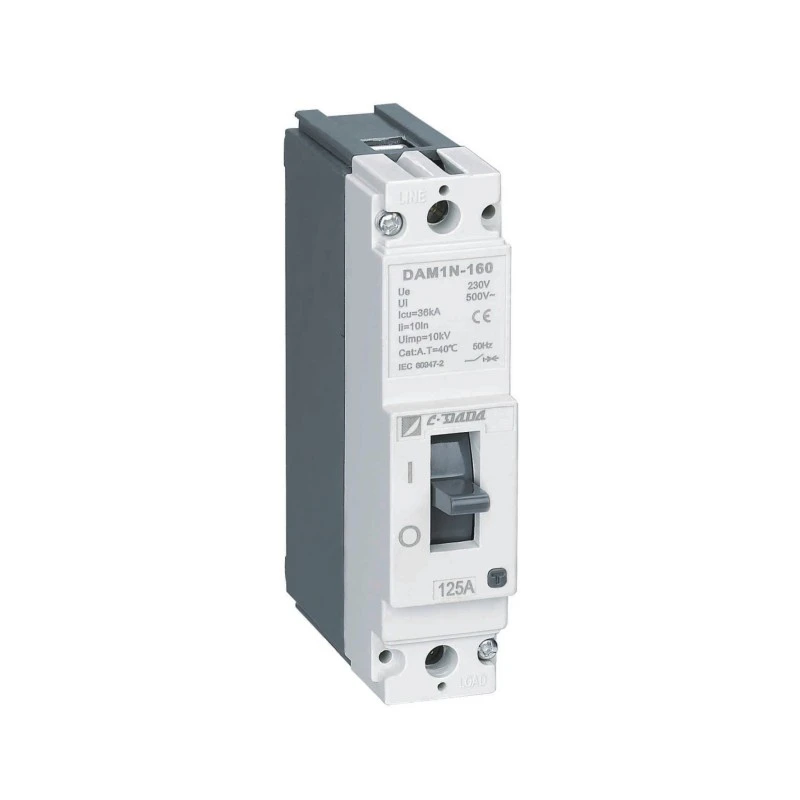

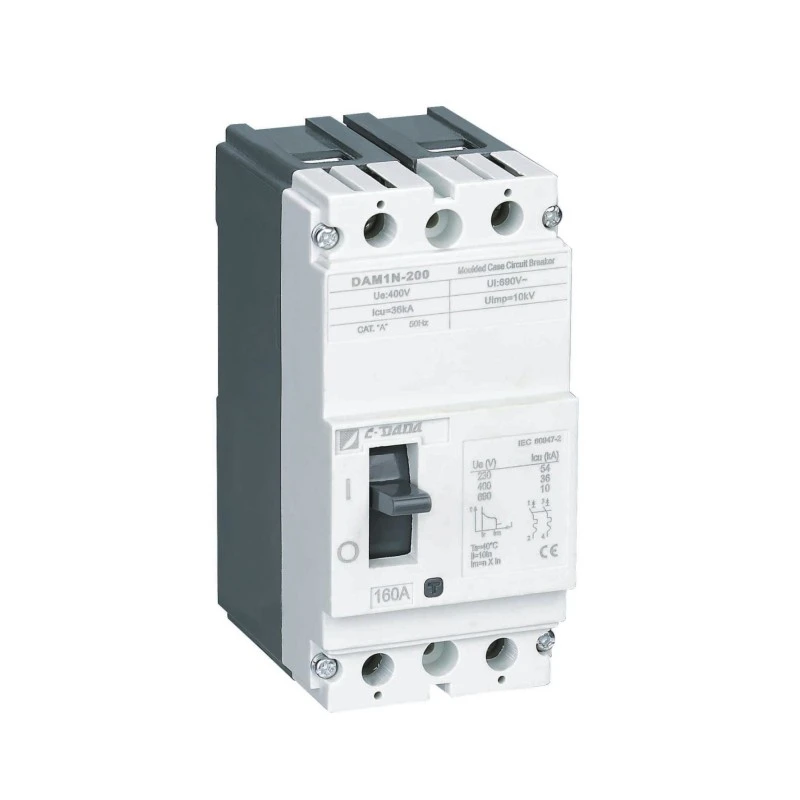

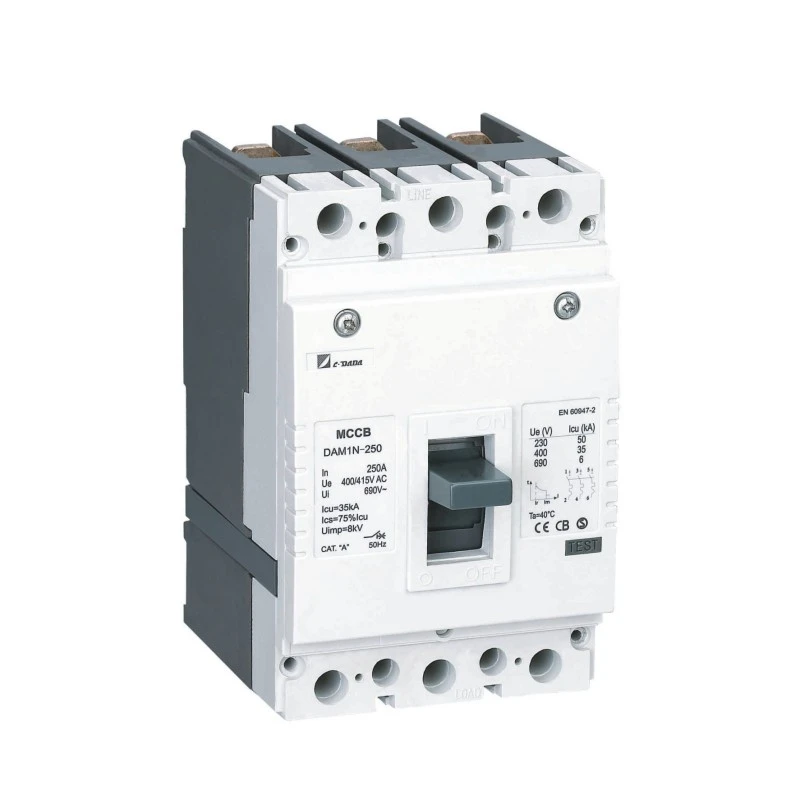

Sabit Tip Kompakt Tip Devre Kesici

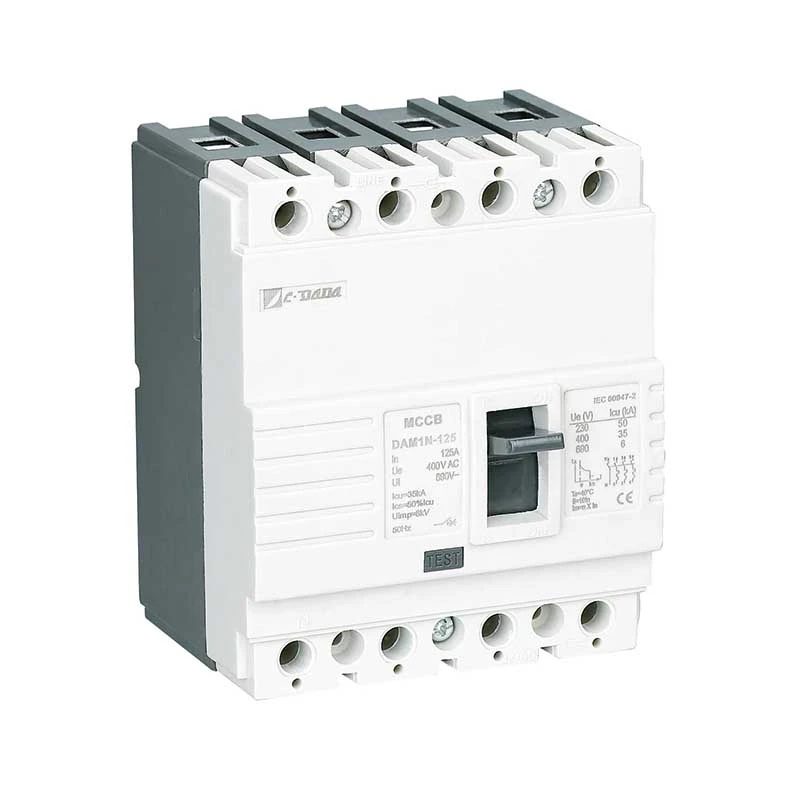

CDADA Sabit Tip Kompakt Devre Kesici (MCCB) DAM1 serisi, küçük kullanıcılardan endüstriyel trafo ve dağıtım tesisatına kadar her türlü uygulamanın ihtiyaçlarını karşılar.

DAM1 serisi, 1600A'ya kadar, 100 kA'ya kadar kesme kapasitesine, 1000 Volt'a kadar çalışma voltajına kadar yedi kasa boyutuna sahiptir, çeşitli kapsamlı elektrik ve mekanik aksesuar ihtiyaçlarını kolayca karşılar, her türlü güç sisteminin ihtiyaçlarını en üst düzeye çıkarmak için çeşitli kurulum çözümleri sunar.

Küresel sertifikasyon KEMA, ASTA, SEMKO, CB, CE, ROHS ile; DAM1 dünya çapındaki elektrikli cihaz fabrikaları ve OEM için en iyi seçimdir.

Temel Özellikler

DAM1 MCCB kalıplı devre kesicinin elektriksel parametreleri

● Icu:O-t-CO testi(O:Açık manevra,CO:Kapat-Aç manevrası,t:Bekleme süresi)

● Ics:O-t-CO-t-CO testi(O:açık manevra,CO:Kapat-Aç manevrası,t:Bekleme süresi)

★ ON/I Konumu: Kesicinin kontaklarının kapalı olduğunu gösterir. Bu konumda kesici kol üst konumdadır

★ AÇMA Pozisyonu: Herhangi bir arıza (aşırı yük veya kısa devre) nedeniyle kesicinin açık olduğunu gösterir. Bu durumda kesici kolu ON ve OFF konumları arasında orta konumdadır. Açma konumunda olan kesiciyi ON konumuna almak için; devre kesici kolunu KAPALI işaretiyle gösterildiği gibi aşağı doğru itin

Kesici "klik" sesiyle ayarlanacaktır. Daha sonra ON işaretiyle gösterilen kolu çekerek kesiciyi kapatın.

★ OFF/0 Konumu: Kesicinin kontaklarının açık olduğunu gösterir. Bu sayede kırıcı kolu alt konumda olur.

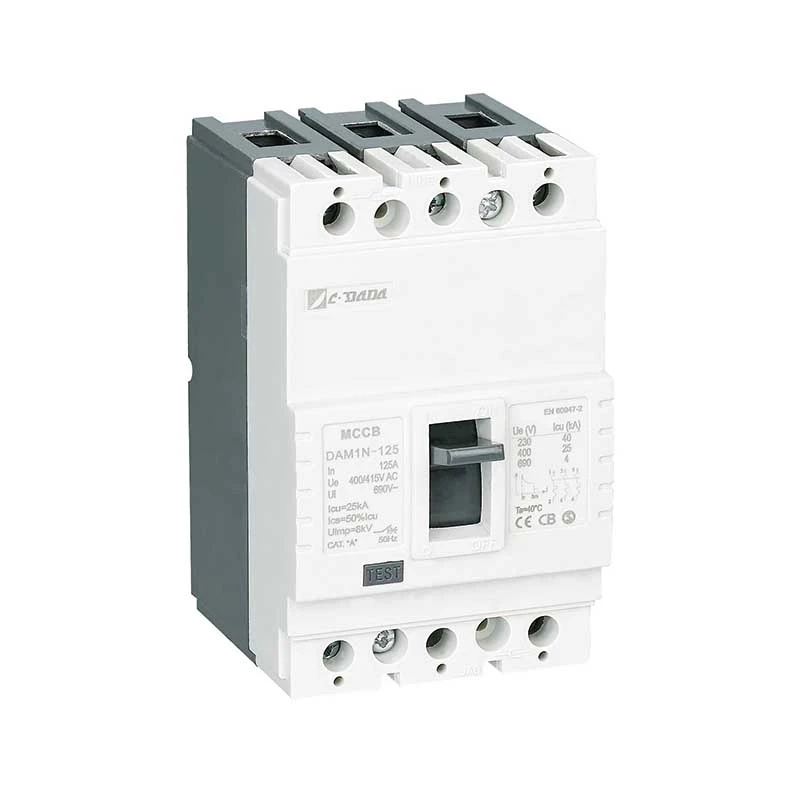

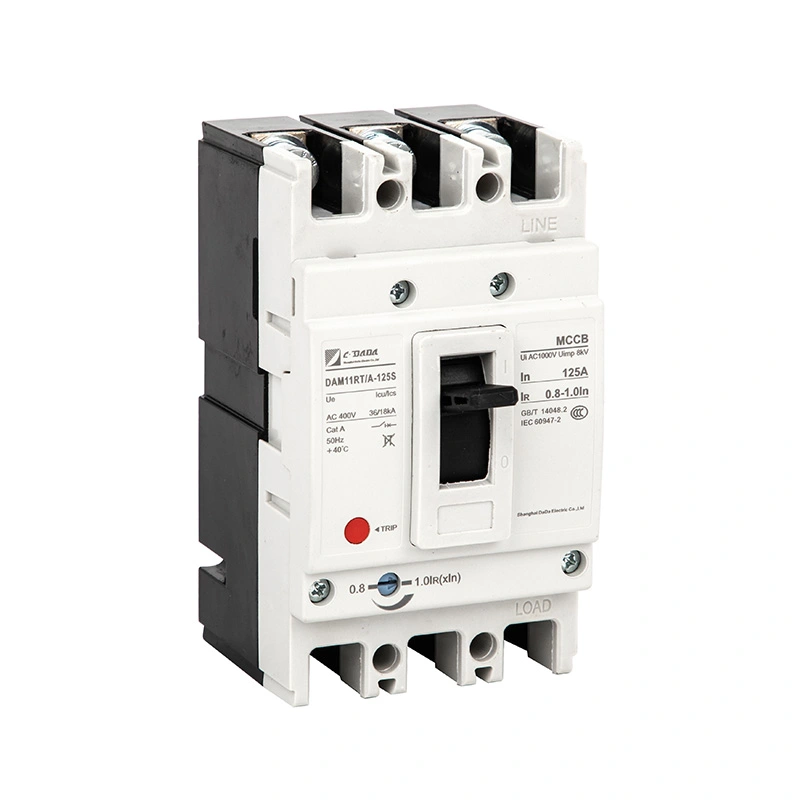

DAM1-125 MCCB kalıplı devre kesicinin fiziksel parametreleri

Çalışma Prensibi ve Koruma Mekanizması

★ Termal Koruma (Aşırı Yük)

Bimetalik şerit, sürekli aşırı akım (> anma akımı) ile ısıtıldığında bükülür. Bükme hızı, akımın büyüklüğüyle orantılıdır; kablonun termal davranışını taklit eden ters zamanlı açmayı sağlar, ekipmanı korurken istenmeyen açmaları önler.

★ Manyetik Koruma (Kısa Devre)

Kısa devre sırasında (örn. fazdan faza veya fazdan toprağa), yüksek akımlı bir manyetik alan solenoid pistonunu anında çekerek mandal mekanizmasını milisaniyeler içinde serbest bırakır ve termal hasar meydana gelmeden arıza akımını keser.

Ürün avantajları

★ Gövde ve Kapak:

Gövde ve kapak malzemesi olarak EN 60512-20-2 standardına uygun cam elyaf polyester reçine kullanılmıştır. Literatürde BMC (Bulk Molding Compound) olarak adlandırılan bu malzeme elektriksel ve mekanik değerlerinin yüksek olması ve 160°C sıcaklığa sürekli dayanabilmesi nedeniyle tercih edilmektedir. BMC malzemesi IEC 695-2-1'e uygun olarak 960°C sıcaklıkta tel ile temas ettiğinde yanmaz

Bimetal: Bimetal, ısıya karşı uzama katsayıları farklı iki levha metalin birleşiminden oluşan bir malzemedir. Kesiciden geçen akım bimetali ısıtır. Bu ısının etkisiyle. bimetal daha az genişleyen plakaya doğru bükülür. Kesiciden geçen akım arttıkça ısı da arttığı için bimetal daha fazla ısınır ve daha fazla bükülür. Bu sayede kesiciyi açacak açma mekanizmasını kontrol eder.

★ Kişiler:

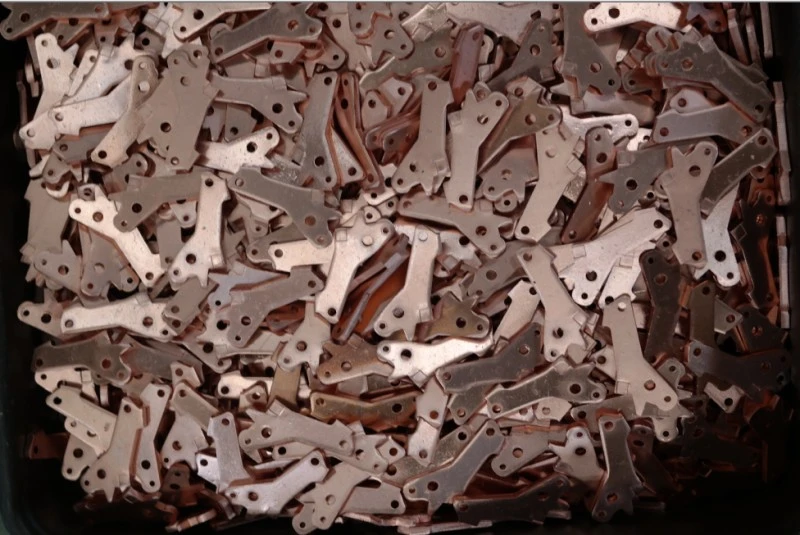

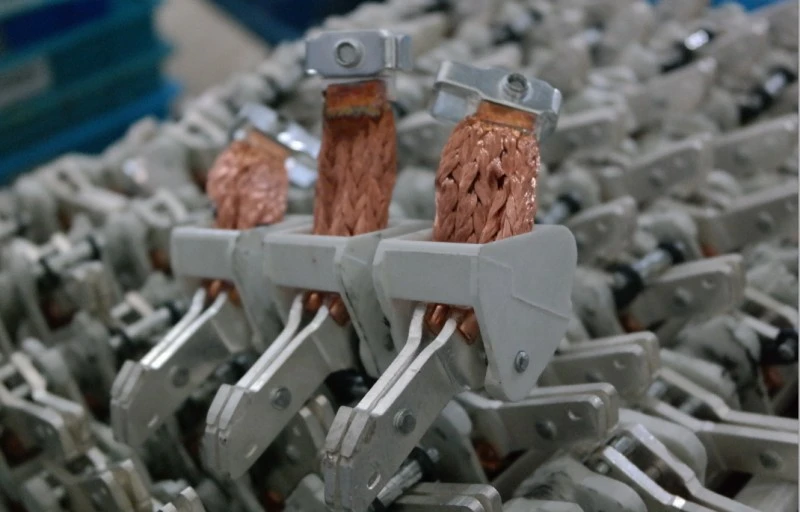

Kesiciler için kontak alaşımı, kırılan ve taşınan akım değerleri ve yapısı dikkate alınarak belirlenir. Kesicilerde genellikle gümüş, grafit, nikel, wolfram alaşımlı kontaklar kullanılır. Sabit (alt) kontaklarda daha pürüzsüz yapıya sahip gümüş-grafit alaşımlarından yapılan kontaklar, hareketli (üst) kontaklarda ise daha sert olan gümüş wolfram kontaklar kullanılır. Hareketli kontaklarda swaged yapı sağlanmıştır. Bu sayede her açma-kapama işleminde kalıplı ve sert alaşımlı kontaklar yumuşak sabit kontaklar üzerinde yer alır.

Bu sayede en düşük direnç sağlanmış olur. Kontak direncinin düşük olması için hareketli kontağın sabit kontağa çok iyi temas etmesi gerekir. Ancak aşırı kontak basınç kuvveti kontakların normalden daha kısa sürede hasar görmesine neden olur. Kontak alaşımları sağlıklı bir açma-kapama için çok önemlidir.

★ Ark Söndürme Hücresi (Ayırıcı):

Separatörler enerji altında çalışan kesicinin çalışması sırasında oluşan arkın söndürülmesi için kullanılır. Hareketli kontak sabit kontaktan ayrılırken bir süre kontaklar arasında akım akmaya devam eder ve buna ark denir. Bu arkın çok kısa sürede sönmesi gerekir.

★ Arkın Sönmesi:

Ark çevresinde oluşan manyetik alan nedeniyle ark ayırıcılara doğru itilir. Bu sayede ark uzayarak incelir ve ayırıcı plakalar arasında kırılır (Şekil-5). Separatörlerin yan duvarlarında kullanılan malzemenin özelliğinden dolayı arkın neden olduğu yüksek sıcaklıktan dolayı gaz çıkar. Arkın sönmesinde bu gazın önemli etkisi vardır.

Başvuru

CDADA DAM1 Sabit Tip Kompakt Devre Kesiciye (MCCB) kritik altyapılarda güvenilmektedir:

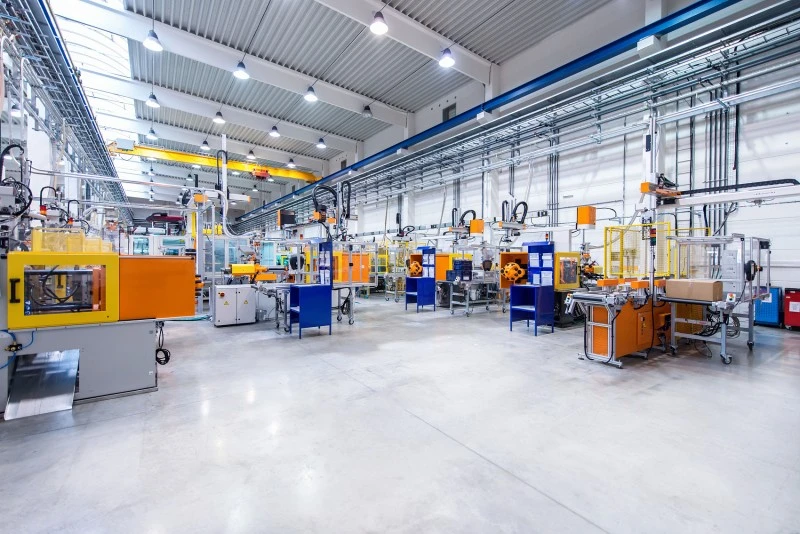

★ Endüstriyel: Çelik fabrikaları, petrol ve gaz platformları, kimya tesisleri

★ Sağlık Hizmetleri: Hastane ana ve alt dağıtım panoları

★ Ulaşım: Demiryolu sinyalizasyonu, havaalanı bagaj sistemleri

★ Ticari: Gökdelenler, veri merkezleri, alışveriş merkezleri, kongre merkezleri

★ Kamu Mekanları: Tiyatrolar, stadyumlar, hükümet binaları

Kurulum ve Bakım Avantajları

★ Kolay Entegrasyon:

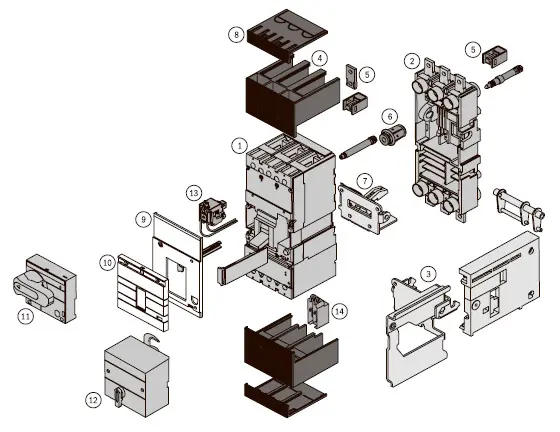

Standart kit, baraları, faz bariyerlerini ve donanımı içerir

İsteğe bağlı aksesuarlar: alarm kontakları, şönt/düşük gerilim bobinleri, elektrikli çalıştırma mekanizmaları

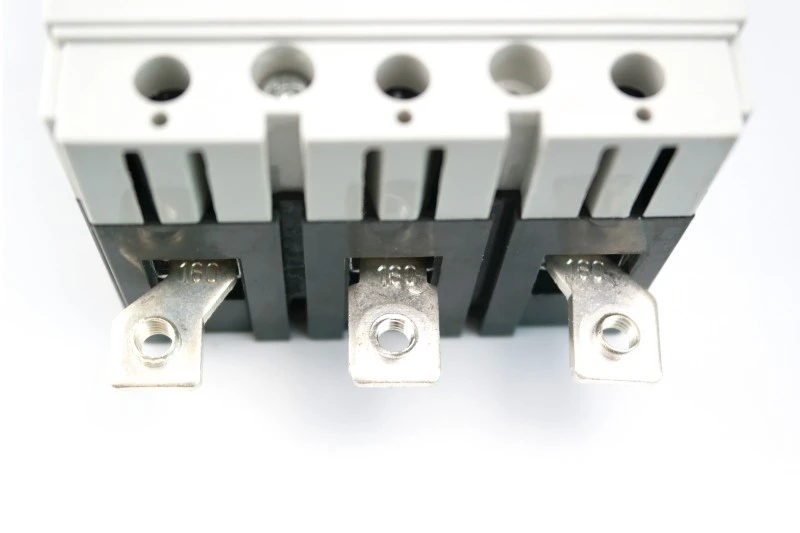

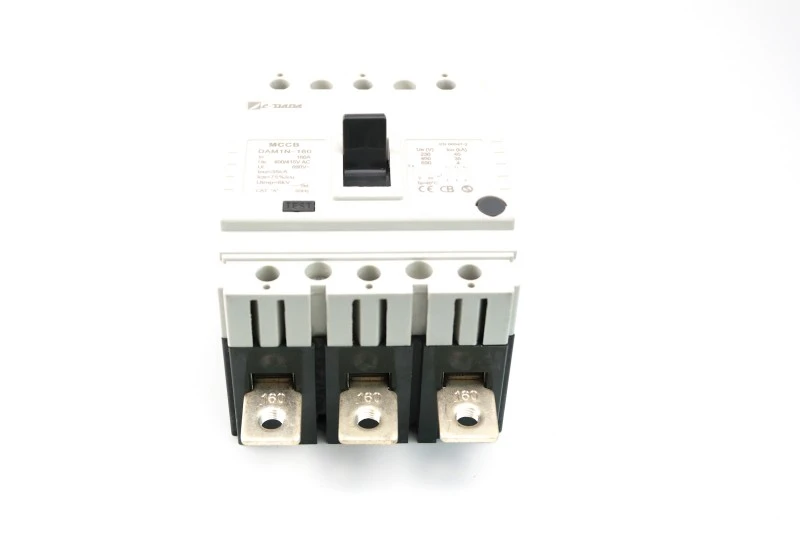

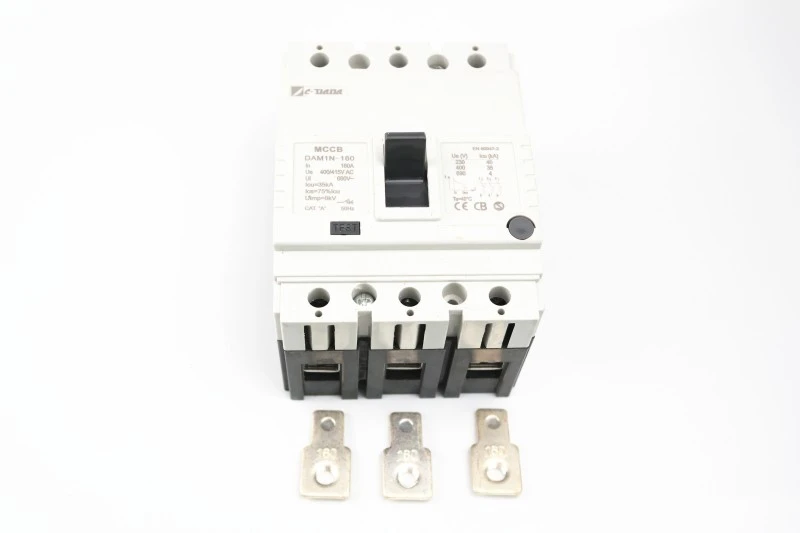

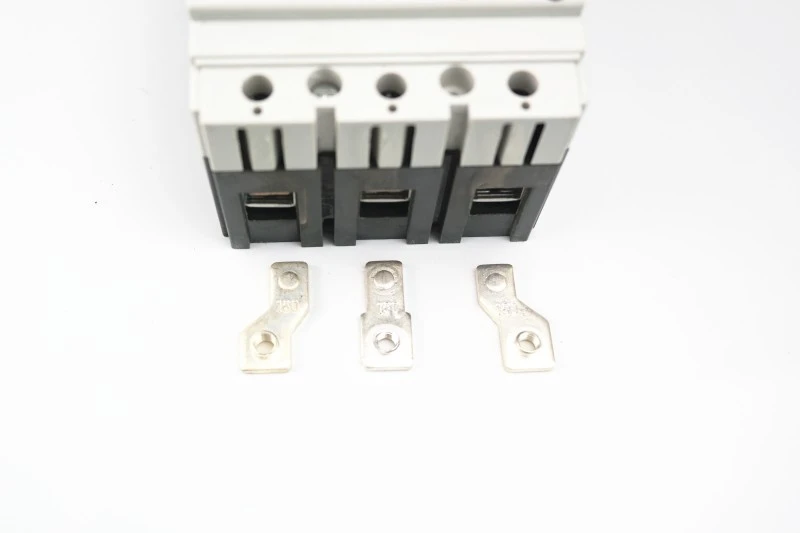

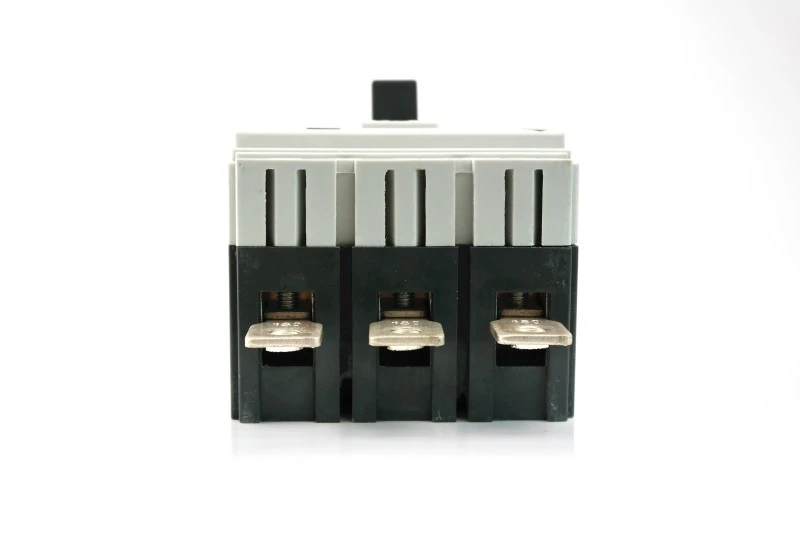

1) Genişletilmiş bara ile bağlanın (fotoğraf 1)

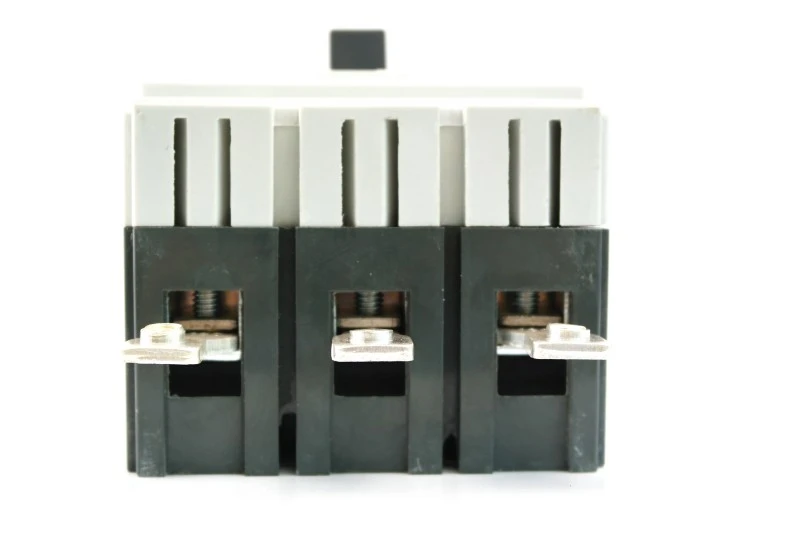

2) Dağıtıcı terminalle bağlanın(fotoğraf 2)

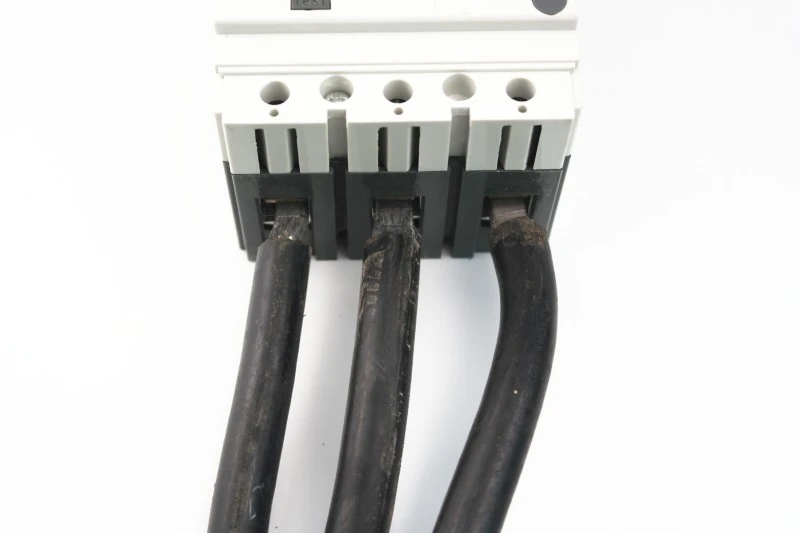

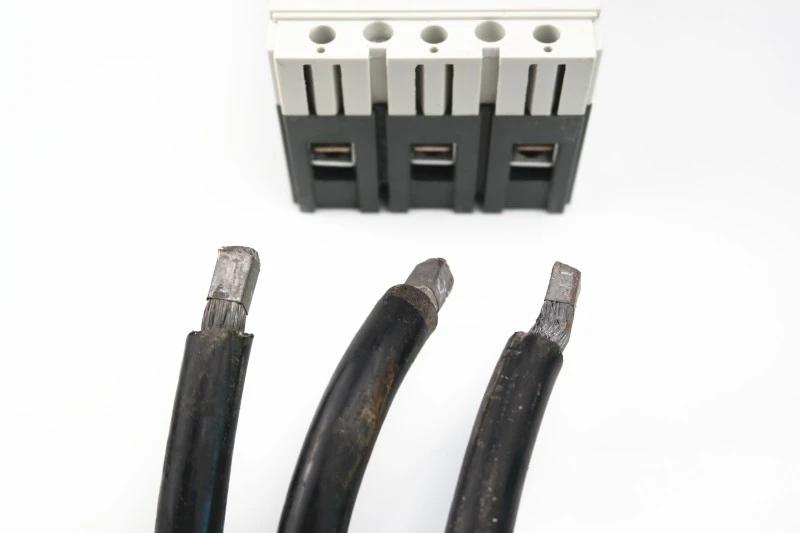

3) Kablo pabuçlarını kullanmadan doğrudan kabloyu (fotoğraf 3) bağlayın.

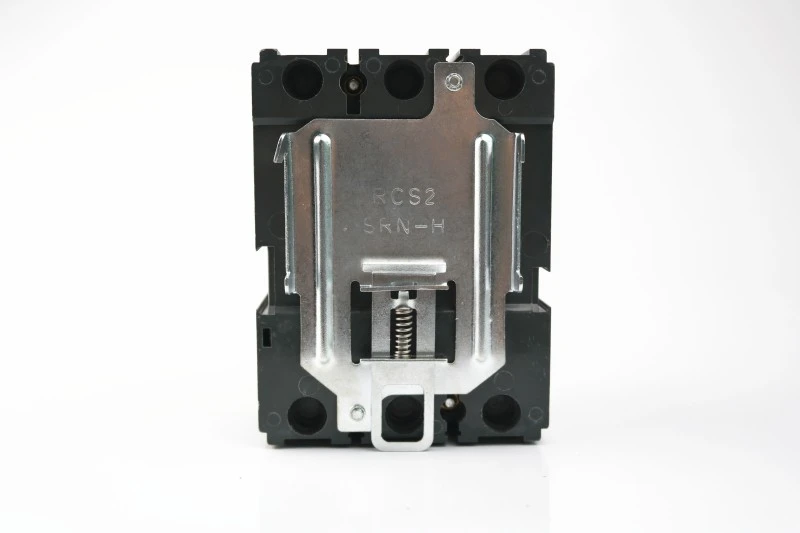

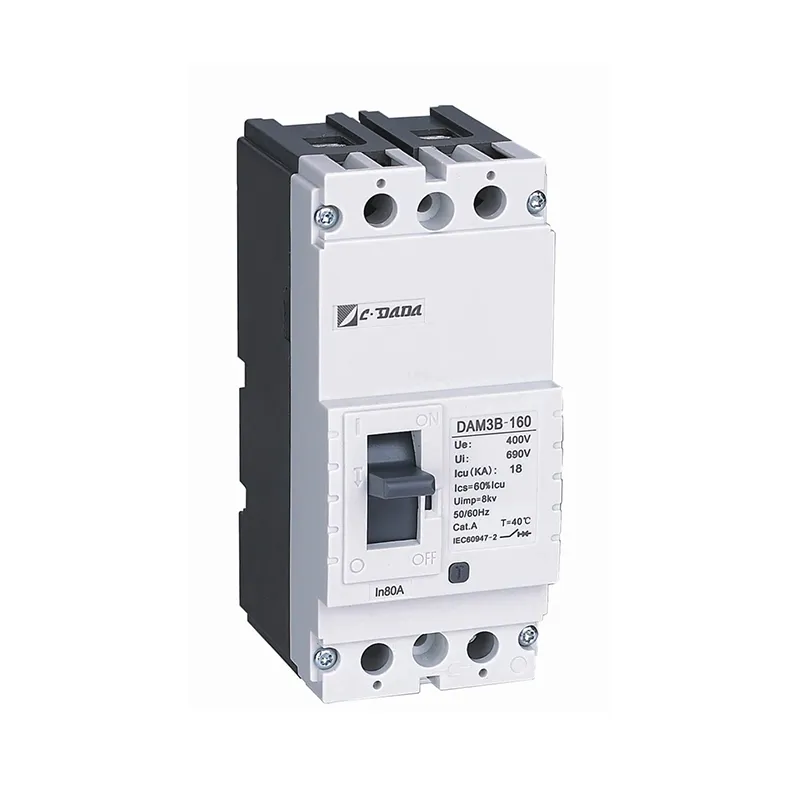

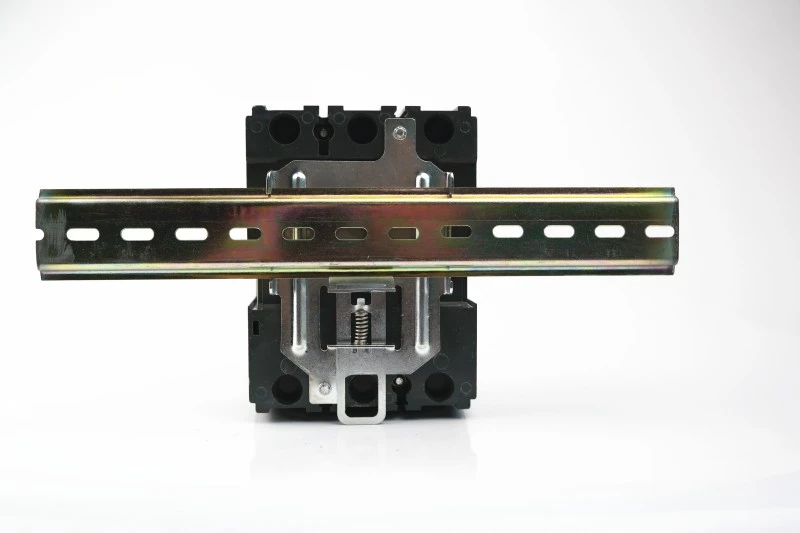

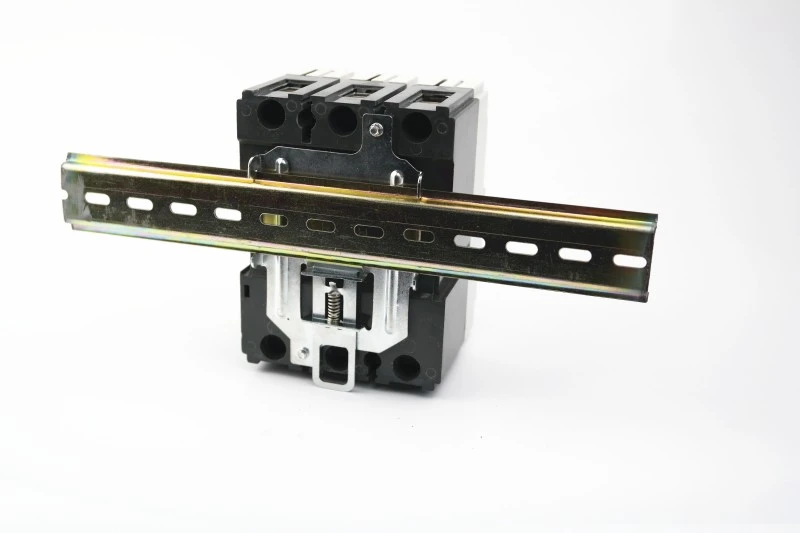

Özel kelepçe yardımıyla 125 ve 160'lık üniteler DIN rayına monte edilebilir.

Kelepçeli kırıcı

DIN raylı kelepçe

DIN raylı kelepçe

★ Yerden Tasarruf Sağlayan Tasarım:

Yerli alternatiflere göre %10–20 daha hafif ve daha kompakt

Daha küçük muhafaza boyutlarına olanak tanır → daha düşük malzeme ve nakliye maliyetleri

★ Kullanıcı Dostu Sıfırlama:

Net TRIP göstergesi kör tekrar kapamayı önler

Sesli "tık" sesi, uygun mekanik etkileşimi doğrular

★ Geleceğe Hazır:

Takılabilir ve çıkarılabilir kitleri destekler (belirli modeller için)

Akıllı izleme eklentileriyle uyumlu

Neden CDADA'yı seçmelisiniz?

1. 42+ yıldır lider üreticiyiz. 1983 yılında kurulan firmamız, geçen 40 yılda çok hızlı bir gelişme göstermiştir.

2. 3 fabrikadan oluşan Grup, 52.400 m² üretim alanına sahiptir ve 500'ün üzerinde personel istihdam etmektedir. Operasyonumuzu genişletmek ve atölyelerimizi geliştirmek için yaklaşık on milyon yuan yatırım yaptık.

3. INTERTEK, DEKRA & GMC tarafından denetlenen fabrika

4. Yüksek mukavemetli kartonlar, palet koruması, uzun mesafeli ihracat taşımacılığı için iyi

Sıkça Sorulan Sorular (SSS)

S1: DAM1 Sabit Tip Kompakt Tip Devre Kesici DIN rayına monte edilebilir mi?

Cevap1: Evet—125A ve 160A modelleri, isteğe bağlı özel kelepçe kullanılarak DIN raylarına monte edilebilir. Daha yüksek derecelendirmeler yalnızca panele monte edilir.

S2: DAM1 serisi hangi sertifikalara sahiptir?

Cevap2: AB, Orta Doğu, Güneydoğu Asya ve ötesinde uyumluluk sağlayan CE, CB, ASTA, KEMA, SEMKO ve RoHS sertifikasına sahiptir.

S3: Bir yolculuktan sonra kesiciyi nasıl sıfırlarım?

Cevap3: Öncelikle kolu tamamen aşağıya doğru KAPALI konuma getirin (bir tıklama sesi duyacaksınız), ardından yukarıya doğru AÇIK konuma getirin. Asla doğrudan TRIP'ten ON'a zorlamayın.

S4: Yardımcı cihazlar uyumlu mu?

Cevap4: Evet—alarm kontakları, yardımcı kontaklar, şönt/düşük gerilim bobinleri ve elektrik operatörleri, parçalarına ayırmadan eklenebilir.

S5: DAM1 eski kesicileri değiştirmek için uygun mudur?

A5: Kesinlikle. Kompakt kaplama alanı, çoğu paneldeki eski MCCB'lerin doğrudan değiştirilmesine olanak tanıyarak zamandan ve yükseltme maliyetlerinden tasarruf sağlar.
