6KA 10kA Minyatür Devre Kesici

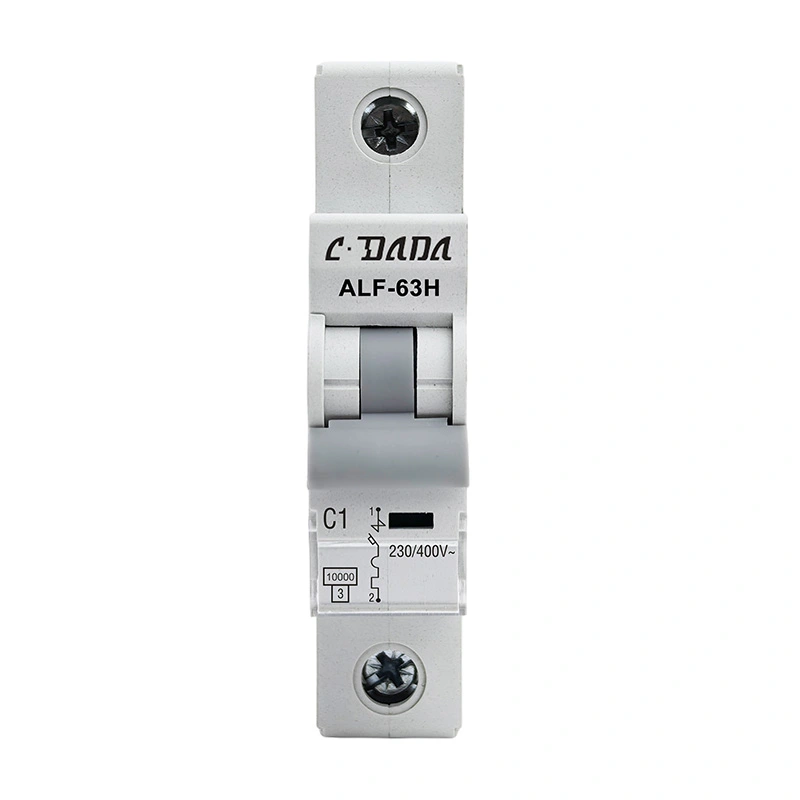

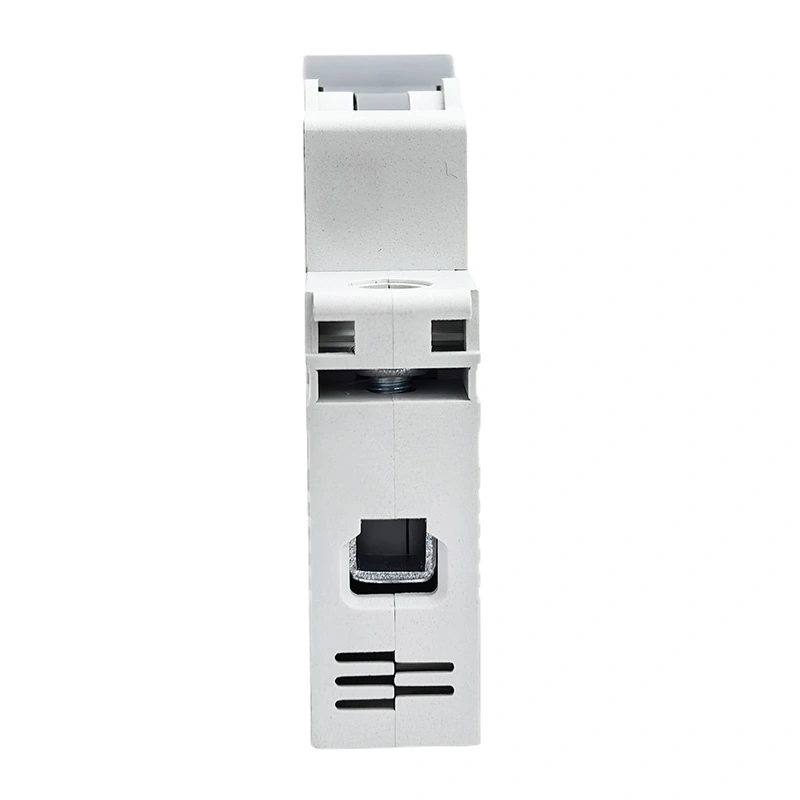

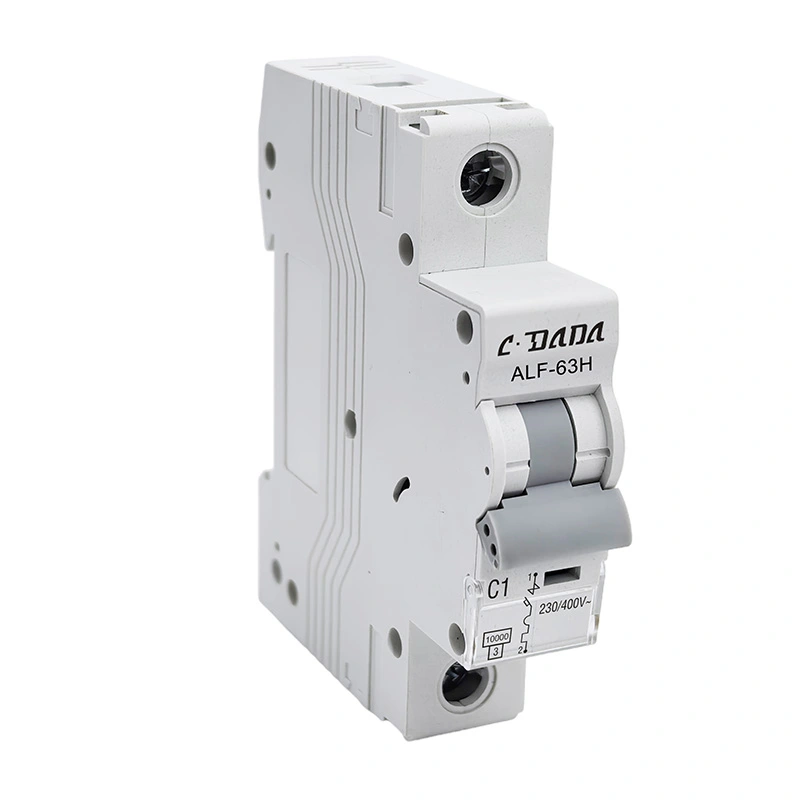

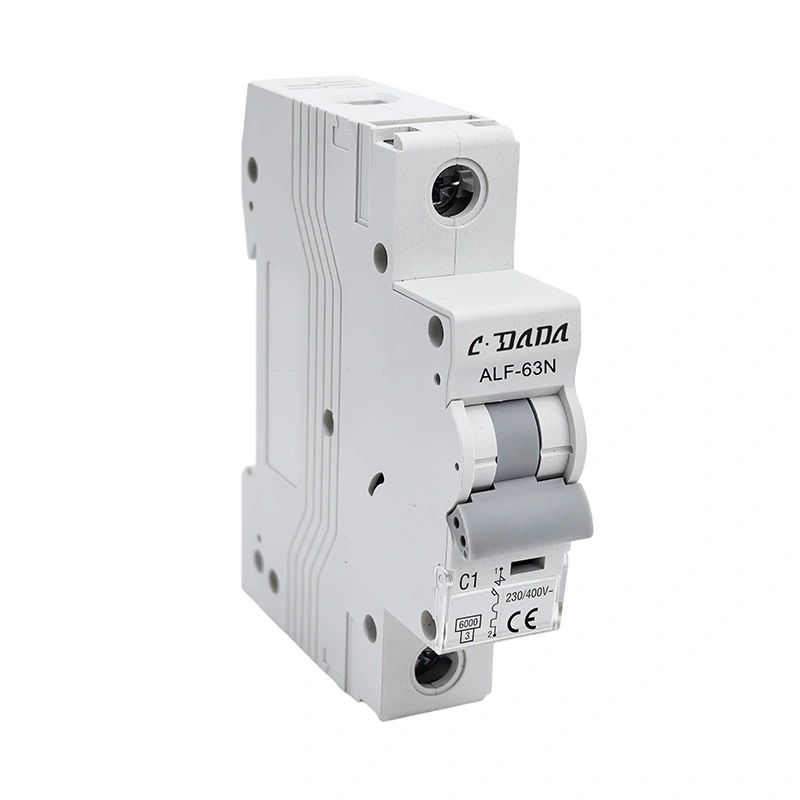

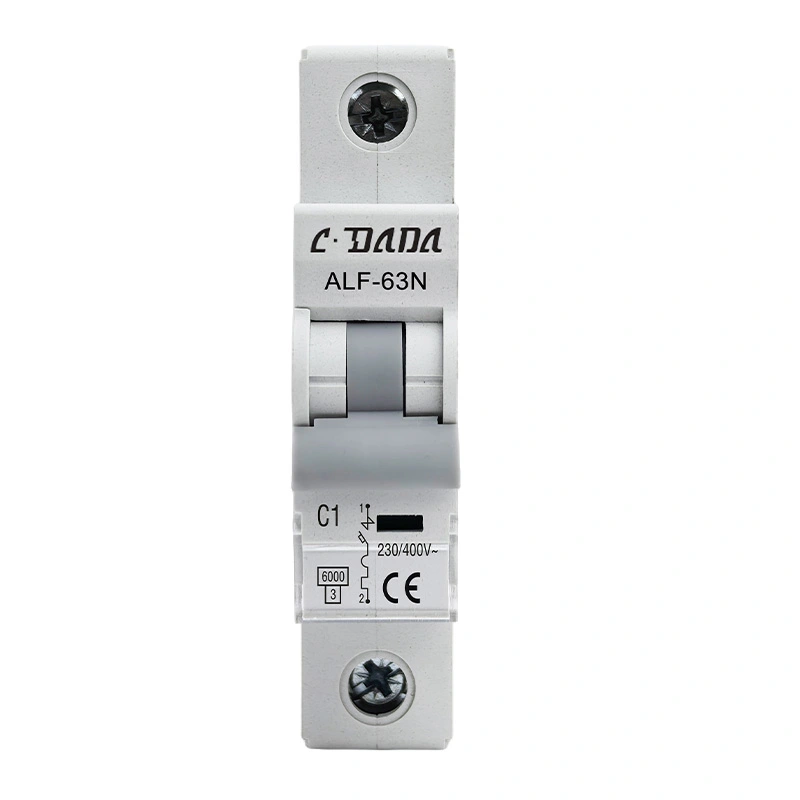

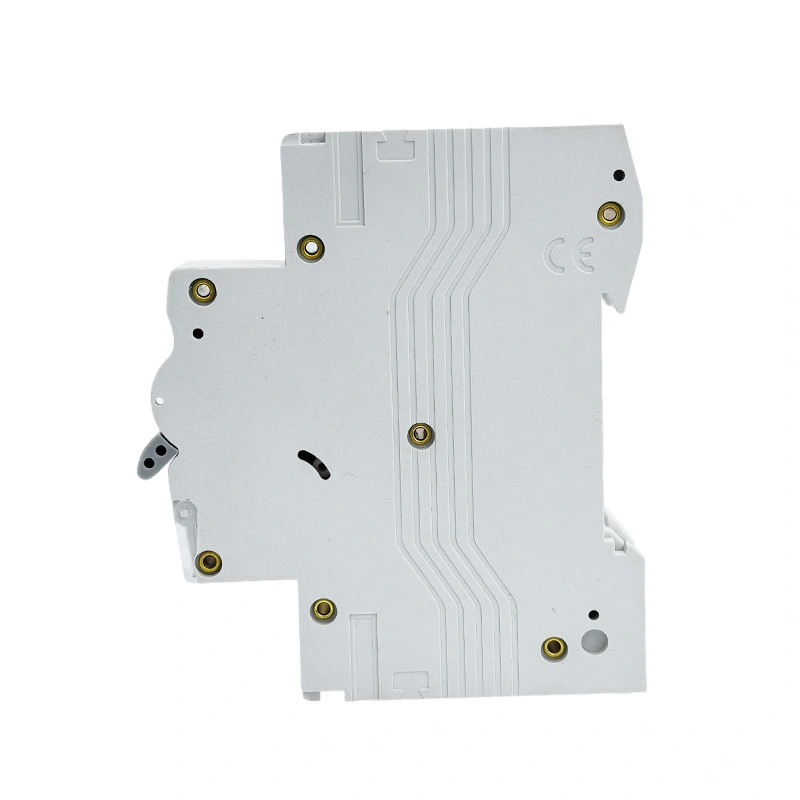

ALF-63N/H serisi yüksek kesme 6KA 10kA Minyatür Devre Kesici (MCB), IEC60898 standardına uygundur, MCB güvenilir performans, hassas koruma fonksiyonu, kısa bırakma süresi ve yüksek kesme kapasitesi, küçük hacim özelliklerine sahiptir. Kontaktörler, şalt cihazları ve elektrikli aparatlarda yaygın olarak kullanılır ve aşırı yüklenir.

CDADA ile iletişime geçin ve üreticiniz olarak bizi seçin, OEM/ODM hizmetleri sunabiliriz.

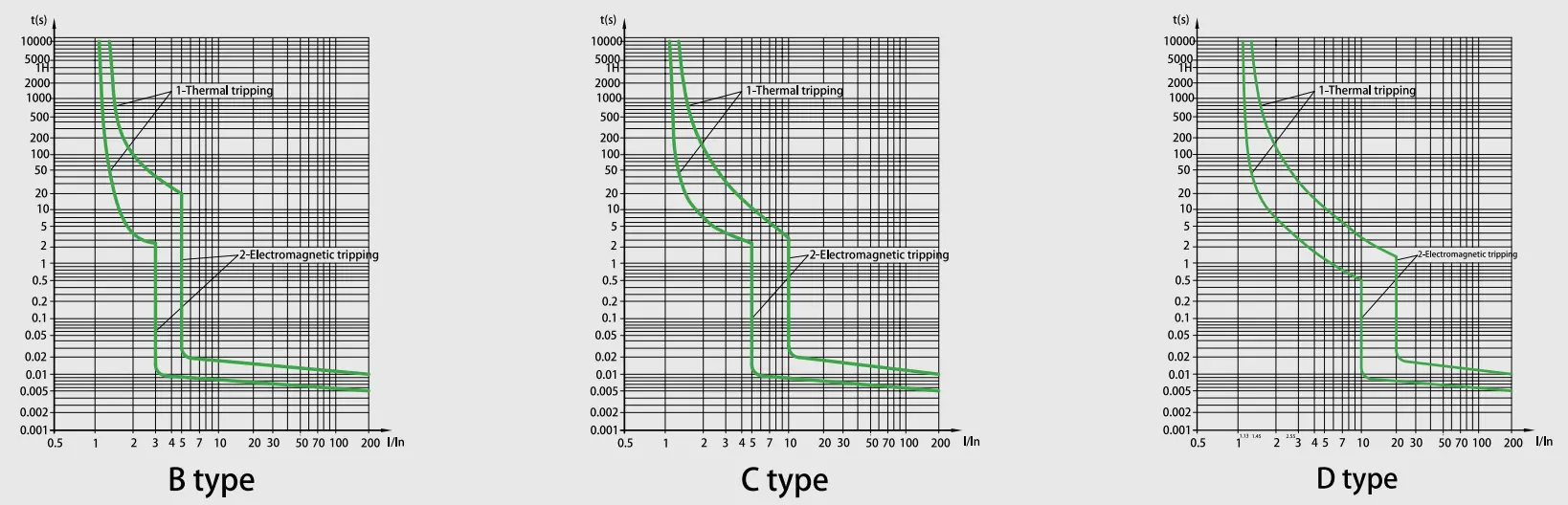

Karakteristik Eğri

Teknik Şartname

ALF-63N/H Serisi 6KA 10kA Minyatür Devre Kesici
Standart	EN/IEC60898-1
Kesme kapasitesi(kA)	6,10
Koruma	Aşırı yük ve kısa devreye karşı
Nominal akım(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Anma gerilimi (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nominal darbe dayanım gerilimi Uimp(kV)	4
Nominal izolasyon gerilimi Ui(V)	500
Enerji sınırlayıcı kasa	3
Ortam sıcaklığı(°C)	-25~+40,Maks.95%nem
Termal çalışma sınırı	1,13xln Bir saat içinde tetiklenme yok
	1,45xIn Bir saat içinde açma
Manyetik işletim	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Kutup sayısı	1P,1P+N,2P,3P,3P+N ve 4P
Seyahat türü	Termal/manyetik salınım
Terminal kapasitesi	25A değerlerine kadar 16mm² esnek veya 25mm² sert
	32A'dan 63A'ya kadar 25mm²esnek veya 35mm²sert
Koruma derecesi	IP20
Kurulum	35mm DIN rayına montaj
Genişlik	Kutup başına 17,8 mm

Devre kesici serbest bırakma karakteristiği

HAYIR.	Nominal serbest bırakma akımı (A)	Başlangıç ​​durumu	Test akımı	Belirtilen zaman	Elde edilecek sonuç	Notlar
1	1-63	soğuk durum	1,13 inç	t≤1sa	Seyahat dışı
2	1-63	önceki teste göre	1.45ln	t<1sa	seyahat	Akımı 5 saniye içinde sabit bir şekilde belirtilen değere kadar ayarlama
3	≤32'de	soğuk durum	2,55 inç	1s	seyahat
	>32 içinde
4	1-63	soğuk durum	3 Giriş	t≤0,1s	Seyahat dışı	B tipi
			5 Giriş	t<0,1s	seyahat	B tipi
			5In 10ln	t≤0,1s	Seyahat dışı	C tipi
			10 inç	t<0,1s	seyahat	C tipi
			20 ln	t≤0,1s	Seyahat dışı	D tipi
				t<0,1s	seyahat	D tipi

Dayanıklılık (Operasyonlar)

Kategori	Operasyon Döngüleri	Çalışma frekansı	Nominal akım
Elektriksel dayanıklılık	4000	240/saat	1-32
		120/saat	40-63
Mekanik dayanıklılık	10000	240/saat	1-63

Özellikler

★ Ultra Yüksek Kısa Devre Kesme Kapasitesi

Gelişmiş ark kontrol teknolojisi, endüstri standartlarına kıyasla daha yüksek kesinti kapasitesi sağlayarak, aşırı arıza koşullarında endüstriyel sınıf elektrik sistemleri için güvenilir koruma sağlar.

★ Çift Modlu Bağlantı Arayüzü

Entegre hibrit terminal tasarımı, hem sert bara yerleştirmeyi hem de esnek kablo kelepçelemeyi destekleyerek çeşitli kurulum senaryolarına aletsiz adaptasyon sağlarken kablolama süresini %40 azaltır.

★ Uzun Ömür için Enerji Depolama Mekanizması

Aşınma telafisi teknolojisine sahip, 10.000 mekanik çevrim dayanıklılığına sahip yay destekli işletim sistemi

★ Gelişmiş Kompozit Muhafaza

şöhret geciktirici, ısıya dayanıklı ve darbeye dayanıklı özelliklere sahip, arıza olaylarını kontrol altına alan entegre ark söndürme odaları.

★ Dinamik Akım Sınırlamalı Topoloji

Akıllı geçişli enerji bastırma, tepe arıza akımlarını %65-80 oranında azaltarak, genel sistem maliyetini %30 oranında azaltma potansiyeli ile aşağı yönde cihaz spesifikasyon optimizasyonuna olanak tanır.

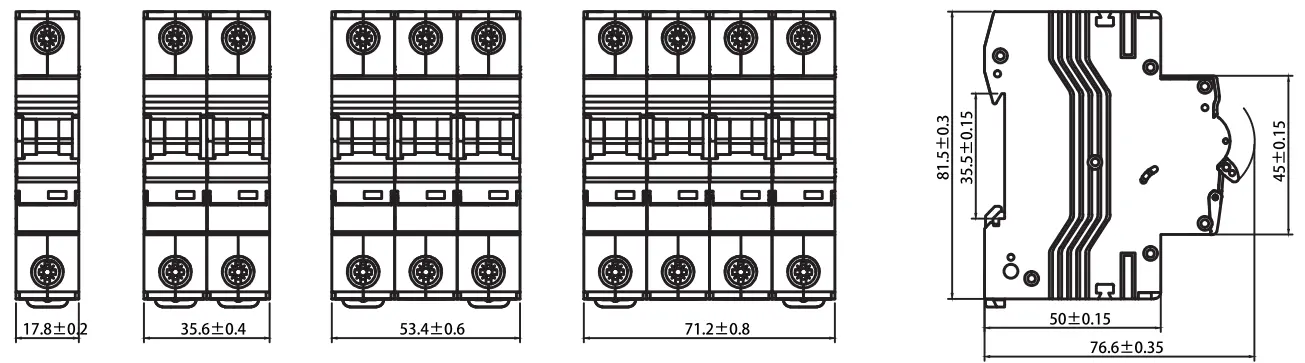

Anahat boyutları

Uygulama Senaryoları

★ Konut: Ev güvenliği için tüketici üniteleri ve dağıtım panoları.

★ Endüstriyel: Kontaktörlerin, şalt cihazlarının ve ağır elektrikli aparatların korunması.

★ Ticari: Yüksek güvenilirlik gerektiren ofis binaları ve alışveriş merkezleri.

Kalite Kontrol ve Standart Test

★ Her CDADA MCB, IEC60898-1 ile uyumluluğun sağlanması için sıkı testlere tabi tutulur:

★ Termal Açma Testi: 1,13 In (açma yok) ve 1,45 In'de (1 saat içinde açma) doğrulandı.

★ Manyetik Açma Testi: B, C ve D özellikleri için hassas serbest bırakma testi.

★ Elektriksel Dayanıklılık: 4.000 çalışma döngüsü boyunca test edilmiştir.

★ Mekanik Dayanıklılık: 10.000 döngü için doğrulanmıştır.
