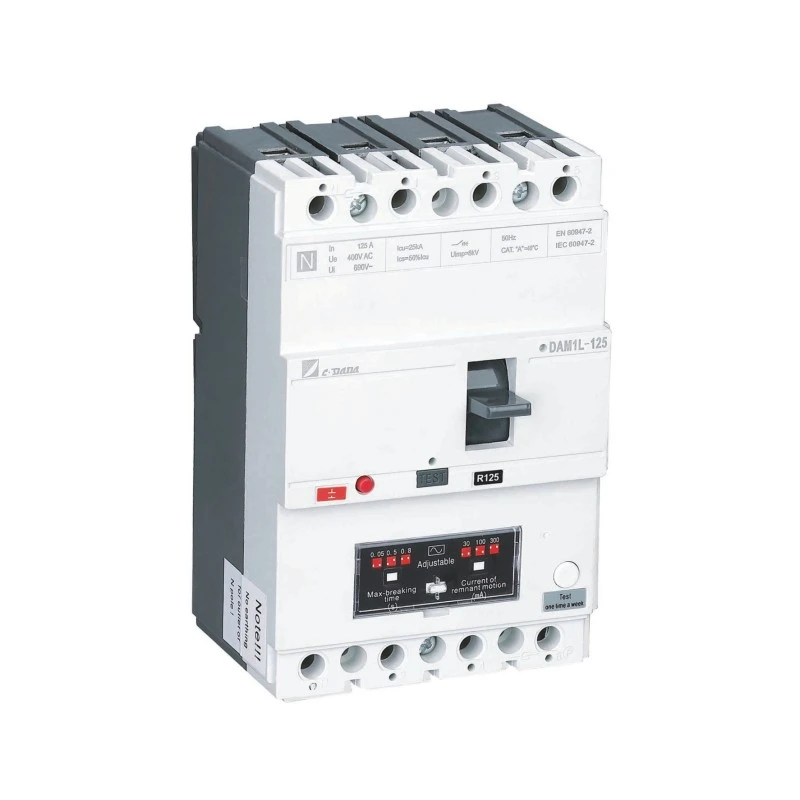

BirSızıntı korumalı MCCBgeleneksel kompakt tip devre kesici fonksiyonlarını kaçak akım korumayla tek bir koordineli çözümde birleştirir. Ticari binalar, endüstriyel tesisler, ekipman üreticileri ve elektrik yüklenicileri için bu, ortak bir zorluğun üstesinden gelebilir: Güç devresini aşırı yüklerden ve kısa devrelerden korurken aynı zamanda potansiyel olarak tehlikeli kaçak akımı da tespit eder.
Önemli olan sadece daha fazla fonksiyona sahip bir kesici seçmek değildir. Cihaz, sistem voltajına, nominal akıma, kısa devre koşullarına, kutup konfigürasyonuna, kaçak akım ayarına, kurulum ortamına ve koordinasyon gereksinimlerine uygun olmalıdır. Bu kılavuz, teknolojinin nasıl çalıştığını, hangi sorunları çözdüğünü ve alıcıların sızıntı korumalı bir MCCB belirtmeden önce neleri doğrulaması gerektiğini açıklamaktadır.
İçindekiler
- 1. Sızıntı Korumalı MCCB Nedir?
- 2. Sızıntı Koruması Nasıl Çalışır?
- 3. Hangi Elektrik Sorunlarını Çözebilir?
- 4. Neden MCCB ve Sızıntı Korumasını Birleştirmelisiniz?
- 5. Sızıntı Korumalı MCCB Nerede Kullanılır?
- 6. Alıcılar Seçimden Önce Neleri Kontrol Etmeli?
- 7. Açıklanan Temel Parametreler
- 8. Sızıntı Korumalı MCCB ile Ayrı Koruma Cihazları Karşılaştırması
- 9. Kurulum ve Bakım Konuları
- 10. Shanghai DaDa Electric Co., Ltd. ve Sızıntı Koruma Çözümleri
- 11. Sıkça Sorulan Sorular
- 12. Sonuç
1. Sızıntı Korumalı MCCB Nedir?
Yaygın olarak MCCB olarak adlandırılan kalıplanmış kutulu devre kesici, düşük voltajlı elektrik devrelerini aşırı yük ve kısa devre gibi koşullara karşı korumak için tasarlanmıştır. Temel bir koruyucu anahtarın aksine, bir MCCB geniş bir akım değerleri ve kesme kapasiteleri aralığında seçilebilir, bu da onu ticari ve endüstriyel dağıtım sistemleri için uygun hale getirir.
BirSızıntı korumalı MCCBbu geleneksel koruma fonksiyonlarına artık akım veya toprak kaçağı tespitini ekler. Anormal bir kaçak akım tespit edildiğinde ve yapılandırılmış çalışma seviyesine ulaştığında, koruma mekanizması bir açma işlemini başlatabilir ve etkilenen devrenin bağlantısını kesebilir.
Bu kombinasyon, özellikle elektrik tasarımcıları gereksiz derecede karmaşık bir panel düzenlemesi yaratmadan birden fazla koruma katmanı istediklerinde kullanışlıdır. Ticari ürünler, entegre MCCB artı kaçak akım çözümleri veya uyumlu kaçak akım modülleriyle birleştirilmiş MCCB'ler olarak mevcuttur. IEC 60947-2, artık akım koruması içeren devre kesicilere yönelik gereklilikleri içerirken üreticiler farklı konfigürasyonlar ve ayar aralıkları sağlayabilir.
2. Sızıntı Koruması Nasıl Çalışır?
Sağlıklı bir elektrik devresinde, giden iletkenlerden akan akım, devreden dönen akıma uygun şekilde karşılık gelmelidir. Akımın bir kısmı izolasyonun bozulması, bağlı ekipman veya enerjili bir parçaya temas eden bir kişi gibi istenmeyen bir yola girdiğinde bir sızıntı durumu meydana gelir.
Sızıntı koruması, bu dengesizlikle ilişkili artık akımı izler. Ölçülen artık akım, cihazın yapılandırılmış çalışma eşiğini aşarsa koruma sistemi, MCCB mekanizmasına bir açma sinyali gönderir.
Ürün tasarımına bağlı olarak kaçak koruması, ayarlanabilir artık çalışma akımı, zaman gecikmesi, test işlevselliği, alarm göstergesi veya diğer izleme işlevlerini sağlayabilir. Ticari MCCB sızıntı koruma ürünleri, hassasiyet ve gecikme ayarlarının amaçlanan uygulamaya göre önemli ölçüde değişebileceğini göstermektedir.
Bu Neden Aşırı Yük Korumasından Farklıdır?
Aşırı yük koruması ve sızıntı koruması farklı sorunlara yanıt verir. Aşırı yüklenmiş bir devre, çok fazla yükün bağlı olması veya ekipmanın amaçlanan kapasitesinin üzerinde çalışması nedeniyle aşırı akım çekebilir. Bununla birlikte bir sızıntı hatası, akımın amaçlanan iletken yolundan kaçmasıyla ilgilidir.
Bu nedenle, aşırı yük koruma kapasitesinin basitçe arttırılması, otomatik olarak uygun sızıntı korumasını sağlamaz. Bir elektrik dağıtım sistemi tasarlanırken iki fonksiyon ayrı ayrı dikkate alınmalıdır.
3. Hangi Elektrik Sorunlarını Çözebilir?
Fabrikalarda, ticari binalarda ve altyapı projelerinde kullanılan elektrikli ekipmanlar zorlu koşullar altında uzun süre çalışabilmektedir. Nem, toz, yalıtımın eskimesi, mekanik hasar, kurulum hataları ve ekipman bozulmalarının tümü anormal akım yollarına katkıda bulunabilir.
Hasar görmüş veya eskimiş yalıtım, geleneksel kısa devre gibi davranmayabilecek istenmeyen akım yolları oluşturabilir.
Kaçak akım koruması, hızlı devre bağlantısının kesilmesini gerektiren kaçak durumlarının tespit edilmesine yardımcı olabilir.
Koruma işlevlerinin birleştirilmesi, birkaç bağımsız bileşenin kullanılmasıyla karşılaştırıldığında düzenlemeyi basitleştirebilir.
Gerçek koruma seviyesi elektrik sisteminin tamamına, cihaz konfigürasyonuna ve kurulum koşullarına bağlıdır. Bu nedenle, sızıntı korumalı bir MCCB, her türlü elektrik tehlikesi için evrensel bir çözüm olarak değil, uygun şekilde tasarlanmış bir koruma planının bir parçası olarak ele alınmalıdır.
4. Neden MCCB ve Sızıntı Korumasını Birleştirmelisiniz?
Birçok elektrik projesinde asıl ilgi çekici nokta, koordineli bir cihaz düzenlemesi içerisinde çeşitli koruma gereksinimlerinin karşılanabilmesidir. Bu, panel alanı, kurulum süresi ve sistem koordinasyonunun önemli olduğu durumlarda değerli olabilir.
1. Çoklu Koruma Fonksiyonları
Düzgün yapılandırılmış bir cihaz, aynı koruma mimarisi içerisinde aşırı yük, kısa devre ve kaçak akım koruması sağlayabilir. Bu, mühendislerin bir besleyici veya dağıtım devresi için tanımlanmış bir koruma stratejisi oluşturmasını kolaylaştırır.
2. Daha Verimli Panel Tasarımı
Entegre veya yakından eşleştirilmiş koruma bileşenleri, ayrı cihazlara, kablolara ve montaj düzenlemelerine olan ihtiyacı azaltabilir. Kaçak akım korumalı MCCB üreticileri özellikle kompakt kurulumu ve azaltılmış bileşen gereksinimlerini pratik avantajlar olarak vurgulamaktadır.
3. Ayarlanabilir Koruma
Bazı ürünler ayarlanabilir artık akım eşikleri ve zaman gecikmeleri sağlar. Bu, her uygulama için tek bir sabit ayara güvenmek yerine koruma düzenlemesinin farklı devrelere uyarlanmasına olanak tanır.
4. Daha Kolay Sistem Planlama
Aşırı yük, kısa devre ve sızıntı gereksinimleri birlikte ele alındığında mühendisler, bileşenleri bağımsız olarak seçmek yerine komple koruma stratejisini değerlendirebilirler.
5. Sızıntı Korumalı MCCB Nerede Kullanılır?
Uygun uygulama elektrik tasarımına, yerel gereksinimlere ve ürün özelliklerine bağlıdır. Tipik uygulama alanları şunları içerir:
- Ticari bina dağıtım panoları
- Endüstriyel güç dağıtım sistemleri
- Fabrika üretim ekipmanları
- Motor ve makine besleyicileri
- Atölyeler ve üretim tesisleri
- Altyapı ve yardımcı kurulumlar
- Toprak kaçağının izlenmesini gerektiren elektrikli ekipmanlar
- Panel alanının sınırlı olduğu dağıtım sistemleri
- Koordineli aşırı yük, kısa devre ve kaçak akım koruması gerektiren projeler
MCCB'ler endüstriyel ve ticari dağıtımda yaygın olarak kullanılmaktadır çünkü mevcut değerleri ve kesme yetenekleri, tipik küçük dal devre kesici aralığının ötesindeki uygulamaları kapsayabilir.
6. Alıcılar Seçimden Önce Neleri Kontrol Etmeli?
Yalnızca nominal amperajı temel alan kaçak korumalı bir MCCB'nin seçilmesi, kurulum sırasında sorunlara neden olabilir. Alıcılar, bir modeli onaylamadan önce üreticiye veya elektrik mühendisine yeterli sistem bilgisini sağlamalıdır.
- Anma akımı:Beklenen sürekli yükü belirleyin ve tüm devre tasarımına göre uygun bir akım değerini seçin.
- Çalışma voltajı:Sistem voltajını ve ürünün amaçlanan AC uygulamasına uygun olup olmadığını doğrulayın.
- Kutup sayısı:Sistemin 3P, 4P veya başka bir konfigürasyon gerektirip gerektirmediğini kontrol edin.
- Kısa devre yeteneği:Mevcut olası arıza akımını doğrulayın ve kesicinin uygun bir kesme değerine sahip olduğundan emin olun.
- Sızıntı hassasiyeti:Amaçlanan koruma stratejisi için gereken artık çalışma akımını belirleyin.
- Zaman gecikmesi:Yukarı veya aşağı yöndeki cihazlarla koordinasyon için anlık çalışmanın mı yoksa zaman gecikmeli yanıtın mı gerekli olduğunu düşünün.
- Kurulum koşulları:Ortam sıcaklığını, muhafazayı, nemi, rakımı ve diğer ilgili çevresel faktörleri inceleyin.
- Standartlar ve sertifikalar:Hedef pazarda gerekli olan standartları ve onayları doğrulayın.
7. Açıklanan Temel Parametreler
Farklı MCCB sızıntı koruma ürünlerini karşılaştırırken aşağıdaki parametreler özellikle önemlidir.
| Parametre | Neden Önemlidir? | Alıcıların Neleri Onaylaması Gerekiyor? |
|---|---|---|
| Nominal Akım (In) | Devre kesicinin belirtilen koşullar altında taşımak üzere tasarlandığı akım seviyesini tanımlar. | Kesiciyi devre yüküne ve iletken tasarımına göre eşleştirin. |
| Nominal Gerilim (Ue) | Uygulama için elektriksel çalışma voltajını tanımlar. | Sistem voltajıyla uyumluluğu doğrulayın. |
| Kırma Kapasitesi | Belirtilen test koşulları altında kesicinin güvenli bir şekilde kesebileceği arıza akımını gösterir. | Ürün değerini mevcut kısa devre akımıyla karşılaştırın. |
| Kaçak Akım Ayarı | Kaçak korumanın çalıştığı artık akım seviyesini belirler. | Gerekli hassasiyeti ve ayar aralığını onaylayın. |
| Zaman Gecikmesi | Sızıntı korumasının diğer koruyucu cihazlarla koordine edilmesine yardımcı olabilir. | Gerekli yanıtın anlık mı yoksa gecikmeli mi olduğunu kontrol edin. |
| Kutup Sayısı | Hangi iletkenlerin anahtarlandığını ve korunduğunu belirler. | 3P, 4P veya diğer gerekli yapılandırmayı onaylayın. |
| Standartlar | Ürün performansı ve testi için bir çerçeve sağlar. | Geçerli IEC, bölgesel ve proje gerekliliklerini doğrulayın. |
Örneğin, kaçak akım korumasına sahip mevcut ticari ürünler, farklı nominal akım, kutup konfigürasyonu, çalışma gerilimi ve kesme kapasitesi kombinasyonları sunabilir. Bu spesifikasyonlar, yalnızca ürün kategorisinden varsayılmak yerine her zaman gerçek ürün veri sayfasına göre kontrol edilmelidir.
8. Sızıntı Korumalı MCCB ile Ayrı Koruma Cihazları Karşılaştırması
Hem entegre hem de ayrı koruma düzenlemeleri teknik açıdan uygun olabilir. Daha iyi konfigürasyon projenin elektrik mimarisine, alan gereksinimlerine, koordinasyon stratejisine ve satın alma tercihlerine bağlıdır.
| Düşünce | Sızıntı Korumalı MCCB | Ayrı Koruma Düzenlemesi |
|---|---|---|
| Panel Düzeni | Kompakt bir düzenleme sağlayabilir. | Ek montaj alanı gerektirebilir. |
| Kablolama | Ayrı koruma bileşenleri arasındaki ara bağlantıyı azaltabilir. | Ek kablolama ve koordinasyon gerektirebilir. |
| Koruma Fonksiyonları | Kombine bir koruma düzenlemesi etrafında tasarlanmıştır. | Fonksiyonlar bağımsız olarak seçilebilir. |
| Bakım | Daha az ayrı bileşen denetimi kolaylaştırabilir. | Bireysel bileşenler tasarıma bağlı olarak ayrı ayrı değiştirilebilir. |
| Özelleştirme | Mevcut kesici ve sızıntı koruma konfigürasyonlarına bağlıdır. | Farklı cihazları birleştirerek esneklik sunabilir. |
Önemli olan entegrasyonun otomatik olarak uygunluk anlamına gelmemesidir. Seçilen kombinasyon yine de kurulumun elektrik gereksinimlerini karşılamalıdır.
9. Kurulum ve Bakım Konuları
Doğru kesiciyi seçmek kadar doğru kurulum da önemlidir. Kablolama, topraklama düzenlemesi, ayarlar veya kurulum ortamı yanlışsa, sızıntı korumalı iyi tasarlanmış bir MCCB bile istenilen performansı sağlayamayabilir.
Kabloları Dikkatlice Kontrol Edin
Üreticinin bağlantı şemasını ve kurulum talimatlarını izleyin. Kaçak akım algılama sisteminin amaçlandığı gibi çalışabilmesi için varsa faz ve nötr iletkenleri doğru şekilde düzenlenmelidir.
Sızıntı Ayarını Doğrulayın
Mevcut en düşük kaçak akım ayarının otomatik olarak uygun olduğunu varsaymayın. Ayar, amaçlanan koruma fonksiyonuna ve devrenin elektriksel özelliklerine uygun olmalıdır.
Seçiciliği Düşünün
Büyük dağıtım sistemleri birden fazla koruyucu cihaz içerebilir. Uygun bir aşağı akış arızasının, tesisatın çok daha büyük bir bölümünün gereksiz yere bağlantısını kesmemesi için bunların çalışma özellikleri birlikte gözden geçirilmelidir.
Fonksiyonel Test Gerçekleştirin
Ürünün bir test işlevi sağladığı durumlarda, test işlemi imalatçının tavsiye ettiği prosedüre ve kurulum için geçerli gerekliliklere uygun olarak yapılmalıdır. Bazı kaçak akım cihazları test fonksiyonları ve ek izleme özellikleri sağlar.
10. Shanghai DaDa Electric Co., Ltd. ve Sızıntı Koruma Çözümleri
Şanghay DaDa Electric Co., Ltd., geleneksel devre koruması ve kaçak korumanın birlikte çalışması gereken uygulamalar için tasarlanmış MCCB çözümleri sunmaktadır. DAM1L serisi, bina elektrik sistemleri, endüstriyel alanlar ve diğer düşük voltaj dağıtım ortamları gibi uygulamalar için tasarlanmış, entegre kaçak akım korumasına sahip bir MCCB örneğidir.
Ürün bilgileri, dört kutuplu yapı, geniş nominal akım aralığı ve ayarlanabilir toprak kaçağı koruması gibi konfigürasyonları gösterir. Modele bağlı olarak, kaçak çalışma akımı belirli bir aralıkta yapılandırılabilir ve böylece koruma stratejisinin farklı uygulamalara uyarlanması sağlanır.
Yurt dışındaki alıcılar, distribütörler, pano imalatçıları ve elektrik yüklenicileri için en faydalı yaklaşım, teklif istemeden önce tedarikçiye proje gerekliliklerini sağlamaktır. Bu, istenen konfigürasyonda gerekli akım değerinin, kutup düzeninin, sızıntı ayarının, kesme kapasitesinin ve sertifikasyonun mevcut olup olmadığının belirlenmesine yardımcı olur.
Soruşturmaya Dahil Edilecek Bilgiler
- Gerekli nominal akım
- Sistem voltajı ve frekansı
- Kutup sayısı
- Gerekli kaçak akım hassasiyeti
- Gerekli zaman geciktirme fonksiyonu
- Beklenen kısa devre akımı veya gerekli kesme kapasitesi
- Kurulum ortamı
- Hedef pazar ve sertifikasyon gereklilikleri
- Gerekli miktar
- Varsa OEM veya özelleştirilmiş gereksinimler
Bu ayrıntıların başlangıçta sağlanması, teknik iletişimi daha verimli hale getirebilir ve son kuruluma uymayan bir kesici seçme riskini azaltabilir.
11. Sıkça Sorulan Sorular
Sızıntı koruması, istenmeyen bir akım yolunun neden olduğu artık akımı algılar ve yapılandırılmış çalışma eşiğine ulaşıldığında kesicinin açmasını başlatabilir. Geleneksel aşırı yük ve kısa devre korumasından farklı bir durumu ele alır.
Hayır. Sıradan bir MCCB, aşırı yük ve kısa devre koruması gibi işlevler sağlarken, kaçak korumalı konfigürasyon, artık akım tespiti ve korumasını da sağlar.
Sızıntı koruması, elektriksel tehlikelere katkıda bulunabilecek belirli anormal akım yollarının tespit edilmesine yardımcı olabilir. Ancak yangının önlenmesi, elektrik kurulumunun tamamına, ekipmanın durumuna, koruma ayarlarına ve geçerli güvenlik önlemlerine bağlıdır.
Her kuruluma uygun tek bir ayar yoktur. Uygun değer, koruma amacına, devre özelliklerine, ekipmana ve geçerli elektrik gereksinimlerine bağlıdır. Ayar kalifiye personel tarafından belirlenmelidir.
Bir MCCB konfigürasyonu normalde geleneksel devre kesici koruma fonksiyonları etrafında tasarlanır, ancak tam koruma fonksiyonları spesifik modele ve açma ünitesi konfigürasyonuna bağlıdır. Her zaman üreticinin teknik belgelerini doğrulayın.
IEC 60947-2, alçak gerilim devre kesiciler için önemli bir standarttır ve artık akım koruması içeren devre kesicilerle ilgili gereklilikleri içerir. Bölgesel standartlar ve projeye özel gereksinimler de geçerli olabilir.
Evet, elektriksel değerleri, koruma özellikleri ve çevresel özellikleri kurulumla eşleştiğinde endüstriyel dağıtım ve ekipman uygulamalarında uygun modeller kullanılabilir.
Gerekli akım, gerilim, kutuplar, kesme kapasitesi, kaçak akım ayarı, zaman gecikmesi gereksinimi, kurulum koşulları, miktar ve hedef sertifikasyonunu sağlayın. Bu, üreticiye uygun bir konfigürasyon önermek için yeterli bilgi sağlar.
12. Sonuç
Sızıntı korumalı bir MCCB, elektriksel korumanın iki önemli alanını ele alır: geleneksel aşırı akım koruması ve kaçak akımın tespiti. Bu işlevleri koordineli bir çözüme dönüştürerek, elektrik güvenliğinin, panel alanının ve sistem koordinasyonunun önemli olduğu güç dağıtım tasarımlarının basitleştirilmesine yardımcı olabilir.
En önemli adım ürün adının ötesine bakmaktır. Nominal akım, çalışma gerilimi, kesme kapasitesi, kutup konfigürasyonu, kaçak hassasiyeti, zaman gecikmesi, kurulum koşulları ve geçerli standartların tümü, belirli bir MCCB'nin proje için uygun olup olmadığını etkiler.
Ticari binalar, endüstriyel tesisler, dağıtım panelleri veya OEM uygulamaları için sızıntı korumalı MCCB'leri değerlendiren alıcılar için, doğrudan gerçek elektrik gereksinimlerinden yola çıkarak çalışmak, uygun bir konfigürasyonu belirlemenin en güvenilir yoludur.
