Güvenilir Motor Çalışması için Motor Koruma Devre Kesicisi Neden Gereklidir?

Elektrik motorları endüstriyel otomasyonun, üretim sistemlerinin, HVAC ekipmanlarının, pompaların, konveyörlerin, kompresörlerin ve sayısız ticari uygulamanın arkasındaki itici güçtür. Ancak motorlar, aşırı yükler, kısa devreler, faz arızaları, kilitli rotor koşulları ve voltaj dalgalanmaları gibi çeşitli elektriksel risklerle karşı karşıyadır. Uygun koruma olmadığında bu sorunlar maliyetli arıza sürelerine, ekipman hasarına, güvenlik tehlikelerine ve operasyonel verimliliğin azalmasına neden olabilir.

Bu kapsamlı kılavuz, bilmeniz gereken her şeyi açıklamaktadırMotor Koruma Devre Kesicileri(MPCB'ler), çalışma prensipleri, faydaları, seçim kriterleri, kurulumla ilgili hususlar, uygulamalar, bakım uygulamaları ve kaçınılması gereken yaygın hatalar dahil. İster mühendis, yüklenici, tesis yöneticisi veya ekipman üreticisi olun, bu makale değerli motor varlıklarını korurken bilinçli kararlar vermenize yardımcı olacaktır.

Motor Koruma Devre Kesicisi Nedir?

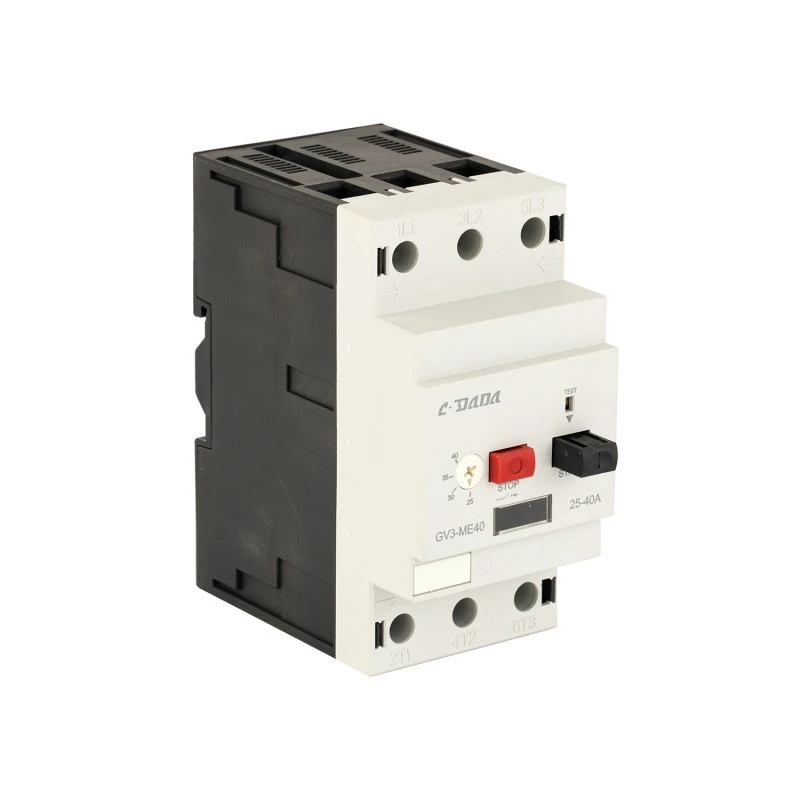

Motor Koruma Devre Kesicisi (MPCB), elektrik motorlarını anormal çalışma koşullarından korumak için özel olarak tasarlanmış özel bir elektrik koruma cihazıdır. Standart devre kesicilerden farklı olarak MPCB, aşırı yük korumasını, kısa devre korumasını ve faz kaybı korumasını tek bir kompakt cihazda birleştirir.

Birincil amacı, zararlı elektrik koşullarını motor sargılarına, yalıtım sistemlerine, yataklara ve bağlı ekipmanlara zarar vermeden önce tespit etmektir. MPCB'ler genellikle motor kontrol merkezlerine, endüstriyel kontrol panellerine, üretim tesislerine, ticari binalara ve otomasyon sistemlerine kurulur.

MPCB'ler, birden fazla koruma fonksiyonunu tek bir cihaza entegre ederek elektrik sistemi tasarımını basitleştirirken güvenilirliği ve güvenliği artırır.

Elektrik Motorlarının Neden Korunmaya İhtiyacı Var?

Elektrik motorları işletmeler için önemli bir yatırımdır. Tek bir motor arızası bile üretimde gecikmelere, pahalı onarımlara ve operasyonel kesintilere neden olabilir.

Yaygın motor tehditleri şunları içerir:

• Aşırı yükleme koşulları
• Kısa devreler
• Faz dengesizliği
• Faz kaybı
• Kilitli rotor durumları
• Düşük gerilim olayları
• Aşırı başlatma akımları
• Mekanik sıkışmalar
• Kablolama hataları
• Yalıtım dökümü

Yeterli koruma olmadığında bu sorunlar, motor sargılarına zarar veren ve ekipmanın ömrünü önemli ölçüde kısaltan aşırı ısı üretebilir.

Motor Koruma Devre Kesicisi Nasıl Çalışır?

Bir MPCB, bir motor devresinden akan elektrik akımını sürekli olarak izler. Anormal koşullar meydana geldiğinde kesici, hasar oluşmadan önce gücü otomatik olarak keser.

Cihazda genellikle iki koruma mekanizması kullanılır:

• Termal Koruma:Uzun süreli aşırı yük akımlarına yanıt verir.
• Manyetik Koruma:Kısa devre arızalarına anında müdahale eder.

Termal elemanlar aşırı akımın ürettiği ısıya tepki verirken, manyetik elemanlar ani akım artışlarını algılar ve neredeyse anında alarm verir.

Bu ikili koruma yaklaşımı, hem kademeli hem de ani elektrik arızalarının etkili bir şekilde ele alınmasını sağlar.

Bir MPCB'nin Temel Bileşenleri

Modern motor koruma devre kesicileri birkaç entegre bileşen içerir:

• Termal aşırı yük röle mekanizması
• Manyetik kısa devre açma ünitesi
• Geçerli ayar kadranı
• Manuel AÇMA/KAPAMA düğmesi
• Seyahat göstergesi
• Ark söndürme odası
• Bağlantı terminalleri
• Yardımcı kontak uyumluluğu

Bu bileşenler bir arada, çalıştırma ve bakım kolaylığını korurken kapsamlı motor koruması sağlar.

MPCB ​​Kullanmanın Başlıca Faydaları

Farklı sektörlerdeki işletmeler, önemli operasyonel avantajlar sundukları için MPCB'leri seçiyor.

Pahalı motor değiştirmeleri ve üretim kesintilerini önleyerek mali faydalar çoğu zaman ilk yatırımdan daha ağır basar.

Motor Koruma Devre Kesici ve Geleneksel Koruma Cihazları

Bu karşılaştırma, kritik motor uygulamalarında neden özel motor koruma cihazlarının tercih edildiğini açıkça göstermektedir.

Ortak Endüstriyel Uygulamalar

Motor Koruma Devre Kesicileri çok sayıda endüstride kullanılmaktadır:

• Üretim tesisleri
• Su arıtma tesisleri
• HVAC sistemleri
• Madencilik işlemleri
• Petrol ve gaz tesisleri
• Gıda işleme tesisleri
• Paketleme makineleri
• Konveyör sistemleri
• Pompa istasyonları
• Ticari binalar

Elektrik motorlarının kritik bir operasyonel rol oynadığı her yerde, MPCB'ler güvenilirliğin ve sürekliliğin sağlanmasına yardımcı olur.

Doğru Motor Koruma Devre Kesici Nasıl Seçilir

Doğru MPCB'yi seçmek, çeşitli faktörlerin dikkatli bir şekilde değerlendirilmesini gerektirir.

Doğru boyutlandırma, etkili korumayı sürdürürken istenmeyen açmaları da önler.

En İyi Kurulum Uygulamaları

• Üreticinin yönergelerini izleyin.
• Kablo bağlantılarını doğrulayın.
• Uygun havalandırmayı sağlayın.
• Önerilen kablo boyutlarını kullanın.
• Yalıtım testi yapın.
• Tork özelliklerini kontrol edin.
• Tüm devreleri açıkça etiketleyin.
• Devreye alma testleri yapın.

Profesyonel kurulum, operasyonel güvenilirliği ve güvenlik performansını önemli ölçüde artırır.

Bakım ve Sorun Giderme

Rutin bakım, kesici performansının ve ömrünün en üst düzeye çıkarılmasına yardımcı olur.

• Terminalleri düzenli olarak inceleyin.
• Aşırı ısınma işaretlerini kontrol edin.
• Yolculuk ayarlarını doğrulayın.
• İşletimi periyodik olarak test edin.
• Toz birikimini giderin.
• Rahatsız edici gezileri izleyin.
• Yükleme koşullarını inceleyin.

Potansiyel sorunların erken tespiti, beklenmedik arızaları ve maliyetli kesintileri önler.

Kaçınılması Gereken Yaygın Hatalar

• Kırıcının aşırı boyutlandırılması
• Motor etiketi verilerinin dikkate alınmaması
• Yanlış mevcut ayarlar
• Kötü terminal bağlantıları
• Bakım eksikliği
• MPCB'ler yerine standart kesicilerin kullanılması
• Çevre koşullarını göz ardı etmek

Bu hatalardan kaçınmak, motor koruma etkinliğini önemli ölçüde artırabilir.

Motor Koruma Teknolojisinde Gelecek Trendler

Endüstriyel otomasyon, motor koruma sistemlerinde yenilikçiliği desteklemeye devam ediyor.

Ortaya çıkan gelişmeler şunları içerir:

• Akıllı izleme entegrasyonu
• Endüstriyel IoT bağlantısı
• Tahmine dayalı bakım yetenekleri
• Uzaktan teşhis
• Enerji verimliliği analitiği
• Bulut tabanlı izleme platformları
• Gelişmiş dijital koruma algoritmaları

Bu teknolojiler motor sağlığına ve operasyonel performansa ilişkin daha fazla görünürlük sağlar.

Sıkça Sorulan Sorular

S1: Motor Koruma Devre Kesicisinin temel amacı nedir?

Motor Koruma Devre Kesicisi, motorları aşırı yüklerden, kısa devrelerden ve faz arızalarından korur.

S2: MPCB bir sigortanın yerini alabilir mi?

Birçok uygulamada evet. MPCB'ler sıfırlanabilir koruma ve motora özgü ek özellikler sunar.

S3: Doğru MPCB boyutunu nasıl belirlerim?

Motorun isim plakasında gösterilen nominal akımını ve çalışma özelliklerini kullanın.

S4: MPCB'ler üç fazlı motorlar için uygun mudur?

Evet. Çoğu endüstriyel MPCB, üç fazlı motor koruması için özel olarak tasarlanmıştır.

S5: Bir MPCB ne sıklıkla denetlenmelidir?

Muayene sıklığı çalışma koşullarına bağlıdır, ancak genellikle yıllık muayeneler tavsiye edilir.

S6: MPCB'ler bakım maliyetlerinin azaltılmasına yardımcı olabilir mi?

Evet. MPCB'ler, motor hasarını ve beklenmedik arızaları önleyerek bakım masraflarını önemli ölçüde azaltabilir.

Çözüm

Motor Koruma Devre Kesicisi, herhangi bir motorla çalışan elektrik sistemindeki en önemli bileşenlerden biridir. Aşırı yüklere, kısa devrelere, faz arızalarına ve diğer potansiyel olarak zarar verici koşullara karşı kapsamlı koruma sağlarken operasyonel güvenilirliği ve ekipman ömrünü artırır.

İster bir üretim tesisi, ticari bina, su arıtma tesisi veya endüstriyel otomasyon sistemi işletiyor olun, doğru motor koruma çözümüne yatırım yapmak, kritik varlıkların korunmasına, arıza sürelerinin azaltılmasına ve işyeri güvenliğinin arttırılmasına yardımcı olur.

Şanghay DaDa Electric Co., Ltd.dünya çapındaki endüstriyel ve ticari uygulamaların zorlu gereksinimlerini karşılamak üzere tasarlanmış güvenilir devre koruma ürünleri sağlamaya kendini adamıştır.

Bize Ulaşınproje gereksinimlerinizi tartışmak, teknik destek almak ve işletmeniz için ideal motor koruma çözümünü keşfetmek için bugün.
