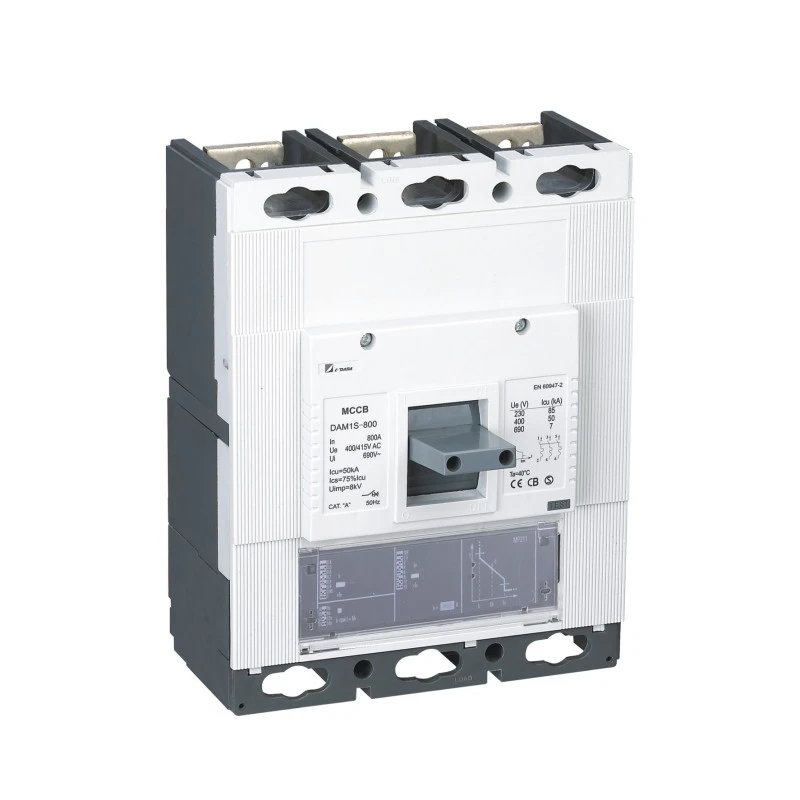

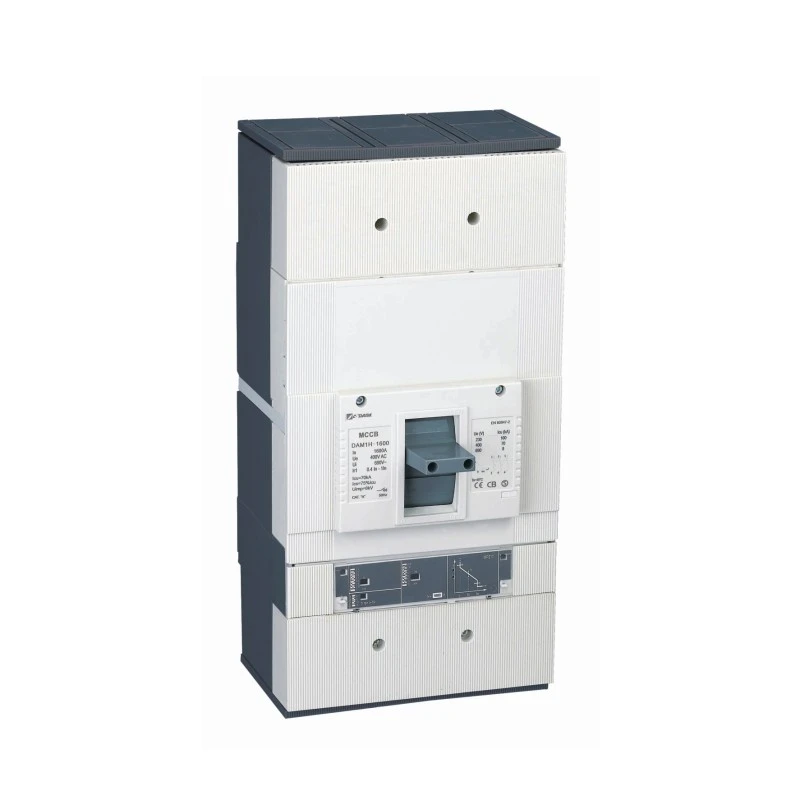

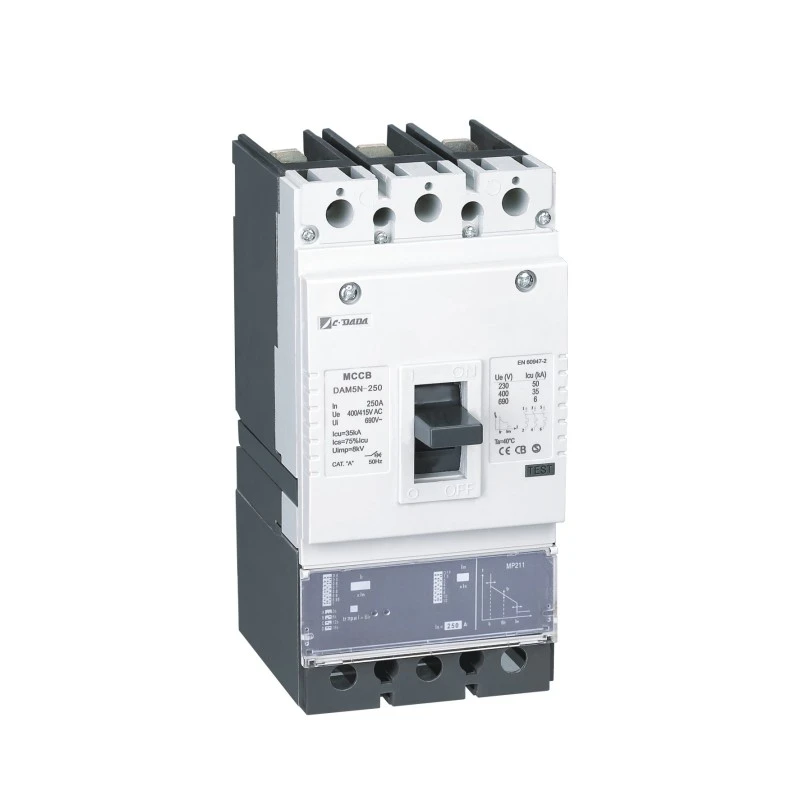

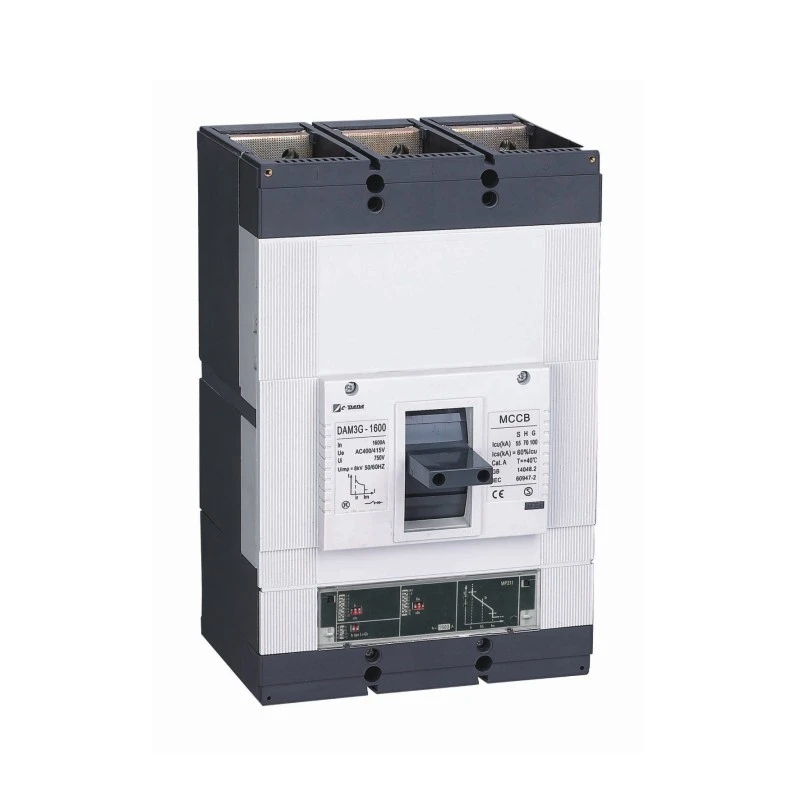

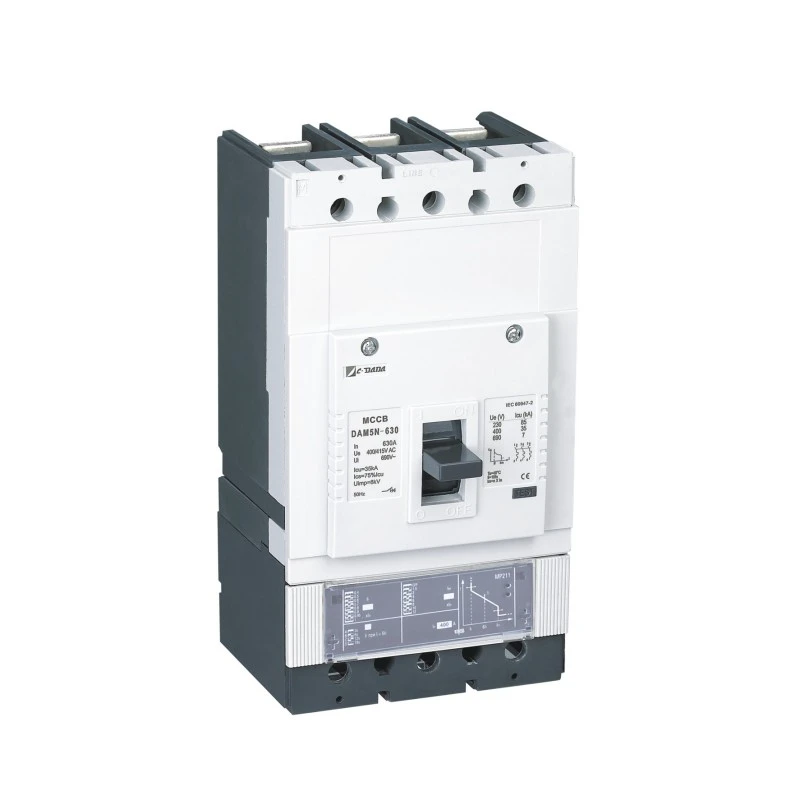

Elektronik Tip Kompakt Devre Kesici

Hassasiyet, zeka ve güvenilirlik gerektiren modern güç sistemleri için Shanghai DADA Electric CO., LTD'nin Elektronik Tip Kalıplanmış Kutulu Devre Kesicisi. alçak gerilim korumasında yeni bir standart belirliyor. Geleneksel termal manyetik kesicilerden farklı olarak bu akıllı MCCB, ortam sıcaklığı dalgalanmalarından etkilenmeyen son derece doğru, programlanabilir aşırı akım koruması sağlamak için mikroişlemci tabanlı bir elektronik açma ünitesi kullanır.

%40 ila %100 In (termal) ve 1,5× ila 12× In (manyetik) arasında ayarlanabilir ayarlarla, veri merkezleri, endüstriyel tesisler, hastaneler ve yenilenebilir enerji sistemlerinde karmaşık koordinasyon için eşsiz esneklik sunar. 400V/415V'de 100A ile 1600A arasında derecelendirilen bu ürün, kompakt tasarımı gelişmiş işlevsellik ile birleştirir ve elektronik aksam arızalansa bile aşırı arızalar sırasında arıza korumalı doğrudan açma özelliğine sahiptir.

Temel Özellikler

Modeli: CDADA DAM2/DE Serisi (Elektronik Tip Kompakt Devre Kesici)

Tür: Elektronik Kalıplanmış Kutulu Devre Kesici

Kutuplar: 3P / 4P

Nominal Gerilim (Ue): 400V / 415V AC

Nominal Akım (In): 100A – 1600A

Gezi Birimi: Mikroişlemci tabanlı elektronik sürüm

Termal Ayar (Ir): In'in %40 – %100'ü

Manyetik Ayar (Im): 1,5× – 12× In

Avantajları

★ Geniş aralık: 100A - 1600A(AC)

★ Kompakt boyutlar

★ Ayarlanabilir termal ayar (%40-100)In.

★ Ayarlanabilir manyetik ayar (1,5-12 kez) In.

★ Açmak için düğmeye basılması olanağı.

★ Ayrı ana ve ark kontakları

★ Geniş aksesuar yelpazesi.

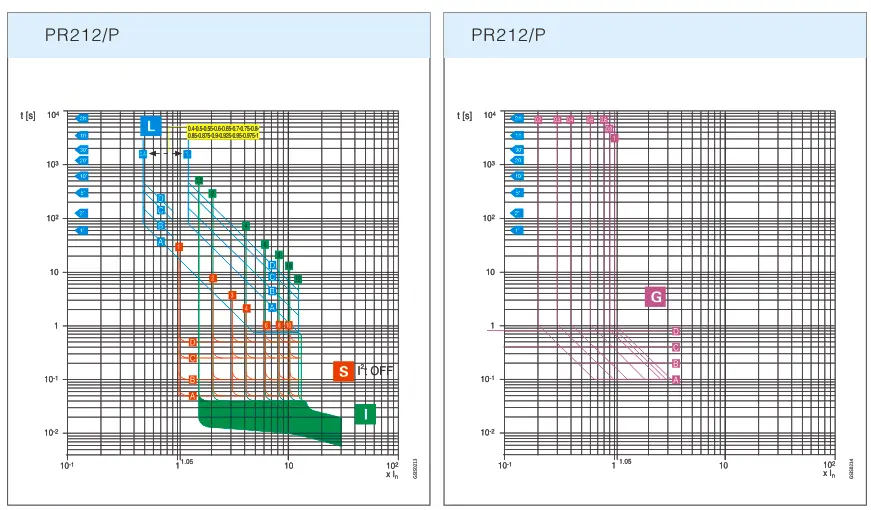

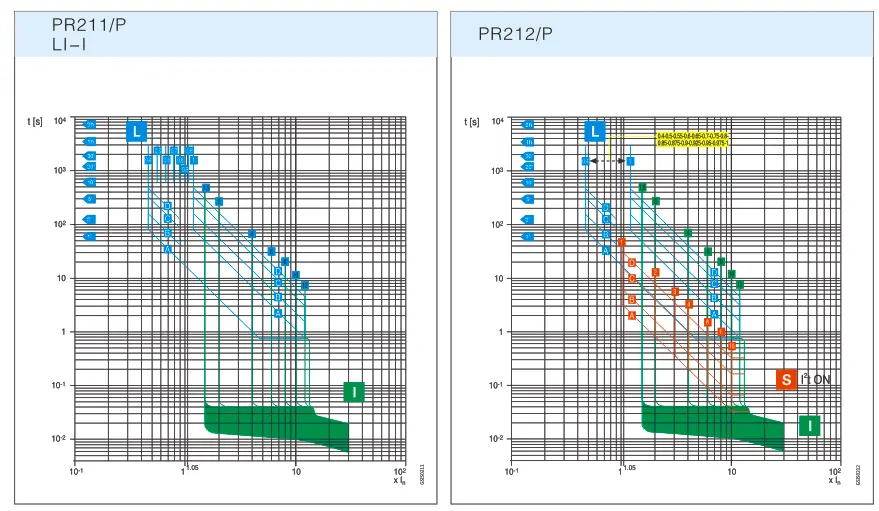

Elektronik serbest bırakma karakteristik eğrisi

Elektriksel parametreler

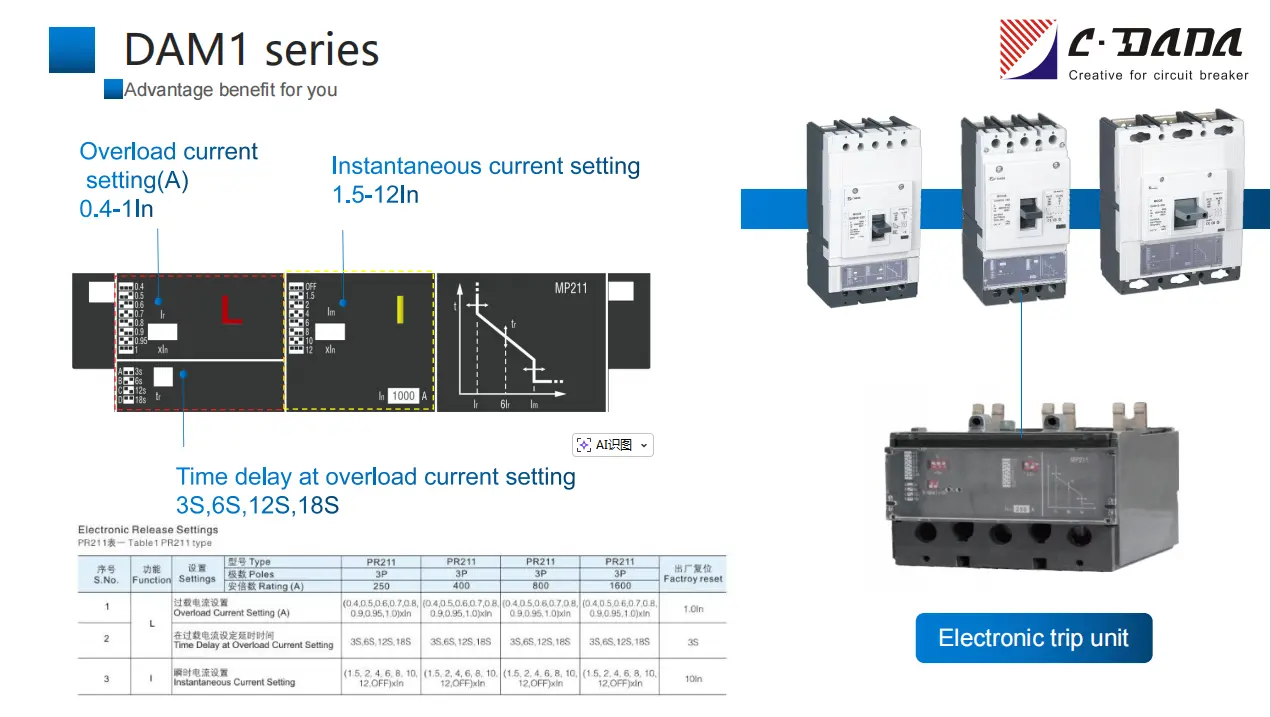

Tablo 1 PR211 tipi

S.Hayır.

İşlev

Ayarlar

Tip

PR211

PR211

PR211

PR211

Fabrika sıfırlaması

Direkler

3P

3P

3P

3P

Derecelendirme (A)

250

400

800

1600

1

L

Aşırı Yük Akımı Ayarı (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 inç

2

Aşırı Yük Akım Ayarında Zaman Gecikmesi

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Anlık Akım Ayarı

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

10 inç

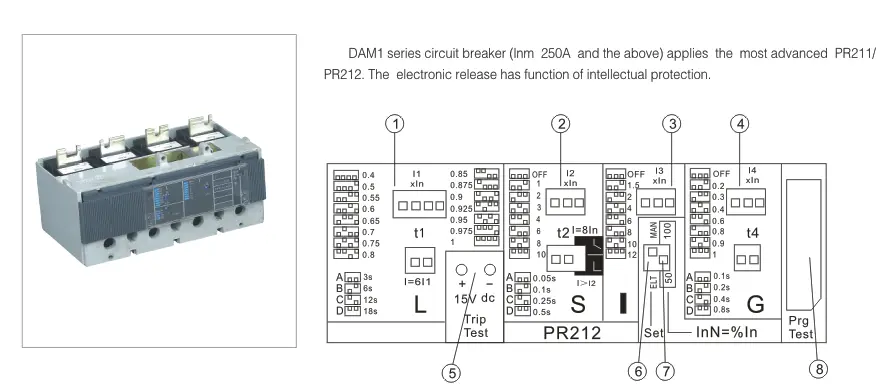

Tablo 2 PR212 tipi

S.Hayır.

İşlev

Ayarlar

Tip

PR212

PR212

PR212

PR212

Fabrika sıfırlaması

Direkler

3P

3P

3P

3P

Derecelendirme (A)

250

400/630

800

1600

1

L

Aşırı Yük Akımı Ayarı (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 inç

2

Aşırı Yük Akım Ayarında Zaman Gecikmesi

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kısa Devre Akımı Ayarı (A)

(1, 2, 3, 4, 6, 8, 10，KAPALI)xIn

(1, 2, 3, 4, 6, 8, 10,KAPALI)xIn

(1, 2, 3, 4, 6, 8, 10,KAPALI)xIn

(1, 2, 3, 4, 6, 8, 10,KAPALI)xIn

6 Giriş

4

Kısa Devre Akımı Ayarında Gecikme Süresi

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Anlık Akım Ayarı

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

(1,5, 2, 4, 6, 8, 10, 12,KAPALI)xIn

10 inç

6

G

Topraklama Arızası Akım Ayarı (A)

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, KAPALI)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, KAPALI)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, KAPALI)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, KAPALI)xIn

1,0 inç

7

Topraklama Arızası Ayarında Zaman Gecikmesi

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

Elektrik veya elektronik parametre setinin seçimi

Fonksiyon SET (ELT/MAN anahtarı)

9

Sıfır hattının dip anahtarının parametrelerini ayarlamak için kullanılır

InN=%In, anahtar 50/100

10

Bağlantı ölçüm cihazı için soket

Panel soketi

Neden CDADA Elektronik MCCB'yi Seçmelisiniz?

★ Sadece Otomasyon Değil, Gerçek Zeka
Mikroişlemci, mevcut dalga biçimlerini sürekli olarak analiz ederek hassas ters zamanlı, kesin zamanlı ve anlık koruma sağlar; ısı veya eskime nedeniyle herhangi bir sapma olmaz.

★ Arızaya Karşı Korumalı Tasarım
Elektronik devre arızalansa bile doğrudan elektromanyetik mandal, ciddi kısa devreler sırasında kesicinin açılmasını sağlar ve IEC 60947-2 güvenlik yedekliliği gerekliliklerini karşılar.

★ Üstün Koordinasyon
Ultra geniş ayar aralıkları (%40–100 Ir, 1,5–12× Im), yukarı akış/aşağı akış cihazlarıyla mükemmel koordinasyona olanak tanıyarak kesinti bölgelerini en aza indirir.

★ Geleceğe Hazır Altyapı
Bina Yönetim Sistemlerine (BMS) veya akıllı şebekelere entegrasyon için opsiyonel iletişim modülleriyle (Modbus RTU, Profibus) uyumludur.

★ Küresel Kalite, Rekabetçi Fiyat
ISO 9001 kapsamında Şangay'da, uluslararası sertifikalara sahip olarak üretilmiştir ve Asya'daki maliyet verimliliğinde Avrupa düzeyinde performans sunar.

★ Ürün geliştirme, iyileştirme ve kişiselleştirmeye odaklanan 15 mühendisten oluşan özel bir ekibimiz var.

İdeal Uygulamalar

Veri Merkezleri: Hassas seçici açma ile basamaklı arızaları önleyin

Hastaneler: Yaşam destek sistemleri için kesintisiz güç sağlayın

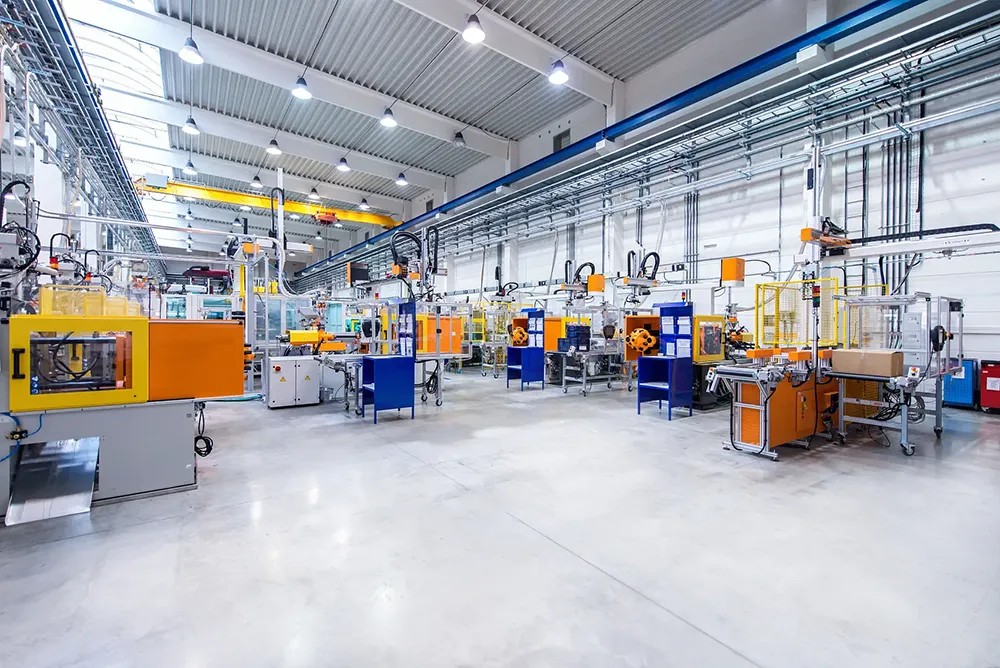

Endüstriyel Otomasyon: VFD'ler, kontrollü başlatıcılar ve robotlarla koordinasyon

Güneş/Rüzgar Çiftlikleri: Değişken üretim profillerine uyum sağlayın

Akıllı Ticari Binalar: Ekstra sayaçlara gerek kalmadan enerji izlemeyi etkinleştirin

Sıkça Sorulan Sorular (SSS)

S1: Elektronik bir MCCB'yi termal manyetik olandan farklı kılan nedir?

A1: Elektronik Tip Kompakt Devre Kesiciler, akımı analiz etmek ve açmaları yüksek hassasiyetle tetiklemek için bir mikroişlemci kullanır. Ortam sıcaklığından etkilenmezler, daha geniş ayar aralıkları sunarlar ve bimetal/solenoid tabanlı termal manyetik tiplerin aksine yük verilerinin kaydedilmesini sağlayabilirler.

S2: 1600A elektronik MCCB'nin 4 kutuplu konfigürasyonu mevcut mu?

C2: Evet — 250A'den 1600A'ya kadar tüm CDADA elektronik MCCB'lerin hem 3P hem de 4P versiyonları mevcuttur.

S3: Kısa devre sırasında elektronik koruma ünitesi arızalanırsa ne olur?

Cevap3: Kesicide mekanik bir yedekleme bulunur: aşırı arıza akımları sırasında (>12×In), manyetik bir mandal doğrudan açılmayı tetikler; elektronik devre dışıyken bile güvenliği garanti eder.

S4: Gerçek zamanlı akım değerlerini izleyebilir miyim?

Cevap4: Evet—elektronik açma ünitesi seçilebilir zaman pencerelerinde (örn. 24 saat) anlık, maksimum, minimum ve ortalama akımı görüntüler ve enerji yönetimi için faydalıdır.

S5: Neden diğer akıllı MCCB markaları yerine CDADA'yı seçmelisiniz?

Cevap5: CDADA şunları sunar:

● Gerçek çift aralıklı ayarlanabilirlik (birçok rakip Im'i ≤10× ile sınırlandırıyor)

● Arıza korumalı mekanik yedekleme (tüm “elektronik” MCCB'lerde buna sahip değildir)

● Kompakt boyut—eski panellere değişiklik yapılmadan sığar

● Güçlü küresel sertifikasyon portföyü (ASTA, KEMA, CE)

● İngilizce teknik destekle OEM dostu fiyatlandırma
