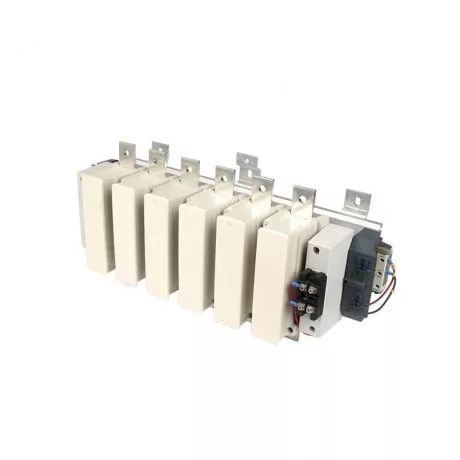

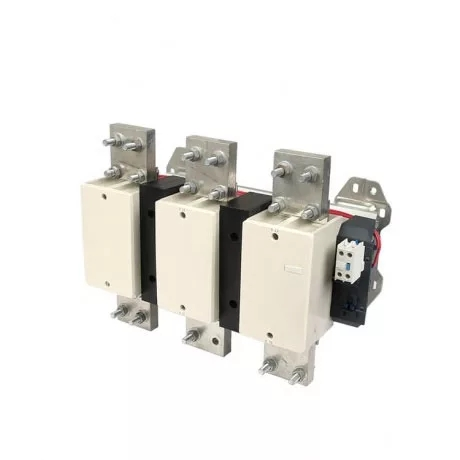

F Kontaktör

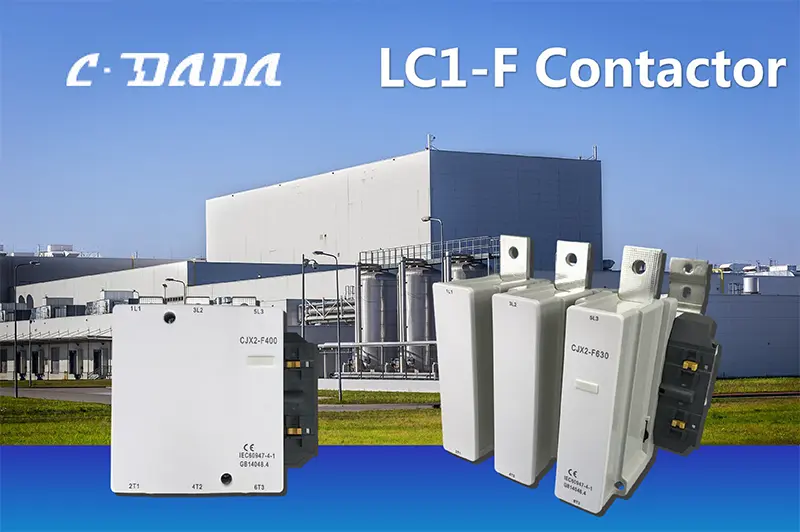

Büyük ölçekli endüstriyel sistemlerin güç taleplerini, profesyonel tedarikçi Shanghai DADA Electric CO., LTD tarafından tasarlanan yüksek akımlı bir AC kontaktör olan CDADA LC1-F Serisi F Kontaktör ile karşılayın. IEC/EN 60947-4-1 standartlarına uygundur. Ağır hizmet motor kontrolü ve güç anahtarlaması için tasarlanan LC1-F serisi, 115A'den 1000A'ya kadar nominal çalışma akımlarını destekler ve 500kW'a (380–415V'de, AC-3 hizmetinde) veya 690V'de 670kW'a kadar 3 fazlı sincap kafesli motorları kontrol eder.

3 kutuplu veya 4 kutuplu konfigürasyonları mevcut olup kompresörler, büyük pompalar, kırıcılar, HVAC soğutucular, madencilik ekipmanları ve su arıtma tesisleri için idealdir. AC-3 ve AC-4 kullanım oranlarıyla, hem standart motor başlatma hem de takma veya darbeli çalıştırma gibi zorlu uygulamaların üstesinden gelir. CE sertifikalı, 690V yalıtım sınıfına sahip ve –5°C ila +40°C arasındaki ortam sıcaklıklarında çalışabilen CDADA F Kontaktör, 2000 m yüksekliğe kadar zorlu ortamlarda bile sağlam, bakım dostu performans sunar.

Temel Özellikler

Seri: F Kontaktör

Marka: CDADA | Üretici: Shanghai DADA Electric CO.,LTD

Standart: IEC/EN 60947-4-1

Sertifika: CE

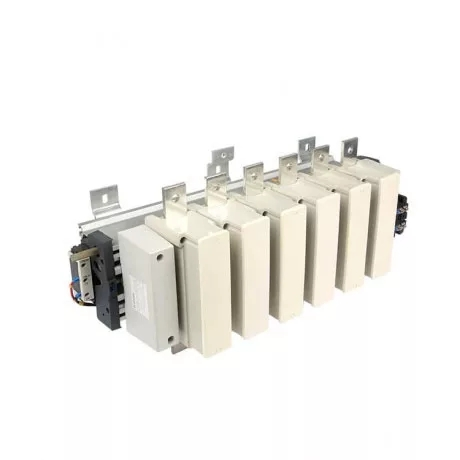

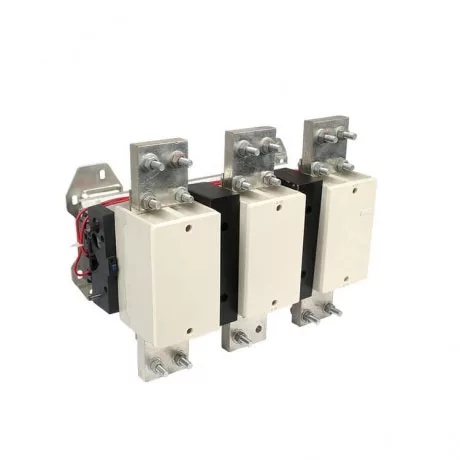

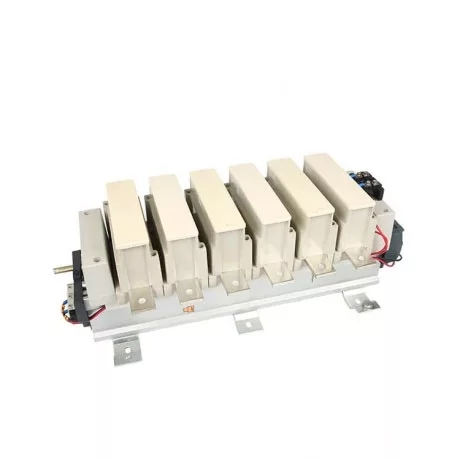

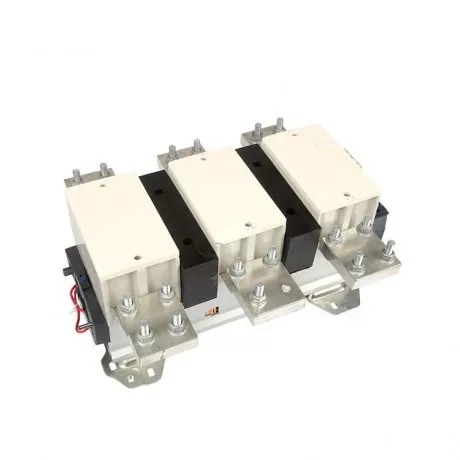

Kutuplar: 3P veya 4P (çoğu modelde sahada seçilebilir)

Nominal Çalışma Akımı (AC-3): 115A – 1000A

Motor Gücü Kontrolü (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Kullanım Kategorileri: AC-3 (motor çalışıyor), AC-4 (takma/inçleme)

Nominal Yalıtım Gerilimi: 690V AC

Ortam Sıcaklığı: –5°C ila +40°C

Yükseklik: ≤ 2000m

Montaj: Dikey ±5°, Montaj Kategorisi III

Bobin Gerilimleri (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Maksimum Konvansiyonel Isıtma Akımı (AC-1): 1200A'e kadar

Teknik veri sayfası

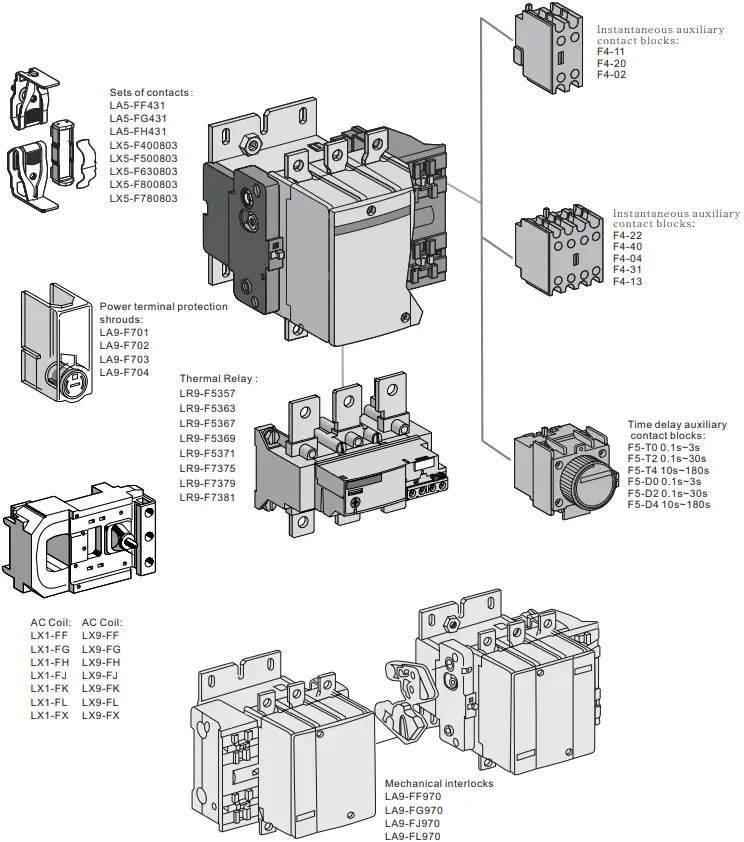

Aksesuarlar

Neden CDADA F Kontaktörünü Seçmelisiniz?

★ Gerçek Ağır Hizmet Performansı

1000A ve 500kW+'a kadar motorları destekler; madencilik, petrol ve gaz, çelik fabrikaları ve belediye altyapısı için idealdir.

★ Küresel Gerilim Uyumluluğu

Çok çeşitli AC bobin seçenekleri (415V, 480V, 600V dahil) Avrupa, Kuzey Amerika, Orta Doğu ve Afrika projelerine kusursuz entegrasyon sağlar.

★ Zorlu Döngüler için AC-4 Sınıfı

Temel kontaktörlerin aksine LC1-F, vinçler, asansörler ve ekstrüderler için kritik öneme sahip olan sık sık geri dönmeye, frenlemeye ve yavaş hareket etmeye dayanıklıdır.

★ 4 Kutuplu Esneklik

Gerektiğinde nötr konuma geçin; TT sistemleri, jeneratör setleri veya hassas endüstriyel yükler için idealdir.

★ Sağlam Termal ve Ark Yönetimi

Optimize edilmiş ark odaları ve yüksek iletkenlikli kontaklar, sürekli yük altında uzun elektrik ömrü ve düşük ısı üretimi sağlar.

★ OEM ve Panel Oluşturucuya Hazır

Standart DIN rayı veya vidalı montajla uyumludur ve tam motor yolverme çözümleri için CDADA termal aşırı yük röleleriyle mükemmel şekilde eşleşir.

★ Ar-Ge'ye sürekli yatırım yapıyor, küresel standartları ve pazar trendlerini izliyor ve ürün portföyümüzü geliştirmek için sektör uzmanlarıyla işbirliği yapıyoruz.

Tipik Uygulamalar

Büyük Motor Kontrolü: Kırıcılar, bilyalı değirmenler, santrifüj pompalar

Enerji ve Kamu Hizmetleri: Su/atık su tesisleri, elektrik santrali yardımcıları

HVAC: Endüstriyel soğutucular, soğutma kuleleri

Malzeme Taşıma: Konveyör bantları, kovalı elevatörler

Denizcilik ve Açık Deniz: Gemi motor sistemleri

Yenilenebilir kaynaklar: Pompalı hidroelektrik, biyokütle besleme sistemleri

Sıkça Sorulan Sorular (SSS)

S1: D ve F serisi kontaktörler arasındaki fark nedir?

A1:

● D Serisi (örn. LC1-D): Hafif ila orta işler için (95A / 45kW'a kadar).

● F Serisi (LC1-F): Ağır endüstriyel işler için (115A–1000A / 55kW–500kW+). → F serisi daha büyük temas boşluklarına, güçlendirilmiş ark oluklarına ve daha yüksek kısa süreli dayanıma sahiptir.

S2: Nötr anahtarlamak için 4P F kontaktör kullanabilir miyim?

A2: Evet. 4 kutuplu versiyon, bazı güvenlik veya izolasyon uygulamalarında (örn. jeneratör değişimi) gerekli olan 3 faz + nötrün tamamının bağlantısının aynı anda kesilmesine olanak tanır.

S3: Aşırı yük rölesine hala ihtiyaç var mı?

A3: Kesinlikle. Kontaktör yalnızca gücü anahtarlar; aşırı yüklere veya faz kaybına karşı koruma sağlamaz. Motor koruması için daima termal veya elektronik aşırı yük rölesiyle eşleştirin.

S4: “AC-4 dereceli” pratikte ne anlama geliyor?

Cevap4: Bu, kontaktörün, vinçlerde, preslerde ve karıştırıcılarda yaygın olan motor tıkanmasını (tersine frenleme) ve yavaş ilerlemeyi (kısa patlamalar) güvenli bir şekilde yönetebileceği anlamına gelir. Bu, yüksek akım dalgalanmalarına neden olur; AC-4 derecesi temas dayanıklılığı sağlar.

S5: Neden küresel markalar yerine CDADA F Kontaktörünü seçmelisiniz?

Cevap5: CDADA şunları sunar:

● Test belgeleriyle orijinal IEC 60947-4-1 uyumluluğu

● Gümüş alaşımlı kontaklardan veya ark bastırmadan ödün vermeden rekabetçi fiyatlandırma

● Küresel ihracat için tam bobin voltajı aralığı

● Çin'den hızlı numune ve toplu teslimat

● OEM desteği: özel etiketleme, paketleme ve teknik dosyalar (CE beyanı, kablo bağlantı şemaları)
