Aşırı Akım Korumalı Kaçak Akım Devre Kesicileri İçin Pratik Bir Kılavuz

RCBO nedir?

BirRCBO— aşırı akım korumalı artık akım devre kesici — aşırı yük korumasını, kısa devre korumasını ve artık akım (kaçak) tespitini tek bir kalıplanmış ünitede birleştiren düşük voltajlı bir koruyucu cihazdır. Kompakt muhafazanın içindeki termal manyetik açma mekanizması, aşırı yükleri ve kısa devreleri yönetirken, sıfır bileşenli bir akım transformatörü, canlı ve nötr iletkenlerde akan akımı sürekli olarak karşılaştırır. Fark, nominal kaçak akımı (IΔn) aştığında, cihaz milisaniyeler içinde devreye girerek kaçak akımın insanlara zarar vermesinden veya yangına yol açmasından önce beslemeyi keser.

RCBO ne zaman seçilmelidir: hem aşırı akım koruması hem de kişisel sızıntı koruması gerektiren son alt devreler - dış mekan prizleri, cihaz devreleri, garajlar, bodrumlar, banyolar ve diğer nemli veya kolay erişilebilen yerler.

DABL-63, RCBO sınıfına aittir: tek cihaz, üç koruma — tek fazlı ev tipi son devreler için en fazla alan ve maliyet açısından verimli seçim.

Doğru RCBO nasıl seçilir?

1. Nominal akım (In): devrenin sürekli yükünü, cihazların ani akımları için boşluk bırakarak eşleştirin (örn. 40A, standart ev cihazı devrelerini kapsar).

2. Kesme kapasitesi (Icn): kurulum noktasındaki olası kısa devre akımından daha yüksek olmalıdır; 6kA, tipik konut ve hafif ticari arıza seviyelerini kapsar.

3. Kutuplar: Kompakt DIN rayı montajlı tek fazlı son devreler için 1P+N.

4. Açma karakteristiği: Genel ev ve cihaz yükleri için C eğrisi (5–10× In); Hassas elektronikler için B eğrisi; Motorun çalıştırılması için D eğrisi.

5. Standartlar ve sertifikasyon: IEC/EN 61009-1 uyumluluğu ve CE işareti, uluslararası projelerin temelini oluşturur.

6. Uygulama: Dış mekan prizleri, cihaz devreleri ve garaj/bodrum aydınlatması, genel iç mekan devrelerinden daha yüksek hassasiyet gerektirebilir.

İyi tanımlanmış bir RCBO neye benziyor?

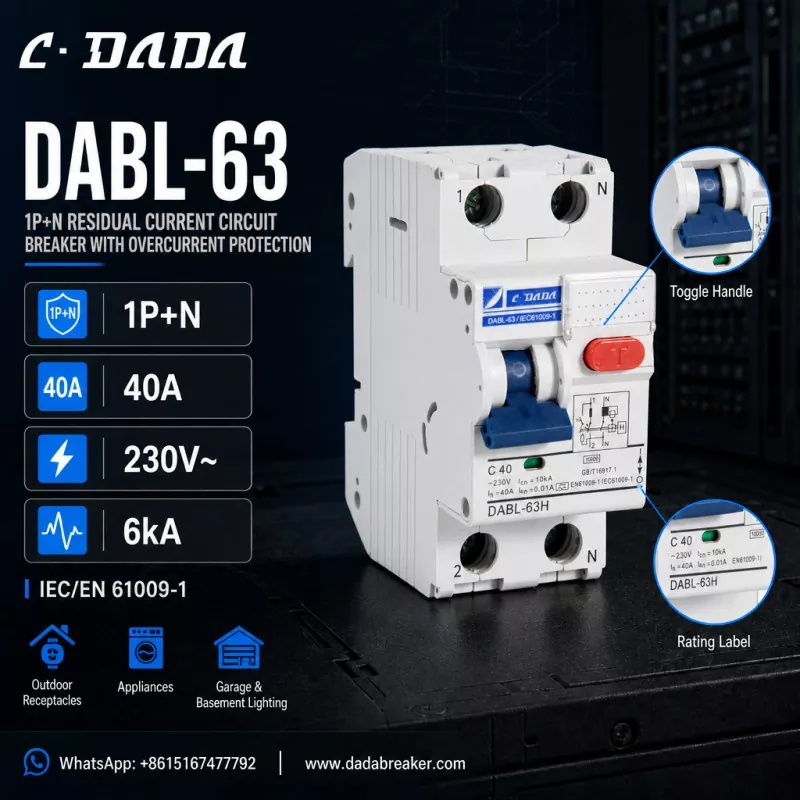

Bunu somutlaştırmak için DABL-63'ü düşünün.C·DADA ElektrikBu cihaz sınıfında nelere dikkat edilmesi gerektiğini gösteren, aşırı akım korumalı bir 1P+N kaçak akım devre kesicisi: 1P+N konfigürasyonu

● Canlı kutup anahtarlamalı ve nötr takipli, standart DIN rayı dağıtım panoları için kompakt 40A nominal akım (In)

● C eğrisi tetiklemeli (C40) 230V~ nominal gerilim

● 6kA kesme kapasitesi (Icn)

● IΔn = 0,01A (10mA) yüksek hassasiyetli kaçak akım koruması

● IEC/EN 61009-1 uyumluluğu

● Periyodik işlevsel kontroller için kırmızı T test düğmesi, 1/2/N işaretli terminaller, güç etiketi ve mahfaza üzerinde basılı devre şeması

● Dış mekan prizleri, ev aletleri, garaj ve bodrum aydınlatması için tasarlandı

Bu spesifikasyonun arkasındaki mantık

10mA yüksek hassasiyetli sızıntı korumasına sahip 40A, 1P+N çerçeve, konuttaki son devrelerin çoğunu kapsar: 40A, ortak cihaz ve priz devrelerinin yükünü karşılar, 1P+N, cihazı kalabalık dağıtım panoları için kompakt tutar ve 10mA hassasiyeti, tam olarak IEC yönergelerinin gerektirdiği yerde, yani açık havada, nemli alanlarda ve çocukların çevresinde ekstra bir kişisel koruma katmanı sağlar.

SSS

S: RCBO nedir?

C: Bir RCBO - aşırı akım korumalı artık akım devre kesici - aşırı yük korumasını, kısa devre korumasını ve artık akım (kaçak) korumasını tek bir ünitede birleştiren, genellikle son devreler için 63A'ya kadar olan bir sıfırlama tablosu düşük voltaj koruyucu cihazıdır.

S: RCBO ile MCB arasındaki fark nedir?

C: Bir MCB yalnızca aşırı yük ve kısa devre koruması sağlar. Bir RCBO, kaçak akım IΔn'yi aştığında devrenin bağlantısını keserek, insanları korur ve elektrik yangınlarını önler.

S: IΔn = 10mA ne anlama geliyor?

A: IΔn nominal artık çalışma akımıdır. 10mA yüksek hassasiyetli bir değerdir: kaçak akım 10mA'ya ulaştığında cihaz açılır ve 30mA genel amaçlı değerden daha hızlı kişisel koruma sağlar.

S: DABL-63 RCBO nedir?

C: DABL-63, C·DADA Electric'in aşırı akım korumasına sahip bir 1P+N kaçak akım devre kesicisidir — 40A, C eğrisi, 230V~, 6kA kesme kapasitesi ve 10mA yüksek hassasiyetli kaçak koruması, dış mekan prizleri, ev aletleri ve garaj/bodrum aydınlatması için IEC/EN 61009-1 ile uyumludur.
