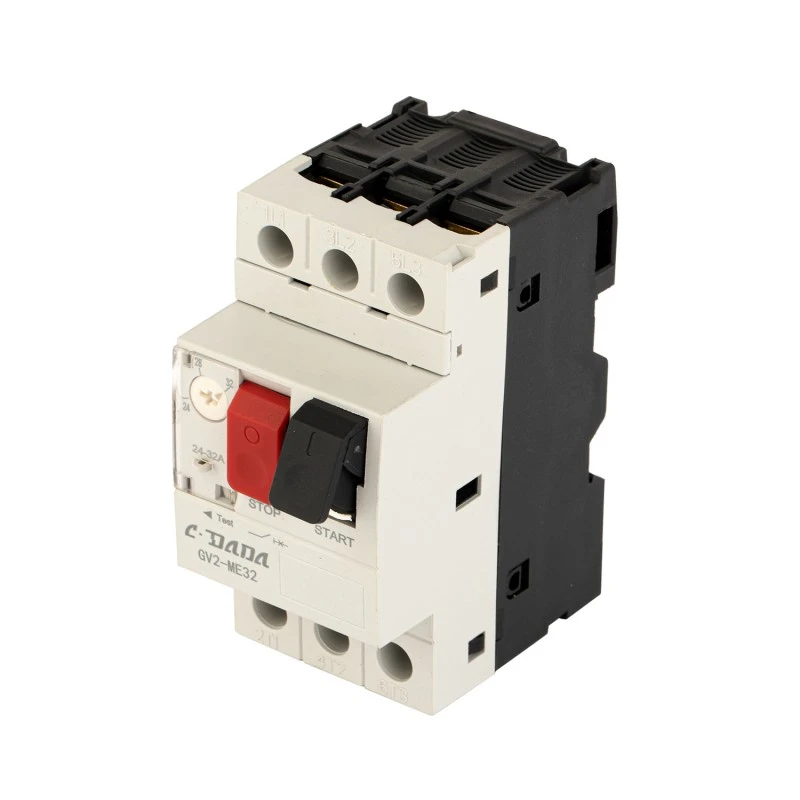

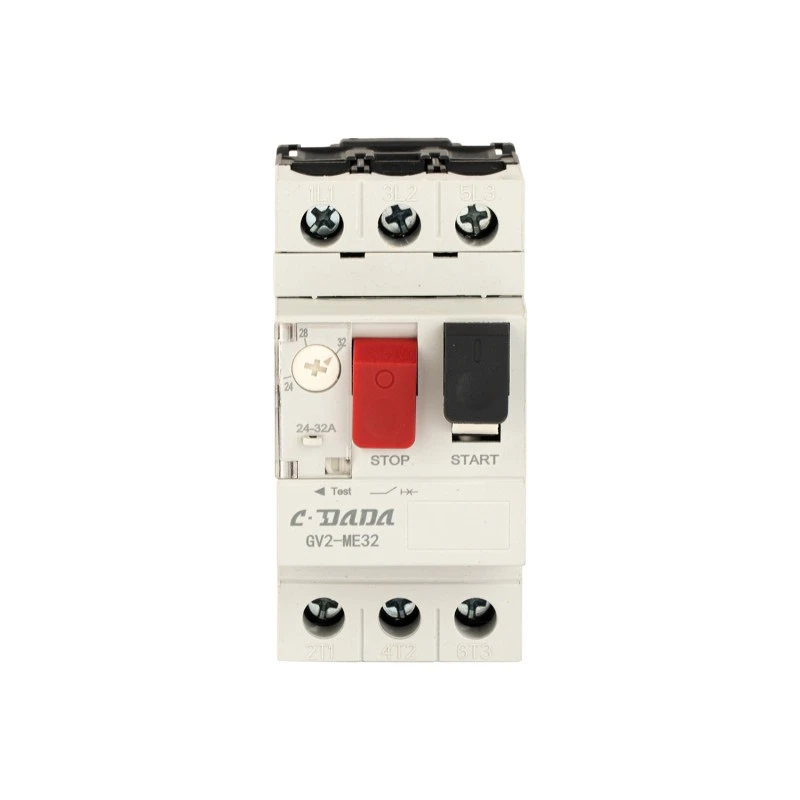

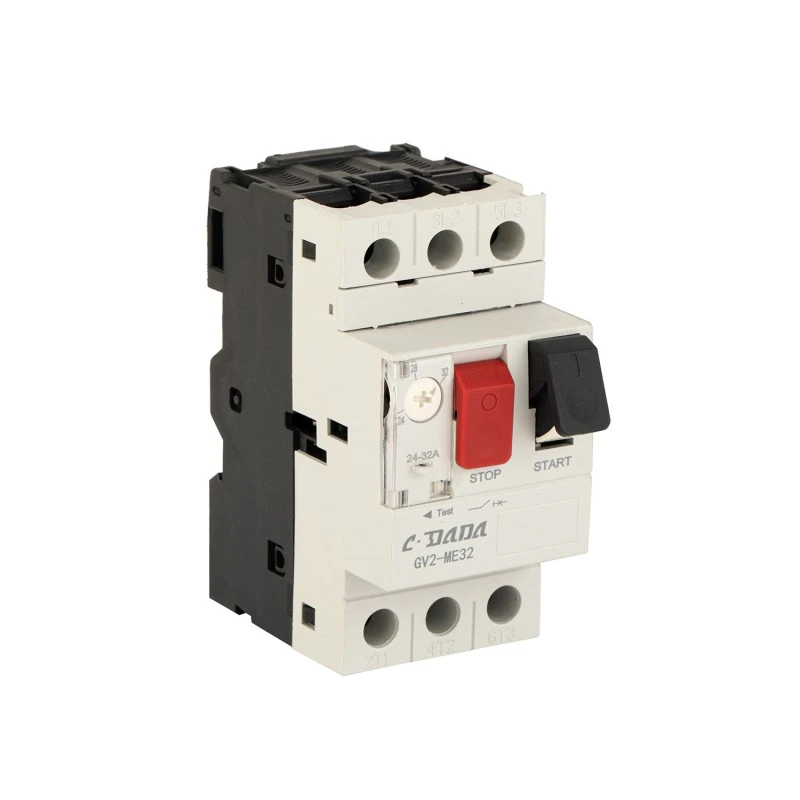

GV2 2P Motor Koruma Devre Kesici

Shanghai DADA Electric CO., LTD tarafından tasarlanan yüksek hassasiyetli, kompakt bir çözüm olan CDADA GV2 2P Motor Koruma Devre Kesicisi (MPCB) ile motor korumasını basitleştirin. yeni nesil bir teknoloji platformu ve tam otomatik üretim kullanıyor. Tek fazlı veya iki fazlı motor devreleri için tasarlanan GV2 2P, aşırı yük, kısa devre, faz kaybı (setler halinde kullanıldığında 3 fazlı uygulamalar için) ve izolasyon fonksiyonlarını DIN rayına monte edilmiş bir cihazda birleştirir.

0,1A ile 32A arasında ayarlanabilir ayar aralığı, ortam sıcaklığı değişimlerine yönelik termal kompanzasyon ve 690V nominal yalıtım voltajıyla pompalar, fanlar, kompresörler, konveyörler ve HVAC sistemlerindeki küçük motorlar için güvenilir koruma sağlar. CE standartlarına göre onaylanmış, 110.000 mekanik ve elektriksel işlem içeren ve yardımcı kontaklar, şönt bobini ve düşük gerilim bobini gibi isteğe bağlı aksesuarlarla donatılmış CDADA GV2 MPCB, yerden tasarruf sağlayan 2 kutuplu formatta endüstriyel düzeyde performans sunar.

Temel Özellikler

Model Serisi: GV2 2P MPCB

Marka: CDADA | Üretici: Shanghai DADA Electric CO.,LTD

Sertifika: CE

Kutuplar: 2P (tek fazlı motorlar için veya 3 fazlı koruma setinin parçası olarak idealdir)

Akım Aralığının Ayarlanması: 0,1A – 32A (kadranla ayarlanabilir)

Çerçeve Derecelendirmesi: 32A

Nominal Çalışma Gerilimi: 690V AC

Nominal Yalıtım Gerilimi (Ui): 690V

Darbe Dayanım Gerilimi (Uimp): 6000V

Çalışma Frekansı: 50/60Hz

Açma Sınıfı: 10A (genel amaçlı motorlar için standart)

Koruma Fonksiyonları:

★ Termal aşırı yük koruması

★ Kısa devre koruması

★ Faz kaybı koruması* (*3 kutuplu konfigürasyonda veya koordineli sette kullanıldığında)

★  İzolasyon işlevi (görünür kesinti)

★ Dahili sıcaklık telafisi

Mekanik Ömür: 110.000 işlem

Elektrik Ömrü (AC-3, 400V): 110.000 işlem

Sıkma Torku: 1,7 N·m

Çalışma Türü: Açık alarm göstergeli basmalı düğme AÇMA/KAPATMA

Montaj: 35mm DIN rayı

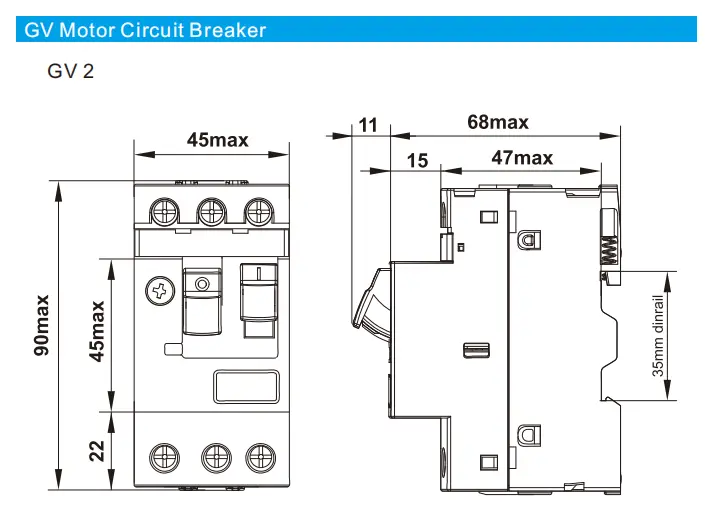

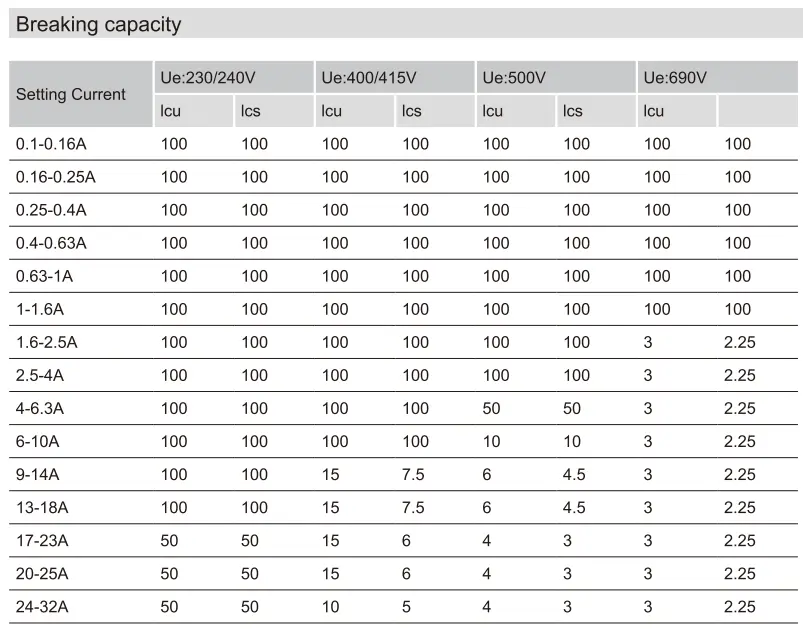

Teknik Veri sayfası

Neden CDADA GV2 2P Motor Koruma Devre Kesicisini Seçmelisiniz?

★ Hepsi Bir Arada Motor Koruması

Devre kesici + termal aşırı yük rölesi + izolatörü birleştirir; ayrı bileşenlere olan ihtiyacı ortadan kaldırır.

★ Hassasiyet ve Kararlılık

Sıcaklık dengelemeli mekanizma, ortam değişikliklerinden (örn. sıcak atölyeler veya soğuk bodrumlar) bağımsız olarak tutarlı açma sağlar.

★ Yüksek Dayanıklılık

110.000 mekanik/elektrikli çevrim; uzun vadeli güvenilirlik açısından pek çok rakibi geride bırakan performans.

★ Yerden Tasarruf Sağlayan 2P Tasarım

Kompakt kontrol panelleri, OEM makineleri ve panel alanının sınırlı olduğu yenileme projeleri için idealdir.

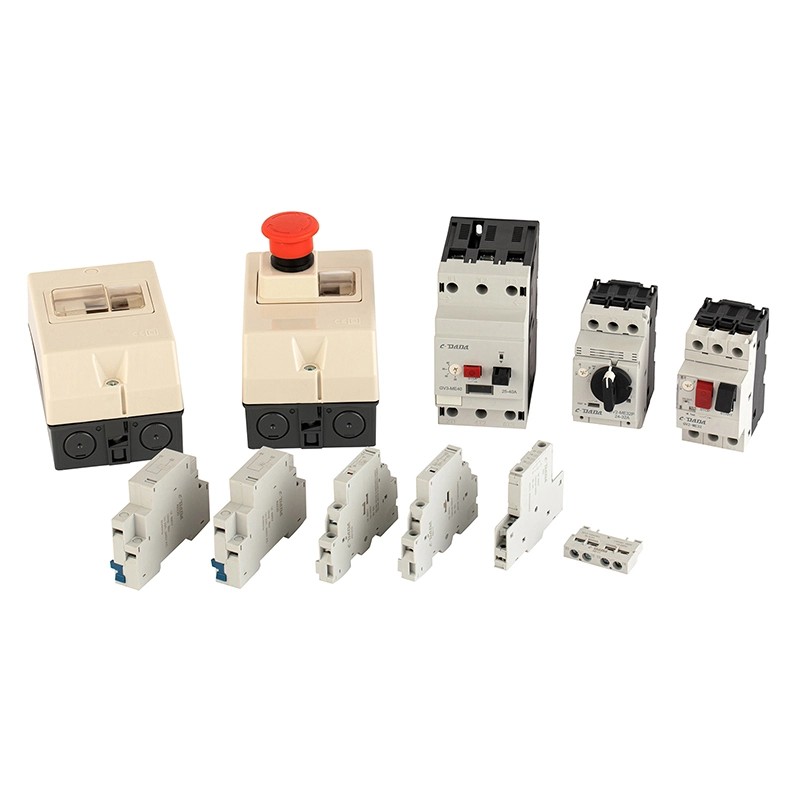

★ Tam Aksesuar Ekosistemi

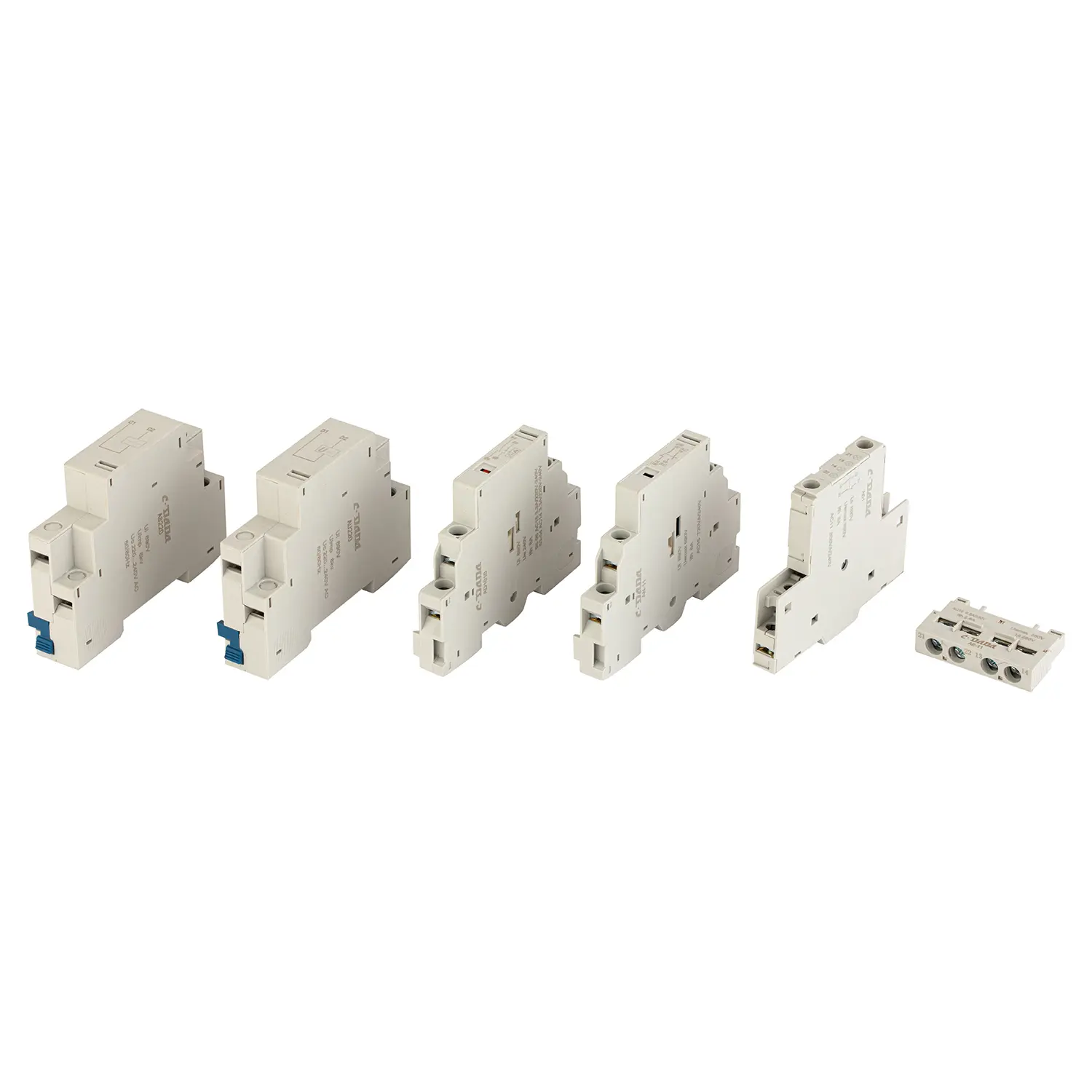

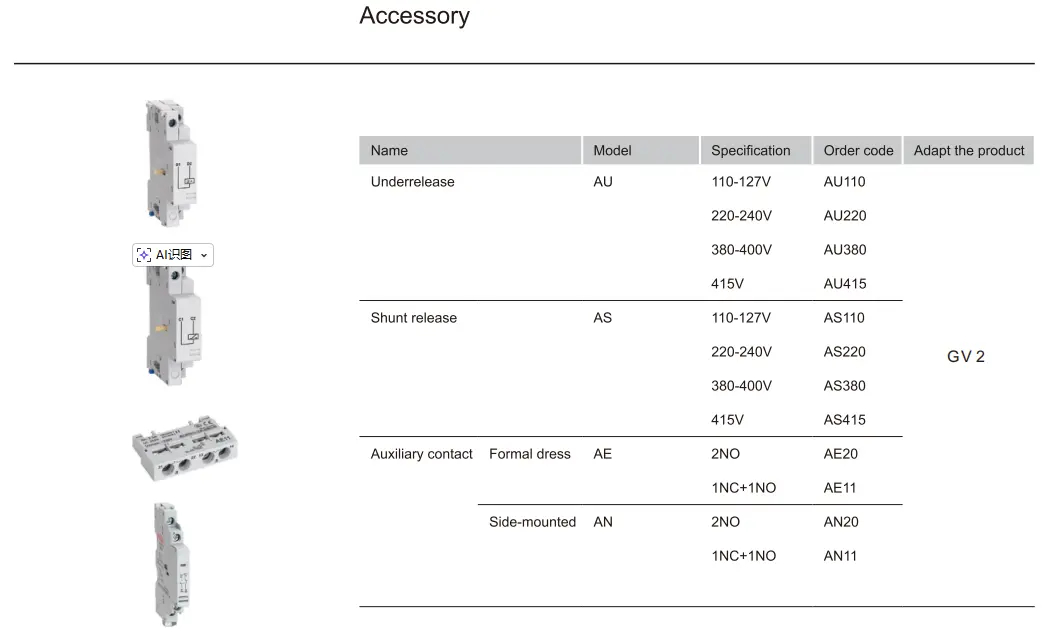

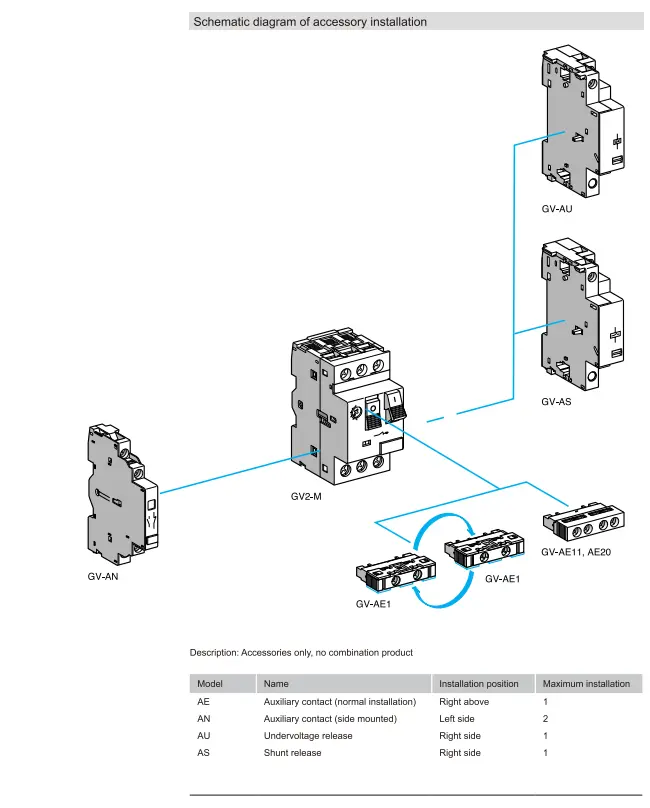

AE (ön yardımcı), AN (yan yardımcı), AU (düşük gerilim bobini), AS (şönt açma) destekler; uzaktan sinyalleşmeyi, otomatik kapatmayı veya PLC entegrasyonunu etkinleştirir.

★  Küresel Uyumluluk

690V dereceli CE sertifikalıdır; Avrupa, Asya, Afrika ve Latin Amerika pazarlarına uygundur.

★ Tutarlılık, otomatik üretim ekipmanı, standartlaştırılmış işletim prosedürleri, sıkı gelen malzeme denetimi, süreç içi testler ve kritik parametreler için nihai %100 işlevsel testler yoluyla sağlanır.

Tipik Uygulamalar

Tek Fazlı Motorlar: Pompalar, garaj kapısı açıcıları, küçük kompresörler

OEM Makineleri: Paketleme makineleri, gıda işleme ekipmanları

HVAC Sistemleri: Fancoil üniteleri, küçük soğutucular

Bina Otomasyonu: Asansör yardımcıları, havalandırma kontrolleri

Güçlendirme Projeleri: Sigortaların + termal rölelerin entegre MPCB ile değiştirilmesi

Sıkça Sorulan Sorular

S1: MPCB ile standart devre kesici arasındaki fark nedir?

Cevap1: GV2 gibi bir Motor Koruma Devre Kesicisi (MPCB) şunları sağlar:

● Ayarlanabilir termal aşırı yük koruması (motor FLC'ye uyumlu)

● Manyetik kısa devre koruması

● Faz kaybı tespiti (3P versiyonlarında)

● Yalıtım işlevi

→ Standart MCB'ler yalnızca kısa devre ve sabit aşırı yük koruması sunar; motor için optimize edilmez.

S2: 2P GV2, 3 fazlı bir motoru koruyabilir mi?

A2: Yalnız değil. 3 fazlı motorlar için, birlikte koordine edilmiş üç GV2 ünitesine (faz başına bir tane) ihtiyacınız vardır veya 3P MPCB kullanın. Ancak 2P GV2, tek fazlı motorlar veya kontrol devreleri için mükemmeldir.

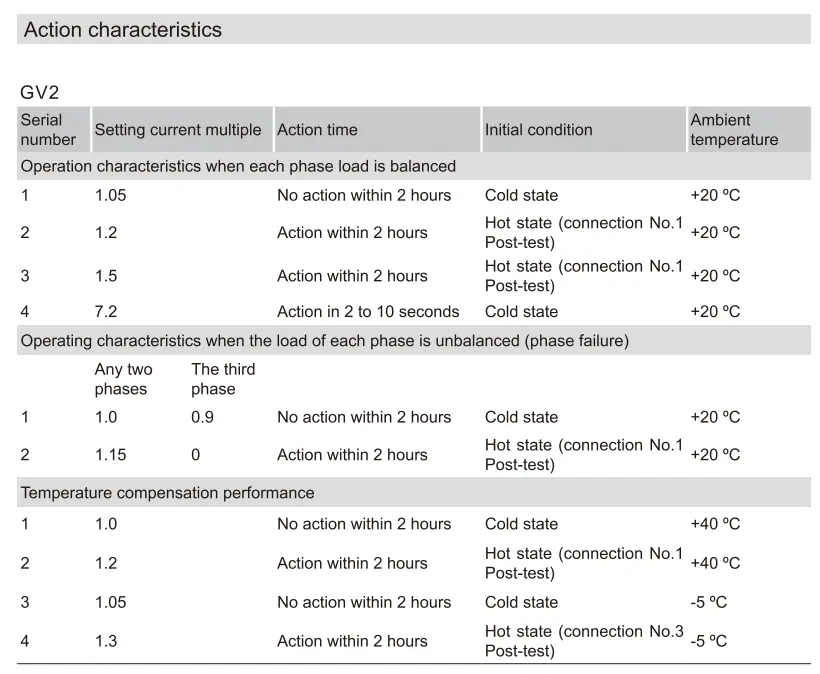

S3: “Trip Class 10A” ne anlama geliyor?

Cevap3: Kesicinin aşırı yük altında ne kadar hızlı açacağını tanımlar. Sınıf 10A, 7,2× ayar akımında 10 saniye içinde alarm vereceği anlamına gelir; yüksek başlatma torku olmayan standart sincap kafesli motorlar için idealdir.

S4: Gerçekten sıcaklığı telafi ediyor mu?

A4: Evet! Bimetalik şerit termal olarak dengelenmiştir, bu nedenle açma işlemi ister 0°C'lik bir depoya ister 50°C'lik bir muhafazaya monte edilsin doğru kalır.

S5: Neden diğer markalar yerine CDADA GV2'yi seçmelisiniz?

Cevap5: CDADA şunları sunar:

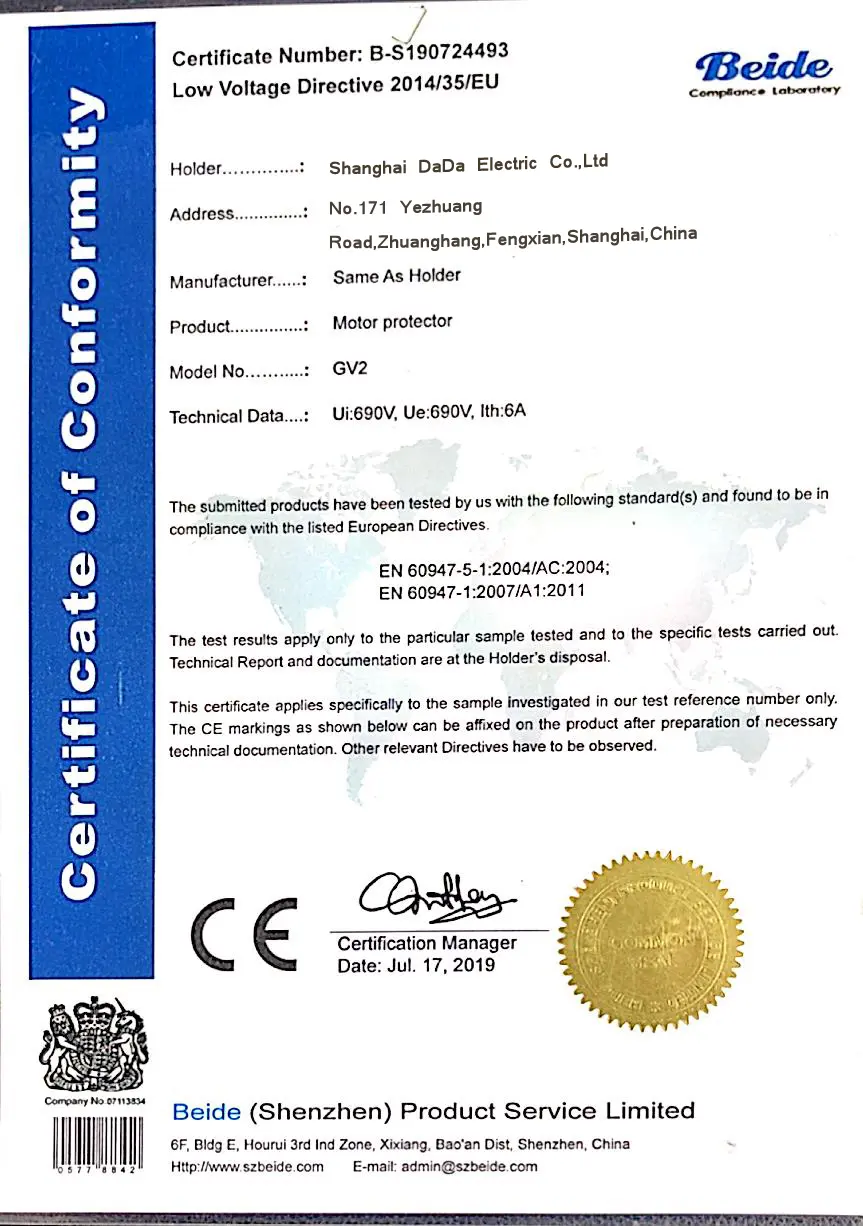

● Test raporlarıyla birlikte Gerçek CE sertifikası

● Otomatik üretim → tutarlı kalite ve düşük kusur oranı

● Tam aksesuar uyumluluğu (AE/AN/AU/AS)

● OEM'ler ve distribütörler için rekabetçi fiyatlandırma

● İngilizce olarak hızlı teknik destek ve belgeler
