Sızıntı Korumalı MCCB

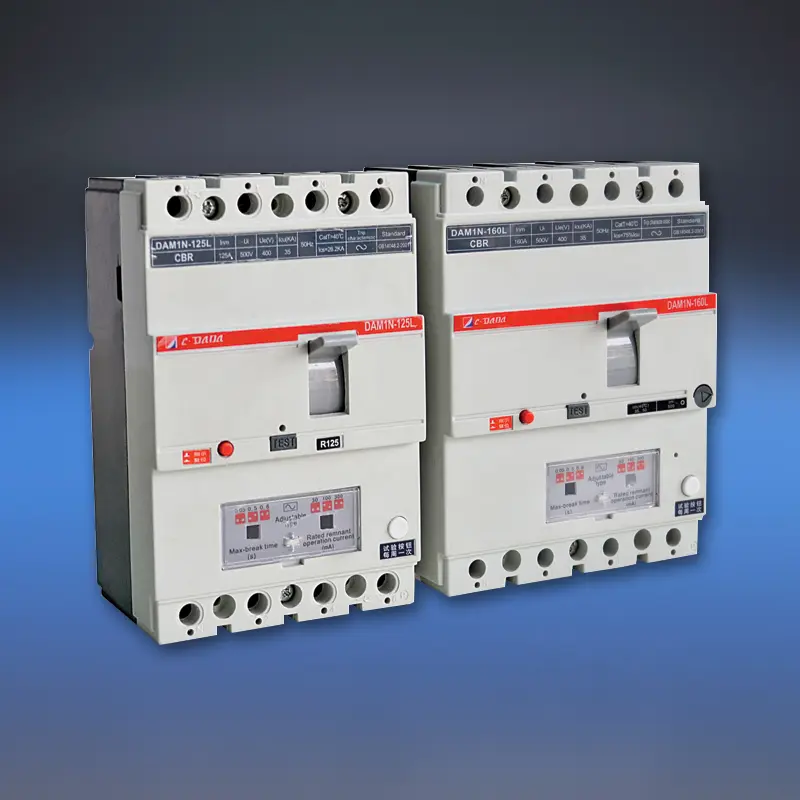

Yerleşik kaçak akım (RCD/ELCB) işlevine sahip entegre kalıplı devre kesicili CDADA DAM1L Serisi MCCB ile aşırı yük ve kısa devre korumasının ötesinde elektrik güvenliğini artırın. Profesyonel üretici Shanghai DADA Electric CO., LTD tarafından uluslararası standartlara göre tasarlanan bu kaçak MCCB 4P, yüksek performanslı güç dağıtımını hayat ve yangın kurtarıcı toprak arıza tespiti ile birleştirir.

400V/415V'de 10A ile 500A arasında derecelendirilmiş olup ayarlanabilir artık çalışma akımı (30mA–1000mA) ve isteğe bağlı zaman gecikmesi sunarak kişisel güvenlik (≤30mA) veya yangın önleme (100mA–500mA+) için özel koruma sağlar. Çok fazlı güç elektroniği sayesinde, bir faz arızalansa veya voltaj 50V'a düşse bile çalışır durumda kalır ve tüneller, yüksek binalar, ulaşım merkezleri ve endüstriyel tesisler gibi kritik altyapılarda benzersiz güvenilirlik sağlar.

Temel Özellikler

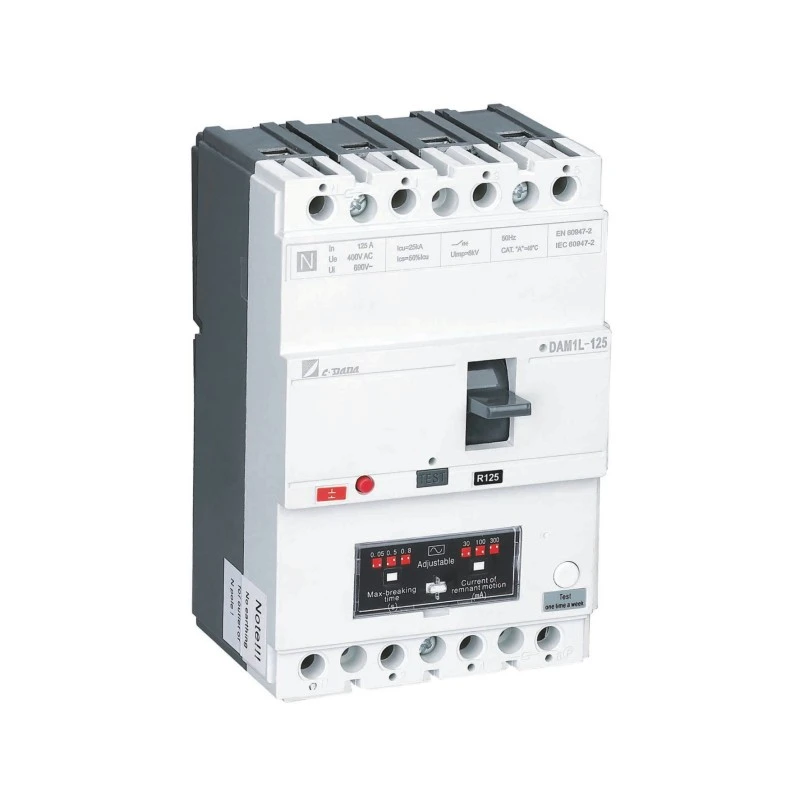

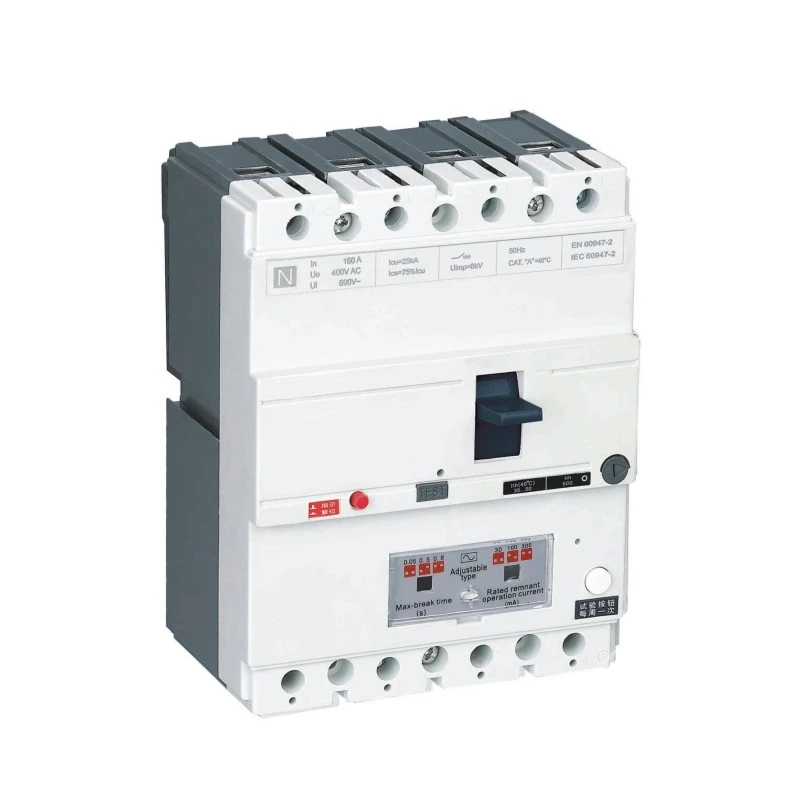

Model: DAM1L Serisi – Toprak Kaçağı MCCB (CBR tipi MCCB)

Kutuplar: 4P (standart; istek üzerine 3P mevcuttur)

Nominal Akım (In): 10A – 500A

Nominal Gerilim: 400V / 415V AC, 50Hz

Yalıtım Gerilimi (Ui): 400V (≤160A), 690V (>250A)

Kaçak Akım Ayarları (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Ayarlanabilirlik: I△n ve açma süresinin yerinde ayarlanması (anlık veya gecikmeli)

Kırma Kapasitesi Çeşitleri:

B Tipi: Temel (Inm < 100A)

S Tipi: Standart

H Tipi: Yüksek kesme (>160A)

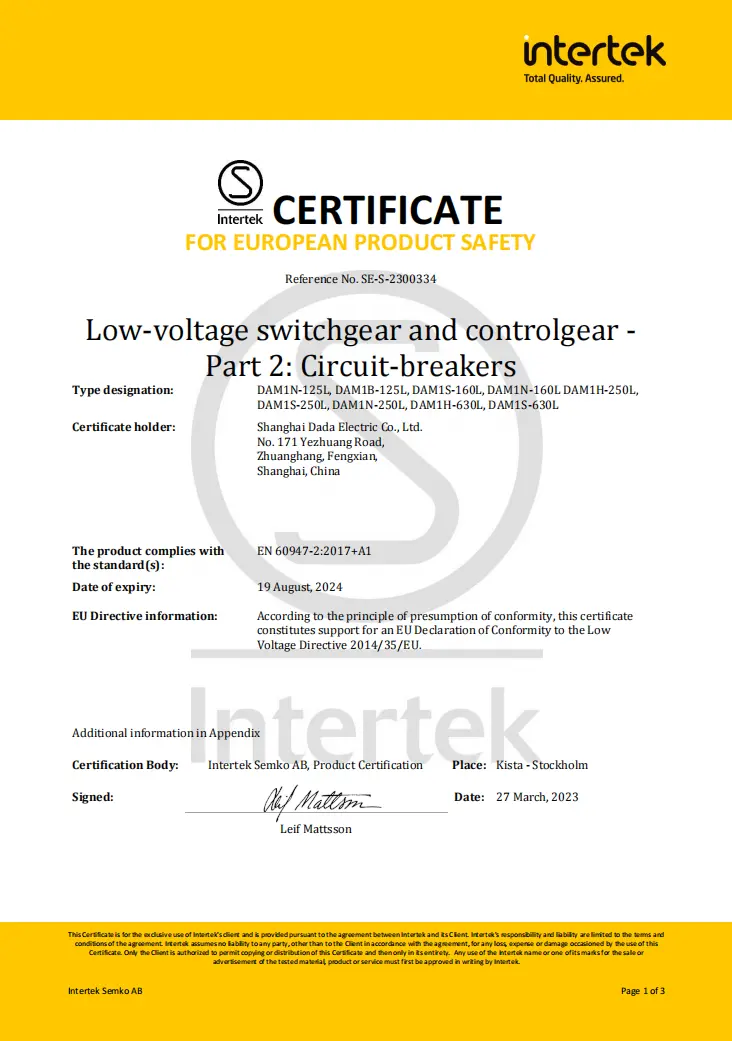

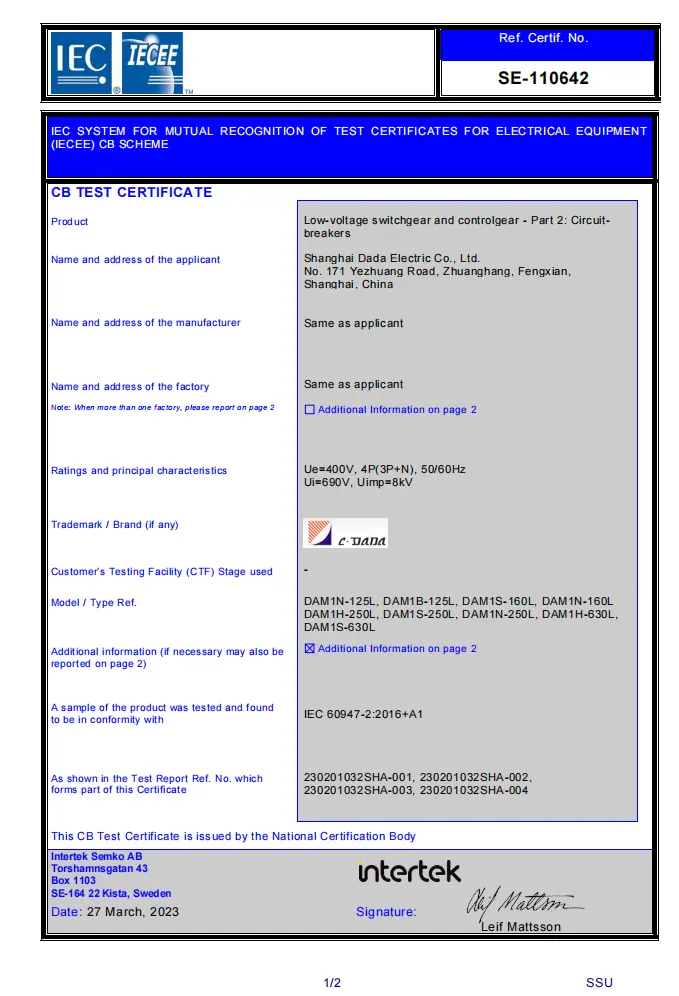

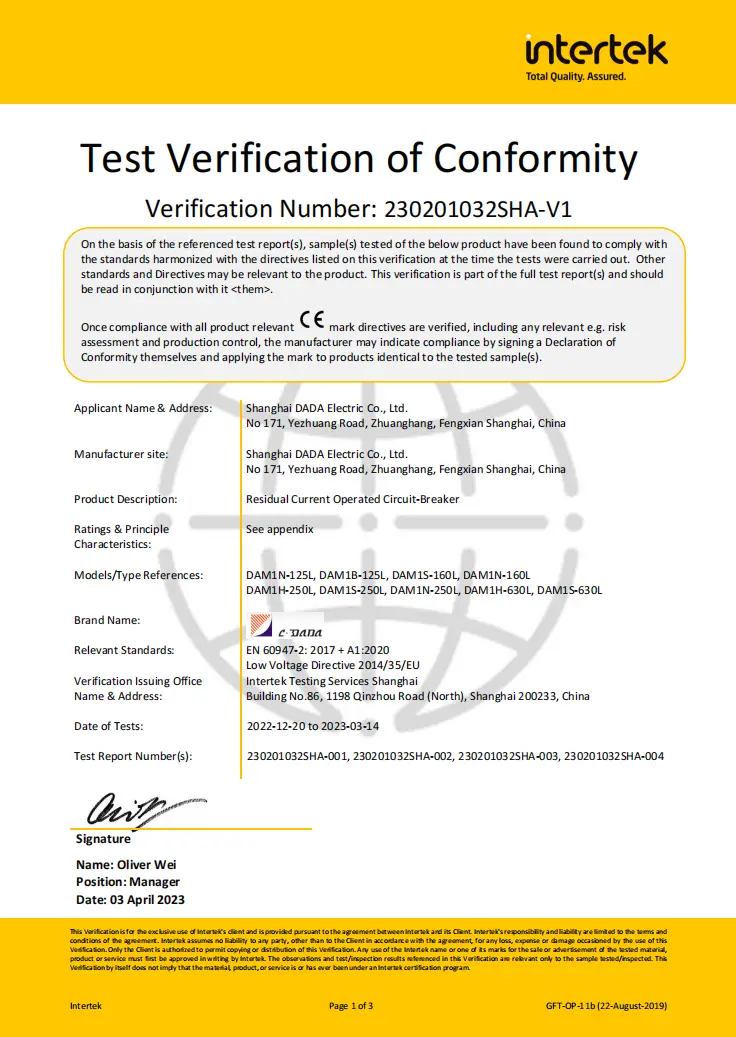

Sertifikalar: CE, CB, SEMKO

Temel Özellikler:

★ Çok fazlı beslemeli RCD devresi → 50V'a kadar çalışır

★ Ayrı ana ve ark kontakları

★ Bas-to-trip test butonu

★ Ayarlanabilir manyetik ayar (0,8–1,0×In)

★ Güçlü EMI/RFI parazit önleme özelliği

★ Tam aksesuar yelpazesi: şönt açma, yardımcı/alarm kontakları, döner kol

Teknik veri sayfası

Toprak Kaçağı Devre Kesicileri(ELCB)
Modeli			DAM1-125L			DAM1-160L
Kırma Kapasitesi Kodu			B	N	S	B	N	S
Çerçeve Boyutunun Anma Akımı - Inm (A)			125A			160A
Nominal Akım Girişi(40,50 veya 55°C) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Kullanıcı Arayüzü (V)			690V			690V
Ue (V)			400V			400/415V
Kutup Sayısı			4P			4P
Yoğun bakım (KA)			25	35	50	25	35	50
IC'ler(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(tepe)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Artık akım eşiği (mA)			100-300-500			100-300-500
Zaman gecikmesi(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrik Özelliği (V)			2500			3000
İyonizasyon mesafesi (mm)			≤30/0			≤30/0
Dayanıklılık	Toplam Döngüler		8000			8000
	Elektrik Ömrü		1000			1000
	Mekanik Ömür		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Ana devre		a/0			a/0
	Yardımcı devre		AC-15			AC-15
Düşük Gerilim Tahliyesi			√			√
Şant Açma			√			√
Yardımcı İletişim			√			√
Alarm Kontağı			√			√
Yardımcı Kontak ve Alarm Kontağı			√			√
Kol Çalıştırma Mekanizması			√			√
Elektrikli Çalışma Mekanizması			√			√
Terminal kapağı			√			√
Faz ayırıcı			√			√
	Genişlik (mm)	3P	-			-
		4P	101			120
	Uzunluk (mm)	3P	-			-
		4P	155			120
	Hmm)	3P	-			-
		4P	70			70
Ağırlık	Sabit versiyon 3P/4P		-			-
	Eklenti sürümü 3P/4P		-			-
	3P/4P versiyonunu çizin		-			-

Neden Sızıntı Korumalı CDADA MCCB'yi Seçmelisiniz?

★ Gerçek Entegre Güvenlik

Ek RCD modüllerinin aksine DAM1L, mükemmel koordinasyon sağlayan ve uyumluluk sorunlarını ortadan kaldıran yerleşik, fabrikada kalibre edilmiş sızıntı korumasına sahiptir.

★ RCD Devresi için Çok Fazlı Güç

Bir faz kaybedilirse ilk RCD'ler başarısız oldu. CDADA'nın tasarımı, koruma elektroniğine güç sağlamak için tüm fazları kullanır, böylece faz kaybı veya ciddi düşük voltaj sırasında bile çalışmaya devam eder.

★ Tek Cihazda Çift Koruma Hedefi

◆ 30mA: Kişisel şok korumasına yönelik IEC gereksinimlerini karşılar

◆ 100mA–1000mA: Küçük, kalıcı toprak arızalarından kaynaklanan yalıtım bozulması yangınlarını önler

★ Gerçek Dünya Koşullarına Göre Ayarlanabilir

Güvenliği korurken ıslak ortamlarda (örn. araba yıkama yerleri, çiftlikler) rahatsız edici açmaları önlemek için hassasiyete ve zaman gecikmesine ince ayar yapın.

★ Endüstriyel Düzeyde Güvenilirlik

Yüksek kesme kapasitesi (H tipi), sağlam ark ayrımı ve IP20+ terminal koruması, onu zorlu ticari ve endüstriyel ortamlara uygun hale getirir.

★ Küresel Uyumluluk, Yerel Değer

Avrupa (CE/CB) ve Kuzey ülkeleri (SEMKO) için sertifikalıdır; ihracat projeleri için idealdir ve güvenilir bir Çinli üreticinin sunduğu rekabetçi fiyatlara sahiptir.

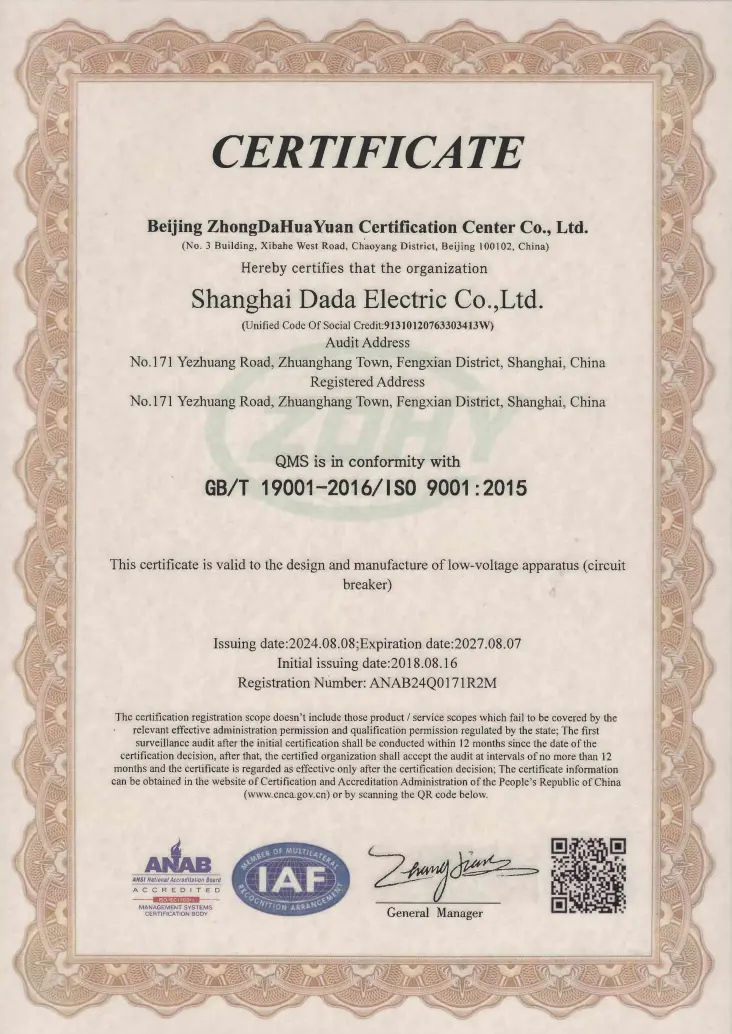

★ Üretim tesisimiz ISO9001:2015 Kalite Yönetim Sistemi sertifikasına sahiptir.

Tipik Uygulamalar

Yüksek Katlı Konut: Ana giriş veya zemin panelleri (yangın riskini azaltmak için 300 mA)

Tüneller ve Metrolar: Arıza korumalı sızıntı tespiti gerektiren kritik altyapı

Hastaneler ve Okullar: Islak alanlarda (laboratuvarlar, tuvaletler) 30mA koruma

Endüstriyel Tesisler: Topraklama hatası izlemeli motor besleyicileri

İnşaat Sahaları: Personel korumalı geçici güç dağıtımı

SSS

S1: Standart bir MCCB ile sızıntı korumalı bir MCCB arasındaki fark nedir?

Cevap1: Standart bir MCCB yalnızca aşırı yüke ve kısa devrelere karşı koruma sağlar. DAM1L, artık akım (toprak kaçağı) tespitini de ekler; akım toprağa sızıntı yaptığında (örn. bir insandan veya hasarlı izolasyondan) tetikleme yaparak elektrik çarpmasını veya yangını önler.

S2: Kişisel korunma için 100A MCCB RCD kullanabilir miyim?

Cevap2: Yalnızca 30mA'ya ayarlandığında. Nominal akım (100A) yük kapasitesini tanımlar; kalan ayar (I△n) güvenlik fonksiyonunu tanımlar. Şoka karşı koruma için I△n, In'den bağımsız olarak ≤30mA olmalıdır.

S3: RCD devresinin neden çok fazlı güce ihtiyacı var?

Cevap 3: Yalnızca bir fazdan güç alıyorsa, tek fazlı bir arıza sızıntı korumasını devre dışı bırakır. CDADA'nın çok fazlı tasarımı, güvenlik sürekliliği için kritik olan faz kaybı veya düşük voltaj (50V'a kadar) sırasında bile RCD'nin aktif kalmasını sağlar.

S4: 4P kaçak MCCB TT veya TN-S sistemleri için uygun mudur?

Cevap4: Evet; TT, TN-S ve BT sistemleri için tasarlanmıştır. 4P tasarımı tüm fazları ve nötrü keser; nötrün yukarı yönde güvenilir bir şekilde topraklanmadığı TT sistemleri için gereklidir.

S5: Neden modüler RCD + MCCB kombinasyonları yerine CDADA'yı seçmelisiniz?

Cevap5: CDADA DAM1L şunları sunar:

● Daha küçük ayak izi (entegre ve iki cihaz)

● Garantili koordinasyon (uyumsuzluk riski yok)

● Daha düşük maliyet ve kablolama karmaşıklığı

● Daha yüksek güvenilirlik (tek yalıtımlı ünite)

● Sabit hassasiyetli RCD'lerle yerinde ayarlama mümkün değildir
