Kaçak Akım Devre Kesici Nedir?

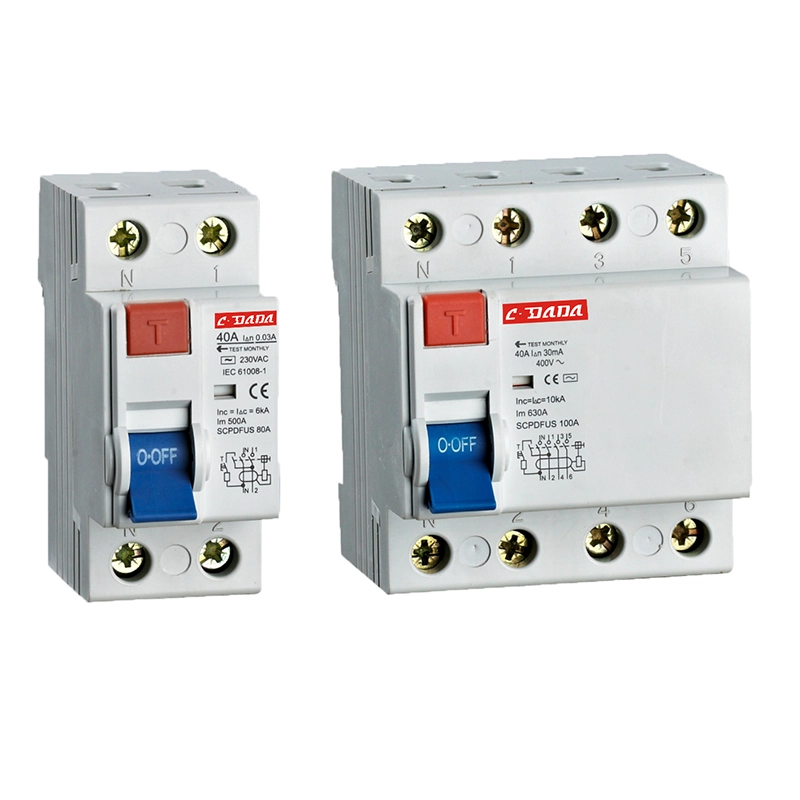

A Kaçak Akım Devre Kesici(RCCB), insanları ve mülkleri elektrik çarpmasından, yangın tehlikelerinden ve kaçak akımlardan korumak için tasarlanmış kritik bir elektrik güvenlik cihazıdır. Konut, ticari ve endüstriyel yüklerin giderek daha karmaşık hale geldiği modern elektrik sistemlerinde RCCB'ler, güvenli güç dağıtımının sağlanmasında önemli bir rol oynamaktadır. Bu makale, RCCB'lerin nasıl çalıştığını, neden gerekli olduklarını, doğru modelin nasıl seçileceğini, genel kurulum uygulamalarını, bakım ipuçlarını ve gerçek dünya uygulamalarını anlamak için kapsamlı bir kılavuz sunmaktadır. Ayrıca okuyucuların rahatsız edici açma, uygunsuz boyutlandırma ve sistem uyumluluk sorunları gibi pratik sıkıntılı noktaları çözmelerine de yardımcı olur.

İçindekiler

• 1. Kaçak Akım Devre Kesicisine Giriş
• 2. Kaçak Akım Devre Kesici Nasıl Çalışır?
• 3. RCCB Türleri ve Farklılıkları
• 4. Temel Faydalar ve Koruma Mekanizmaları
• 5. RCCB, MCB ve RCBO'ya karşı
• 6. Doğru RCCB Nasıl Seçilir
• 7. Kurulum Yönergeleri ve En İyi Uygulamalar
• 8. Yaygın Sorunlar ve Sorun Giderme
• 9. Bakım ve Test
• 10. Farklı Endüstrilerdeki Uygulamalar
• 11. Güvenlik Standartları ve Uyumluluk
• 12. Sıkça Sorulan Sorular
• 13. Sonuç

1. Kaçak Akım Devre Kesicisine Giriş

Kaçak Akım Devre Kesici (RCCB), canlı ve nötr akımlar arasında bir dengesizlik tespit ettiğinde devrenin bağlantısını kesen bir elektrik koruma cihazıdır. Bu dengesizlik tipik olarak toprağa akan, insanlar için tehlikeli olabilecek veya elektrik yangınlarına yol açabilecek kaçak akımı gösterir.

Standart koruyucu cihazlardan farklı olarak RCCB'ler aşırı yük veya kısa devre koşullarına karşı koruma sağlamaz. Bunun yerine birincil rolleri, genellikle 30mA kadar düşük olan küçük kaçak akımları bile tespit ederek kişisel güvenliği sağlamaktır.

2. Kaçak Akım Devre Kesici Nasıl Çalışır?

Kaçak Akım Devre Kesicinin çalışma prensibi, bir devreye giren akımın onu terk eden akıma eşit olması gerektiğini belirten Kirchhoff'un mevcut yasasına dayanmaktadır. Eğer fark varsa bu sızıntıya işaret eder.

RCCB'nin içinde bir akım trafosu, canlı ve nötr iletkenleri sürekli olarak izler. Normal koşullar altında manyetik alanlar birbirini iptal eder. Ancak sızıntı meydana geldiğinde dengesizlik tetikleme mekanizmasını tetikler.

• Normal durum: Canlı akım = Nötr akım
• Arıza durumu: Canlı akım ≠ Nötr akım
• Açma eylemi: Devrenin bağlantısı anında kesilir (milisaniye)

Bu hızlı tepki, RCCB'leri elektrik çarpmasını önlemede son derece etkili kılan şeydir.

3. RCCB Türleri ve Farklılıkları

Farklı uygulamalar farklı tipte RCCB'ler gerektirir. Aşağıda en yaygın türlerin bir dökümü verilmiştir:

4. Temel Faydalar ve Koruma Mekanizmaları

RCCB'ler, onları modern elektrik sistemlerinde vazgeçilmez kılan çok sayıda koruma katmanı sağlar:

• Elektrik çarpmasına karşı koruma:Arızalı devrelerin bağlantısını anında keserek ölümcül kazaları önler.
• Yangın önleme:Kabloların aşırı ısınmasına neden olabilecek kaçak akımları durdurur.
• Ekipman koruması:Toprak arızalarından kaynaklanan hasarı azaltır.
• Yüksek hassasiyet:10–30mA kadar düşük sızıntıları algılar.
• Hızlı tepki süresi:Milisaniyeler içinde yolculuklar.

Bu avantajlar RCCB'leri hem konut hem de endüstriyel elektrik altyapılarında vazgeçilmez kılmaktadır.

5. RCCB, MCB ve RCBO'ya karşı

Birçok kullanıcı RCCB'leri MCB'ler ve RCBO'larla karıştırır. Aşağıdaki tabloda farklar açıklanmaktadır:

Pek çok kurulumda, tam koruma sağlamak için MCB'lerin yanında RCCB'ler de kullanılır.

6. Doğru RCCB Nasıl Seçilir

Doğru RCCB'nin seçilmesi, güvenliğin ve sistem verimliliğinin sağlanması açısından çok önemlidir. Aşağıdaki faktörleri göz önünde bulundurun:

• Anma akımı:Sistem yüküyle eşleştirin (örn. 25A, 40A, 63A).
• Hassasiyet seviyesi:Kişisel koruma için 30mA, yangından korunma için 100mA–300mA.
• Kutup sayısı:Tek fazlı sistemler için 2 kutuplu, üç fazlı sistemler için 4 kutuplu.
• Tip seçimi:Yük özelliklerine bağlı olarak AC, A veya B.
• Marka güvenilirliği:Kanıtlanmış güvenlik kayıtlarına sahip sertifikalı üreticileri seçin.

7. Kurulum Yönergeleri ve En İyi Uygulamalar

RCCB performansı için doğru kurulum şarttır. Yanlış kablolama, rahatsız edici açmalara veya açma başarısızlığına neden olabilir.

• Doğru faz ve nötr bağlantısını sağlayın.
• RCCB'yi son devrelerin yukarı akışına kurun.
• Devreler arasında nötr kabloları karıştırmaktan kaçının.
• Kurulumdan sonra test butonunu kullanarak cihazı test edin.
• Yerel elektrik kurallarına ve standartlarına uyun.

8. Yaygın Sorunlar ve Sorun Giderme

Yüksek kaliteli RCCB'lerde bile sorunlar yaşanabilir. İşte sık karşılaşılan sorunlar ve çözümleri:

• Rahatsız edici açma:Çoğu zaman birden fazla cihazdan gelen sızıntı veya zayıf yalıtımdan kaynaklanır.
• Sıfırlama başarısızlığı:Kalıcı toprak arızasını gösterebilir.
• Test sırasında yolculuk yok:Cihaz arızalı olabilir ve değiştirilmesi gerekebilir.
• Aşırı ısınma:Gevşek bağlantılardan veya aşırı yük koşullarından kaynaklanır.

9. Bakım ve Test

Düzenli bakım, RCCB'lerin uzun vadeli güvenilirliğini sağlar:

• Çalışmayı doğrulamak için ayda bir test düğmesine basın.
• Kablo bağlantılarını yıllık olarak kontrol edin.
• Eski cihazları her 8-10 yılda bir değiştirin.
• Renk değişikliği veya yanma belirtileri olup olmadığını izleyin.

10. Farklı Endüstrilerdeki Uygulamalar

Kaçak Akım Devre Kesicileri çeşitli sektörlerde yaygın olarak kullanılmaktadır:

• Konut binaları:Mutfaklar, banyolar ve dış mekan devreleri.
• Ticari tesisler:Ofisler, alışveriş merkezleri ve oteller.
• Endüstriyel tesisler:Makine koruma ve kontrol panelleri.
• Sağlık hizmeti:Kritik yaşam destek sistemleri ve laboratuvarları.
• EV şarj istasyonları:Yüksek hassasiyetli kaçak tespiti.

11. Güvenlik Standartları ve Uyumluluk

RCCB'lerin güvenilirliği ve performansı sağlamak için uluslararası güvenlik standartlarına uyması gerekir. Bu standartlar açma süresi, sızıntı hassasiyeti ve dayanıklılık testi gibi parametreleri tanımlar.

Uyumluluk, cihazın arıza koşullarında tutarlı bir şekilde çalışmasını ve küresel güvenlik beklentilerini karşılamasını sağlar.

12. Sıkça Sorulan Sorular

S1: RCCB kısa devrelere karşı koruma sağlar mı?
Hayır, yalnızca toprak kaçağına karşı koruma sağlar. Kısa devre koruması için MCB'ler gereklidir.

S2: RCCB'm neden sık sık hata veriyor?
Bunun nedeni hatalı cihazlar, yalıtım sorunları veya kümülatif sızıntı olabilir.

S3: RCCB topraklama olmadan çalışabilir mi?
Tavsiye edilmez. Doğru topraklama etkili çalışmayı sağlar.

S4: RCCB'ler ne sıklıkla test edilmelidir?
Yerleşik test düğmesini kullanarak ayda en az bir kez.

S5: Bir RCCB'nin ömrü nedir?
Kullanım koşullarına bağlı olarak genellikle 8-10 yıl.

13. Sonuç

Kaçak Akım Devre Kesici, herhangi bir elektrik sistemindeki en önemli güvenlik cihazlarından biridir. Kaçak akımları tespit ederek ve devreleri milisaniyeler içerisinde keserek hayat kurtarıcı koruma sağlar. İster evlerde, ister fabrikalarda, ister ticari binalarda kullanılsın RCCB'ler elektrik çarpması ve yangın tehlikesi riskini önemli ölçüde azaltır.

Doğru türü seçmek, doğru şekilde kurmak ve düzenli olarak bakımını yapmak, uzun vadeli güvenlik ve sistem kararlılığı sağlar. Elektrik talepleri artmaya devam ettikçe RCCB'ler modern güç dağıtım sistemlerinin temel bir bileşeni olmaya devam ediyor.
