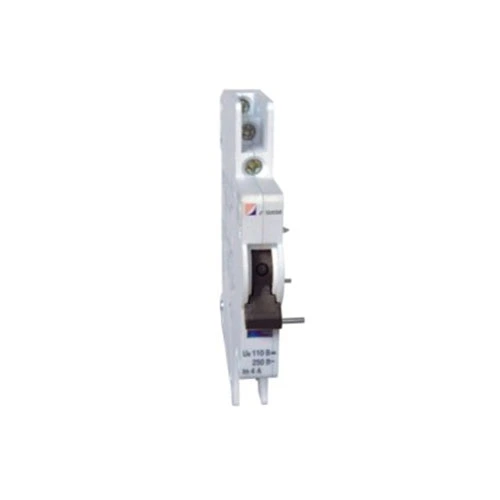

MCB Alarmı ve Yardımcı Kontak

CDADA, 40 yıldan fazla deneyime sahip bir üretici ve tedarikçidir; panel operatörlerinin devredeki bir kesiciyi çok geç olana kadar gözden kaçırdığı çok fazla proje gördük. Bu nedenle CDADA MCB Alarmı ve Yardımcı Kontağı (DAB7-FL) tasarladık: size tek modülde iki kritik sinyal veren akıllı, yerden tasarruf sağlayan bir çözüm; kesici konumu (AÇIK/KAPALI) ve açma nedeni (aşırı yük/kısa devre).

Tavsiyemiz: Kontrol sisteminizin manuel kapatma ile arıza açmayı birbirinden ayırması gerekiyorsa, belirtmeniz gereken aksesuar budur. Standart yardımcı kontaklar tek başına farkı anlayamaz ama bizimkiler söyleyebilir.

Çift Fonksiyonlu Tasarım: Bir Modül, İki Sinyal

CDADA MCB Alarm ve Yardımcı Kontak, akıllı bir mekanik seçiciye sahip iki bağımsız transfer kontağına sahiptir:

★ “A”da sarı gösterge: Her iki kontak da yardımcı kontak görevi görür → MCB AÇIK/KAPALI durumunu bildirir

★ “AL”de sarı gösterge:

★ Sol kontak = Yardımcı (AÇIK/KAPALI durumu)

★ Sağ kontak = Alarm (yalnızca MCB arıza nedeniyle alarm verdiğinde etkinleşir)

★ Bu, aşağıdakileri bağlayabileceğiniz anlamına gelir:

★ “Gücün açık” olduğunu gösteren yeşil ışık

★ “Arıza alarmını” tetiklemek için kırmızı ışık veya PLC girişi

★ Hepsi DAB7-63 MCB'nizdeki tek bir eklenti modülünden.

Teknik Özellikler

Önemli: Bu aksesuar tek başına kullanılamaz; doğrudan DAB7-63 MCB'ye monte edilmelidir.

Kurulum Kılavuzu (Saha Mühendislerimizden)

★ Güvenli ve güvenilir çalışma için şu adımları izleyin:

★ Kurulumdan önce devrenin gücünü KAPATIN.

★ DAB7-FL modülünü yerine oturana kadar DAB7-63 MCB'nin sol tarafına kaydırın.

★ Birlikte verilen çift taraflı bantla sabitleyin (titreşime karşı dayanıklılık için).

★ Kabloları 4 terminale bağlayın (kontak grubu başına 2 adet):

★ Yardımcı (durum) için soldaki çifti kullanın

★ Alarm için doğru çifti kullanın (açma tespiti)

★ Arıza alarmı işlevselliğine ihtiyacınız varsa sarı seçiciyi “AL”ye ayarlayın.

★ Test: MCB'yi manuel olarak açtırın; bir arıza açması sırasında yalnızca alarm kontağının durumu değişmelidir.

★ Profesyonel İpucu: Kablolarınızı net bir şekilde etiketleyin! Birçok teknisyen, devreye alma sırasında yardımcı sinyallerle alarm sinyallerini karıştırır.

Standart Yardımcı Kontak Yerine Bunu Ne Zaman Kullanmalısınız?

Tipik Uygulamalar:

★ Veri merkezi PDU izleme

★ Güneş enerjisi birleştirici kutuları

★ Endüstriyel kontrol panelleri

★ Bina yönetim sistemleri (BMS)

★ Asansör veya HVAC güvenlik devreleri

Sıkça Sorulan Sorular

S1: Bunu CDADA olmayan MCB'lerde kullanabilir miyim?

Cevap1: Hayır. DAB7-FL, mekanik ve boyutsal olarak yalnızca CDADA DAB7-63 kesiciler için tasarlanmıştır. Schneider, ABB veya Siemens MCB'lere uymaz.

S2: Alarm kontağı gerçekte nasıl çalışıyor?

Cevap 2: MCB'nin içindeki bir açma mandalı mekanizması, termal/manyetik arıza açması sırasında manuel kapatmaya göre farklı şekilde hareket eder. DAB7-FL bu mekanik farkı algılar ve alarm kontağını yalnızca gerçek arızalarda etkinleştirir.

S3: Her iki bağlantının da kablolu olmasına ihtiyacım var mı?

A3: Mutlaka değil. Kontrol mantığınıza bağlı olarak yalnızca yardımcı cihazı, yalnızca alarmı veya her ikisini birden kullanabilirsiniz. Modül size esneklik sağlar.

S4: DC güneş enerjisi uygulamaları için uygun mu?

A4: Evet! 110V/0,5A DC-12 değeriyle, PV dizisi arızalarını uzaktan tespit etmeniz gereken güneş enerjisi dizisi izleme için idealdir.

S5: Neden jenerik markalar yerine CDADA'yı seçmelisiniz?

A5: Çünkü şunu sunuyoruz:

● Gerçek arıza ayrımcılığı (yalnızca konum algılama değil)

● DAB7 MCB'lerle sorunsuz entegrasyon; adaptör plakası yok

● Fabrikada test edilmiş mekanik bağlantı – boşluk yok veya kaçırılmış sinyal yok

● Saha doğrulaması için net görsel gösterge (sarı bayrak)

● Sorunsuz projeler için küresel sertifikalar (CE, CB, RoHS)

CDADA Ar-Ge'den Son Not

Modern elektrik sistemlerinde 'açık/kapalı' yeterli değildir; zekaya ihtiyacınız vardır. MCB Alarm ve Yardımcı Kontağımız, basit bir kesiciyi bir teşhis düğümüne dönüştürerek daha akıllı, daha güvenli paneller oluşturmanıza yardımcı olur. Ve MCB'yi tasarlayan aynı ekip tarafından yapıldığından, tahmine gerek kalmadan mükemmel bir sinerji elde edersiniz." — CDADA Ürün Geliştirme Ekibi
