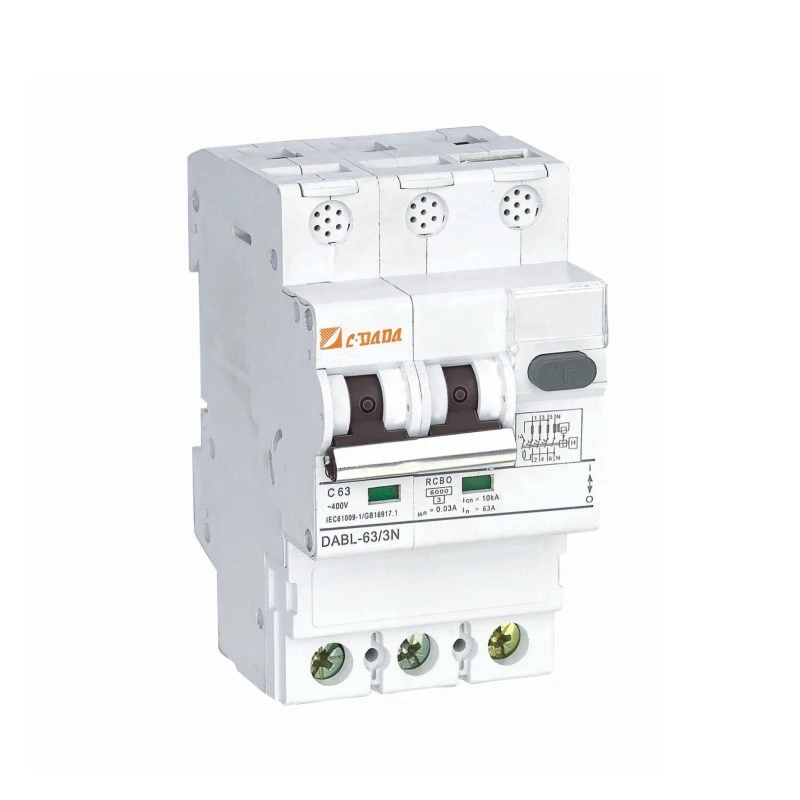

2P 4P Elektronik Tip RCBO

Shanghai DADA Electric CO., LTD tarafından tasarlanan aşırı akım korumalı kompakt, akıllı kaçak akım devre kesicisi CDADA DABL-63 2P 4P Elektronik Tip RCBO ile modern elektrik kurulumlarında güvenliği en üst düzeye çıkarın. 2P (1+N) ve 4P (3+N) uygulamalar için tasarlanan bu elektronik RCBO, dördü bir arada koruma sağlar:

Elektrik çarpması önleme (30mA kaçak akım algılama ile),

Aşırı yük koruması,

Kısa devre kesintisi (6kA kesme kapasitesi),

Dalgalanma bastırma (entegre D sınıfı varistör).

Dış mekan prizleri, garaj aydınlatması, bodrum devreleri ve cihaz besleyicileri için ideal olan DABL-63, CE, CB ve RoHS standartlarını karşılar ve ultra hassas arıza tespiti için bir elektronik diferansiyel modüle sahiptir. 2 modüllü DIN genişliği, bağımsız kontak konumu göstergesi ve –25°C ila +40°C çalışma aralığıyla, çeşitli iklimlerde ve konut/ticari ortamlarda güvenilirlik sağlayacak şekilde tasarlanmıştır.

Temel Özellikler

Modeli: DABL-63 Serisi

Tip: Elektronik RCBO (Aşırı Akım Korumalı Kaçak Akım Kesici)

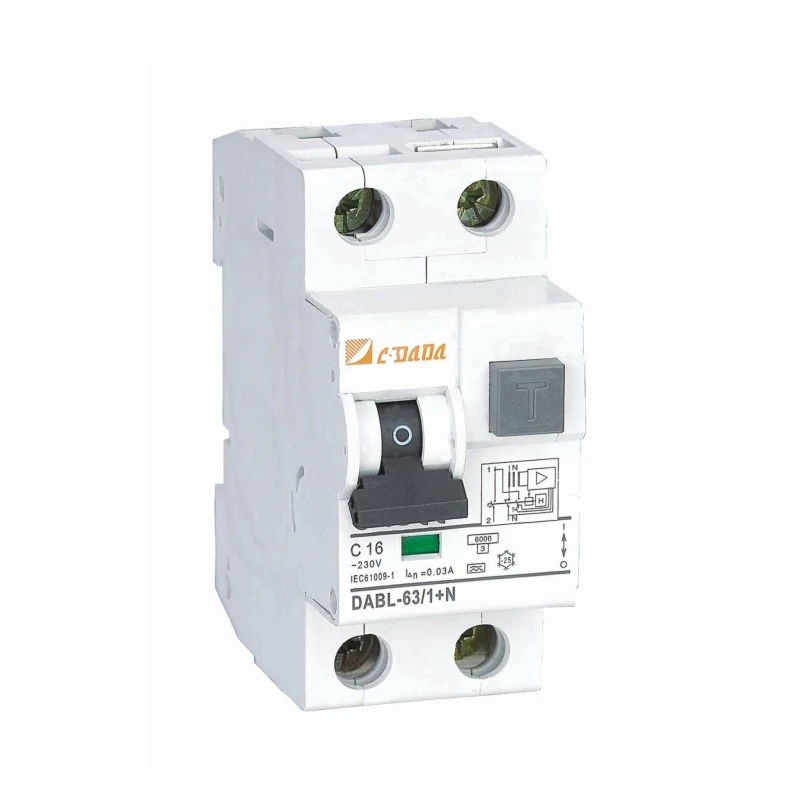

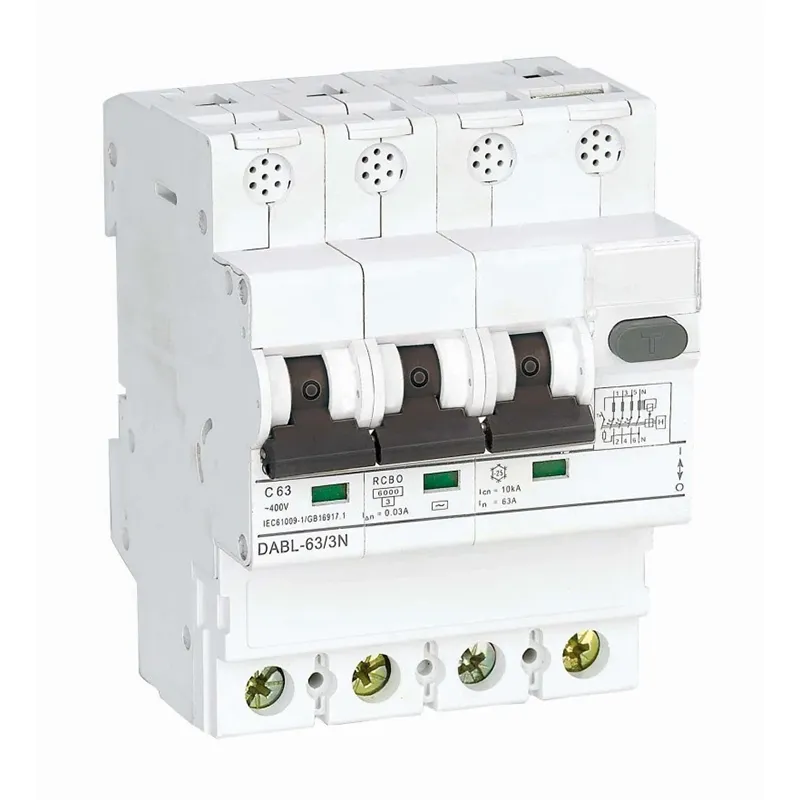

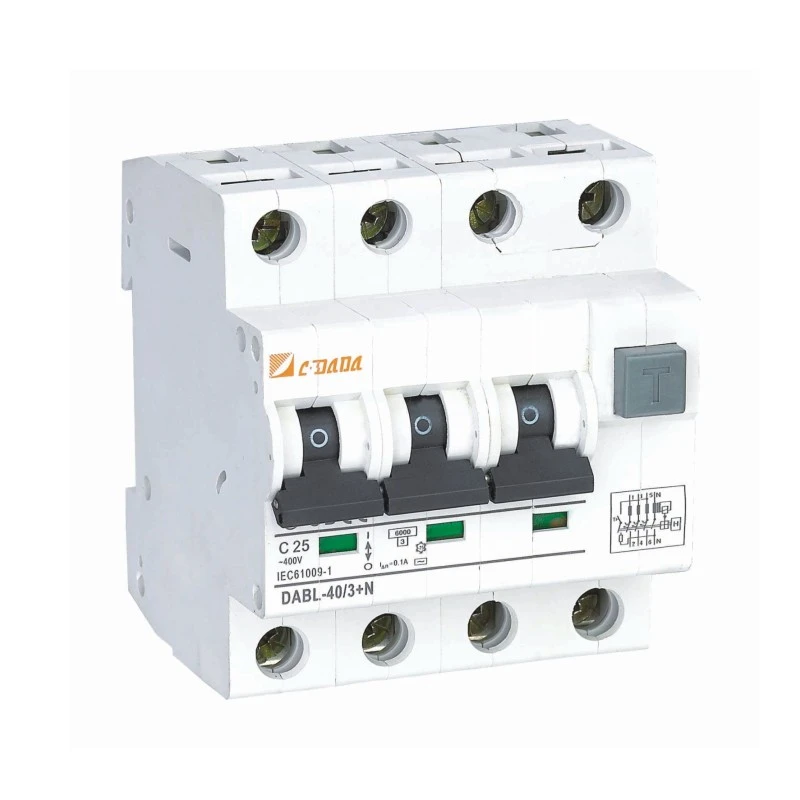

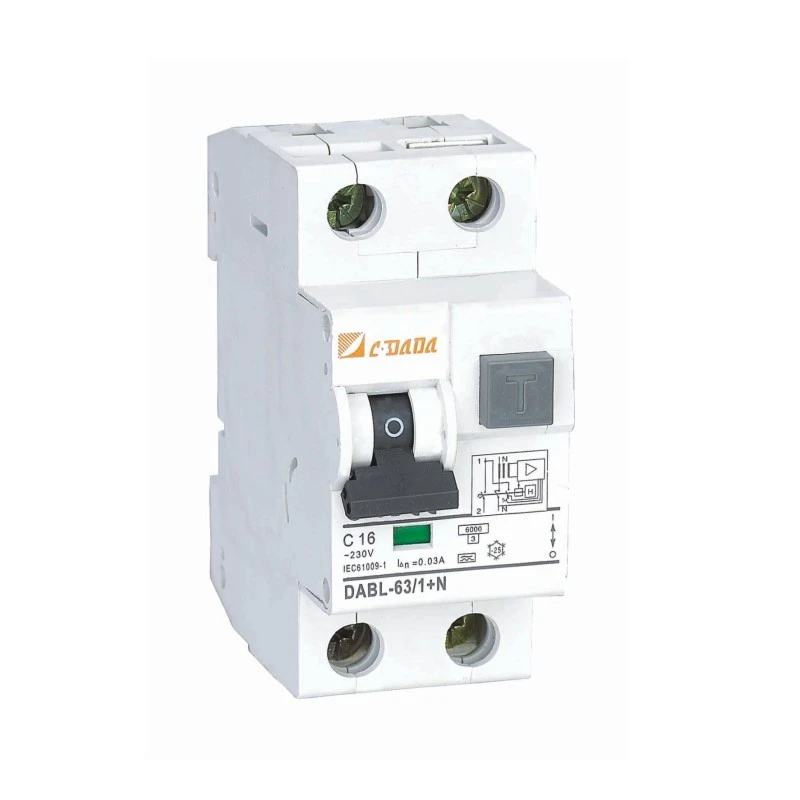

Kutuplar: 2P (1+N) veya 4P (3+N)

Nominal Akım (In): Tipik olarak 6–63A (DAB7-63 platformuna göre)

Artık Hassasiyet (I△n): 30mA (kişisel koruma standardı)

Kesme Kapasitesi: 6kA,10kA

Koruma Fonksiyonları:

Kaçak akım (kaçak)

Aşırı yük (termal)

Kısa devre (elektromanyetik)

Aşırı gerilim (dahili D sınıfı varistör aracılığıyla)

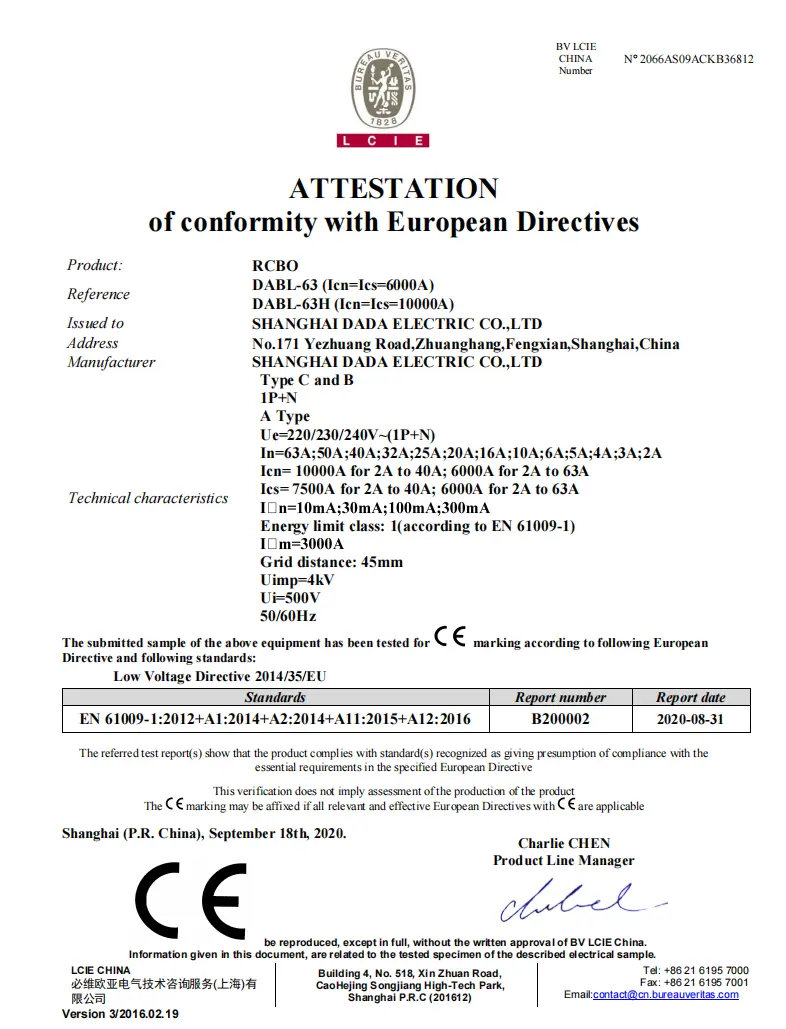

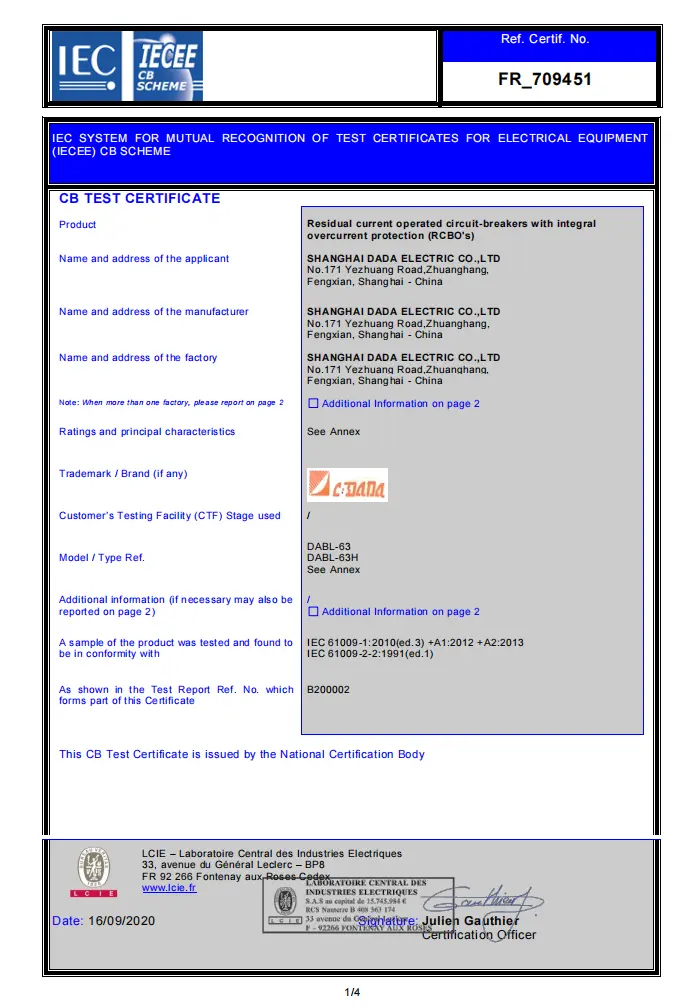

Sertifikalar: CE, CB, RoHS

Çalışma Sıcaklığı: –25°C ila +40°C

Montaj: 35 mm DIN rayına 2 modül genişliği

Teknik Veri Sayfası

Temel Özellikler:

★ Elektronik diferansiyel modül → yüksek hassasiyet ve hızlı yanıt

★ Bağımsız kontak göstergesi (gerçek AÇIK/KAPALI/açma durumunu gösterir)

★ Aylık işlevsellik kontrolü için “TEST” düğmesi

★ Çentikli terminal kelepçeleri → daha düşük ısı, daha güçlü kavrama

★ Çapraz fonksiyonlu vidalar (+/–) → daha kolay kurulum, düşen parça yok

★ Gümüş içeren temas alaşımı → daha uzun ömür, daha düşük direnç

Neden CDADA Elektronik RCBO'yu Seçmelisiniz?

★ 2 Modülde Hepsi Bir Arada Koruma

Ayrı MCB + RCCB + aşırı gerilim koruyucunun yerini alarak yerden, maliyetten ve kablolama karmaşıklığından tasarruf sağlar.

★ Aşırı Gerilim Bastırmayla Gelişmiş Güvenlik

Elektronik diferansiyel koruma modülü, D sınıfı varistör ve DAB7-63 serisi entegre devre kesiciye sahip birleşik devre, 4 tür koruma sağlar: artık akımdan (kaçak akım), kısa devreden; aşırı yük ve aşırı gerilim.

★ Gerçek Durum Görünürlüğü

Standart kesicilerden farklı olarak bağımsız kontak göstergesi, kol manuel olarak AÇIK tutulsa bile gerçek kontak durumunu gösterir.

★ Kurulumcu Dostu Tasarım

● Geniş sıcaklık aralığı → ısıtılmayan garajlar veya sıcak çatı katları için uygundur

● Çentikli terminaller → güvenli, düşük dirençli bağlantılar

● Çift sürücülü vidalar → düz veya Phillips aletlerle çalışır

★ Küresel Sertifikalı

CE, CB ve RoHS onayları Avrupa, Asya, Afrika ve ötesinde uyumluluk sağlar; ihracat panelleri için idealdir.

★ Yüksek Riskli Bölgeler için Mükemmel

Şok ve yangın riskinin yüksek olduğu dış mekan çıkışları, ıslak alanlar, garajlar ve bodrumlar için önerilir.

★ Güney Amerika, Avrupa, Asya ve Avustralya'nın yanı sıra Rusya ve Avrupa ülkesine uzun yıllara dayanan nakliye tecrübesiyle CDADA yanınızda!

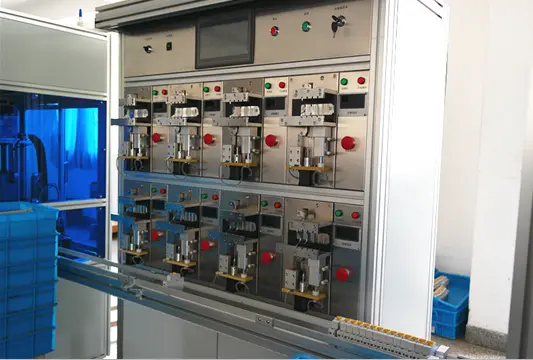

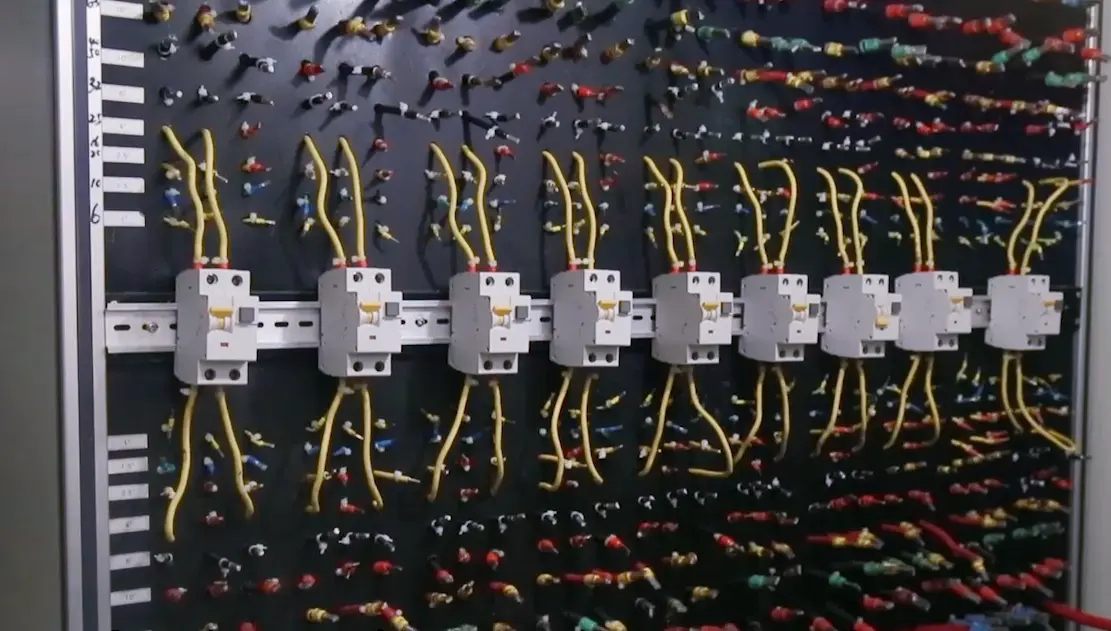

★ Tesisimizden çıkan tüm ürünleri %100 denetlemek politikamız olduğundan, ürünün tesisimizden ayrılmadan önce işlevsel olarak %100 doğru olduğunu mutlak bir kesinlikle garanti edebiliriz.

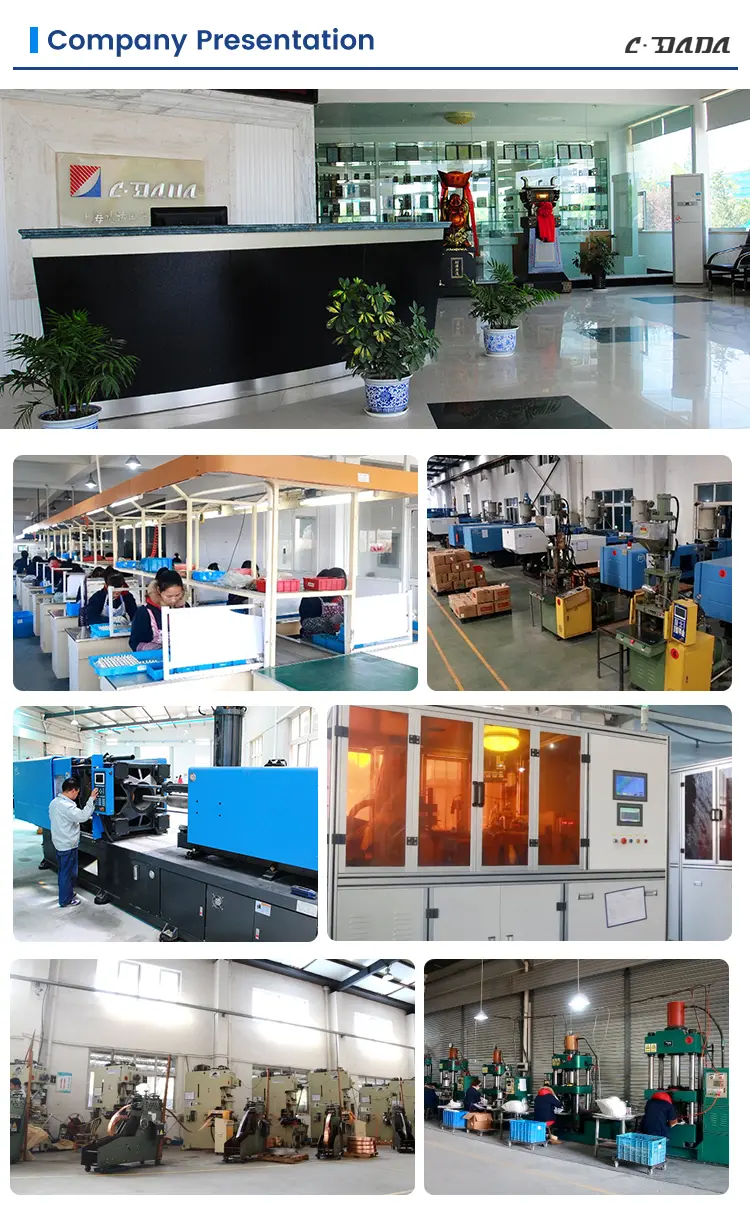

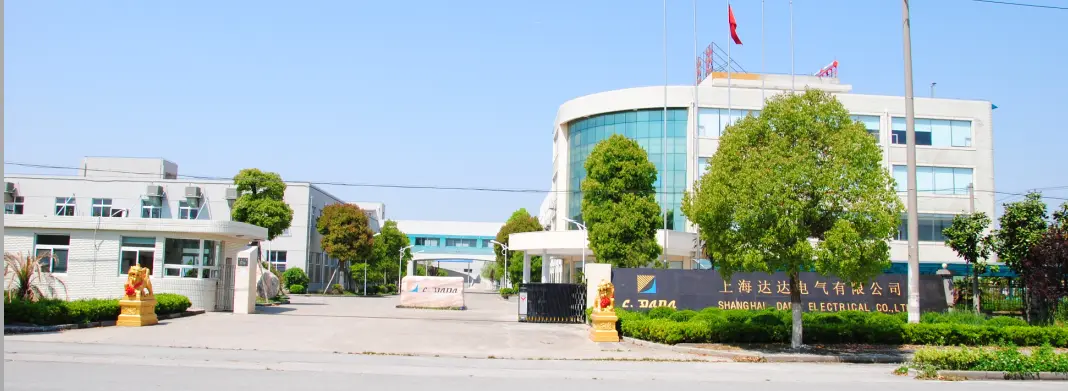

★ Bizi istediğiniz zaman ziyaret etmekten mutluluk duyarız! Üretim süreleri ve süreç verimi üzerinde tam kontrole sahip olabilmemizin tek yolu budur.

Tipik Uygulamalar

Dış Mekan Prizleri: Bahçe aletleri, EV şarj cihazları, tatil ışıkları için

Garaj ve Bodrum Aydınlatması: Nemli, soğuk ortamlar

Cihaz Devreleri: Çamaşır makineleri, bulaşık makineleri, buzdolapları

Atölye Gücü: Aletlerin ve nemin bir arada bulunduğu yer

Konut Alt Panelleri: Kompakt, çoklu koruma çözümü

Sıkça Sorulan Sorular (SSS)

S1: RCCB ile RCBO arasındaki fark nedir?

Cevap1: RCCB yalnızca artık (kaçak) akımı tespit eder; aşırı yüke veya kısa devrelere karşı koruma sağlamaz. Bir RCBO (DABL-63 gibi), RCCB + MCB'yi tek bir cihazda birleştirerek sızıntı + aşırı yük + kısa devre koruması sunar.

S2: Bu RCBO gerçekten dalgalanmalara karşı koruma sağlıyor mu?

A2: Evet! Standart RCBO'larda nadir görülen bir özellik olan, geçici aşırı gerilimleri (örneğin yıldırım veya anahtarlama dalgalanmalarından kaynaklanan) bastıran yerleşik bir D sınıfı varistör içerir.

S3: Neden elektromanyetik bir RCBO yerine elektronik bir RCBO seçmelisiniz? Cevap3:

● Elektronik RCBO'lar daha yüksek hassasiyet, daha küçük boyut sunar ve ekstra işlevler (aşırı gerilim koruması gibi) entegre edebilir.

● Çalışmak için hat voltajına ihtiyaç duyarlar; dolayısıyla nötr güvenilir değilse ideal değildir.

● Elektromanyetik tipler 0V'ta çalışır ancak daha büyüktür ve akıllı özelliklerden yoksundur.
→ Sabit konut şebekeleri için DABL-63 gibi elektronik RCBO'lar idealdir.

S4: Kişisel korunma için 30mA yeterli midir?

A4: Evet. 30mA, konut devrelerinde hayat kurtaran şok korumasına yönelik uluslararası standart (IEC) eşiğidir.

S5: Elektronik RCBO için neden CDADA'yı seçmelisiniz?

Cevap5: CDADA öne çıkıyor çünkü:

● Gerçek 4'ü 1 arada koruma (kaçak + aşırı yük + kısa devre)

● Kompakt 2 modüllü tasarım panel alanından tasarruf sağlar

● Bağımsız kontak göstergesi doğru durumu garanti eder

● Küresel sertifikalar (CE/CB/RoHS)

● OEM'e hazır: tutarlı kalite, İngilizce desteği, toplu fiyatlandırma
