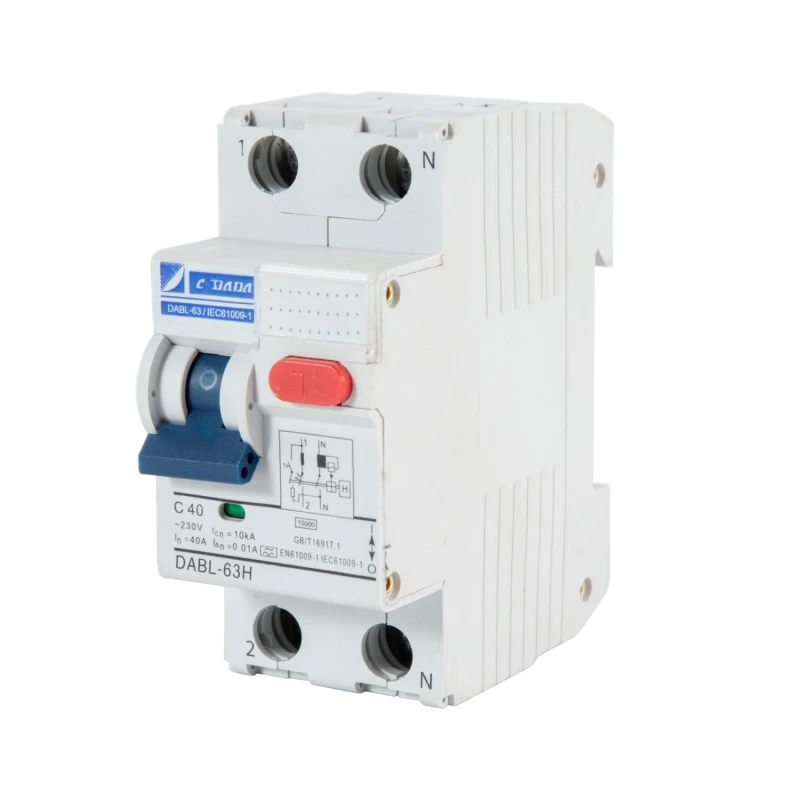

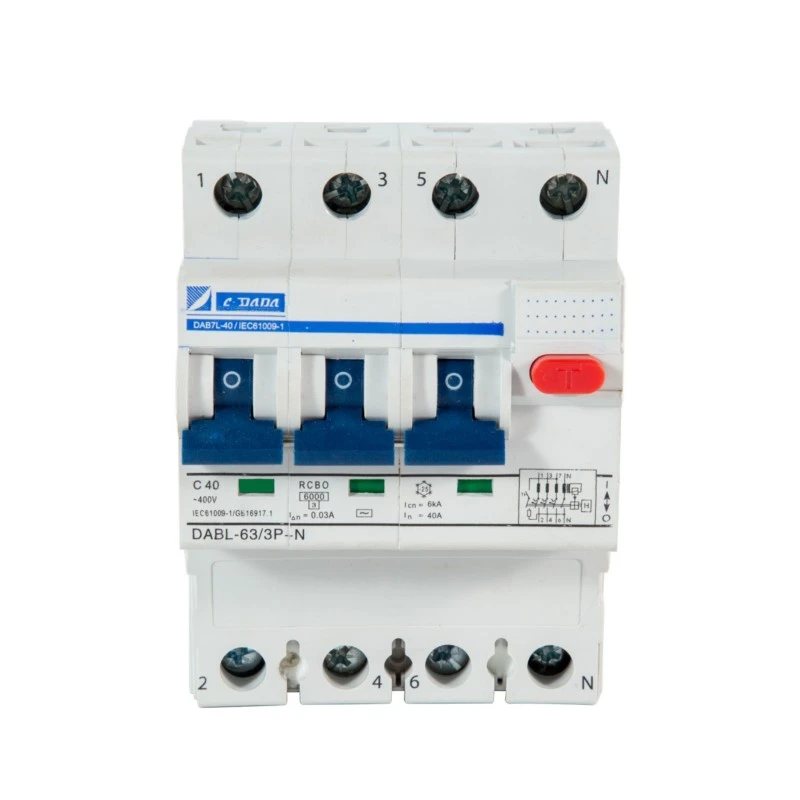

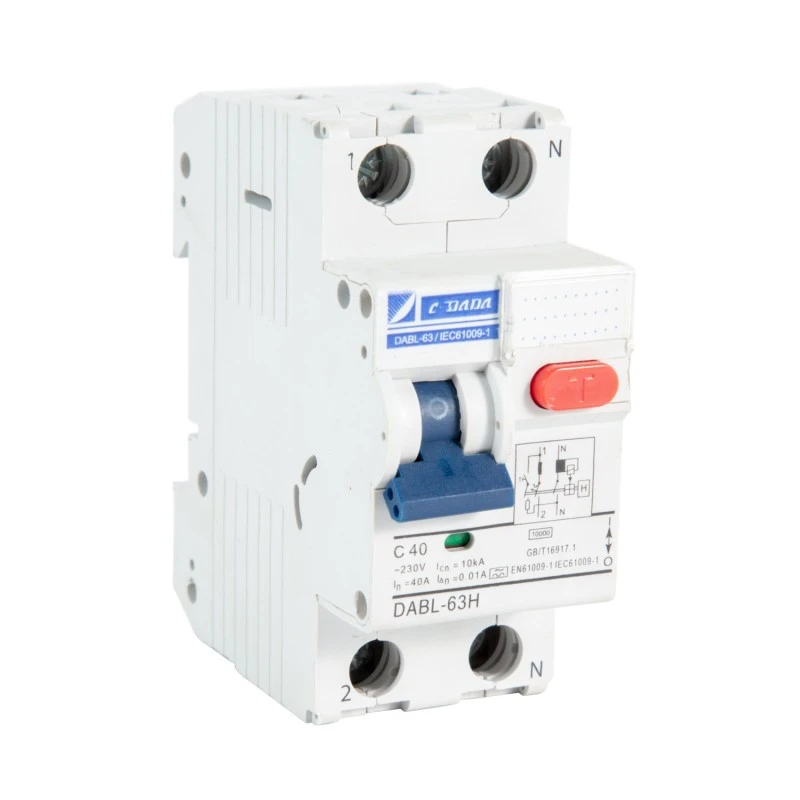

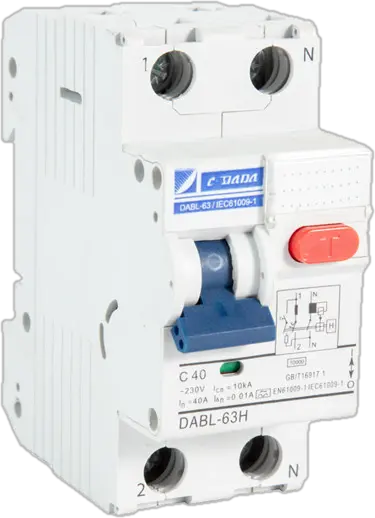

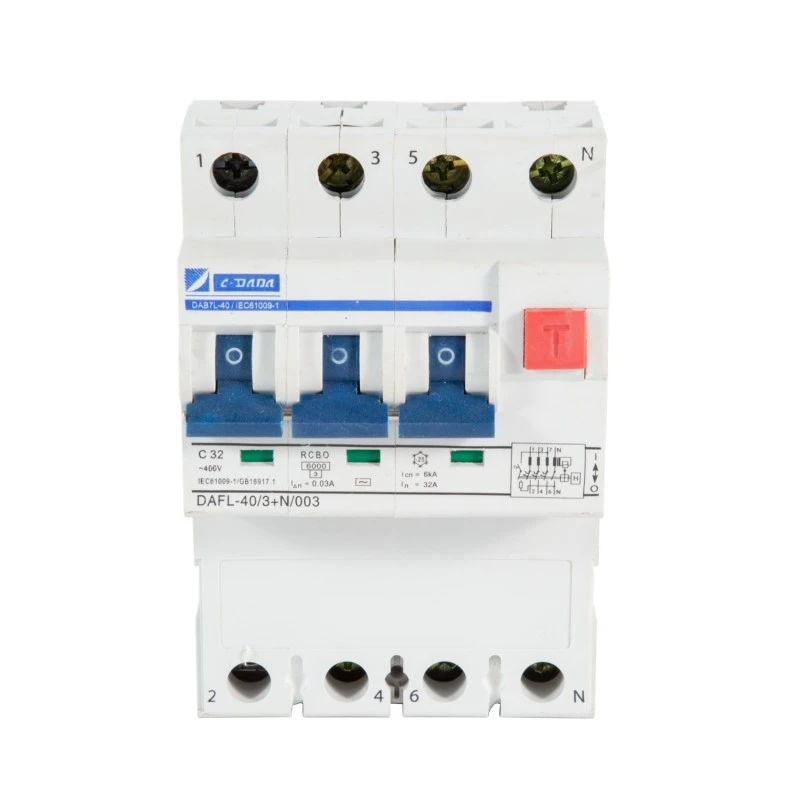

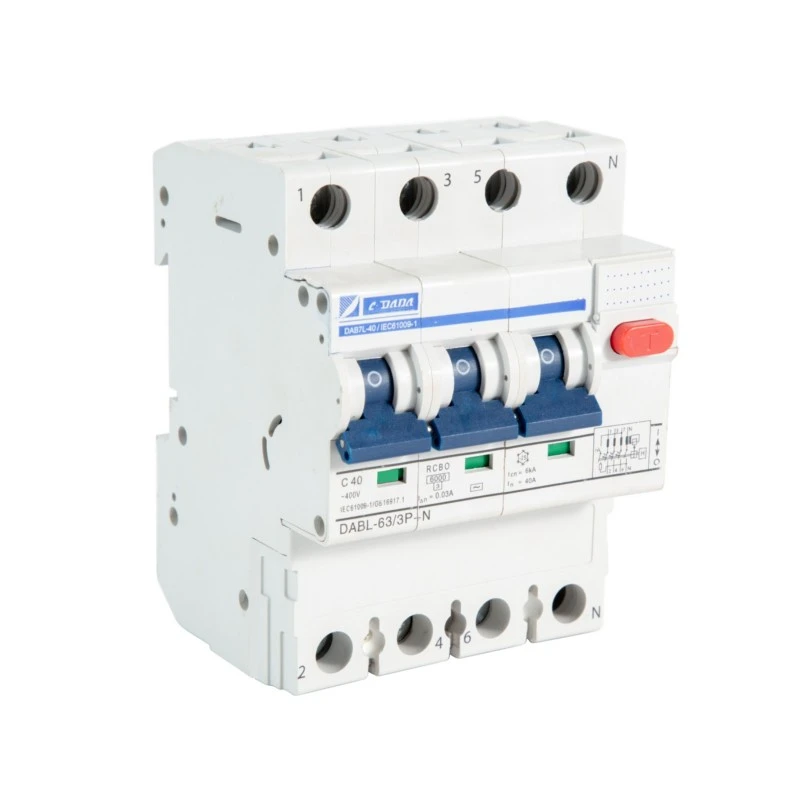

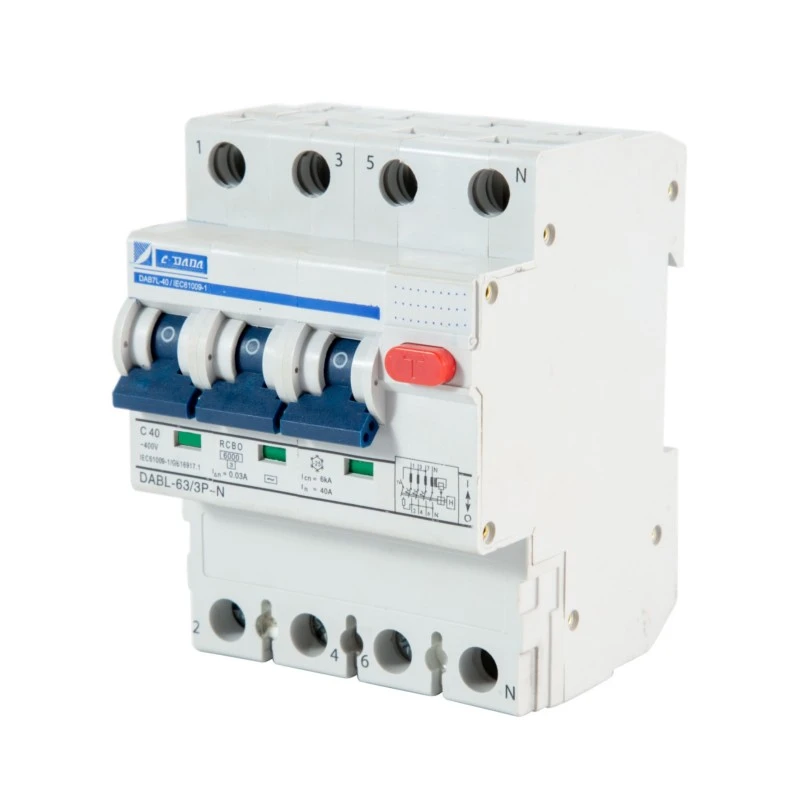

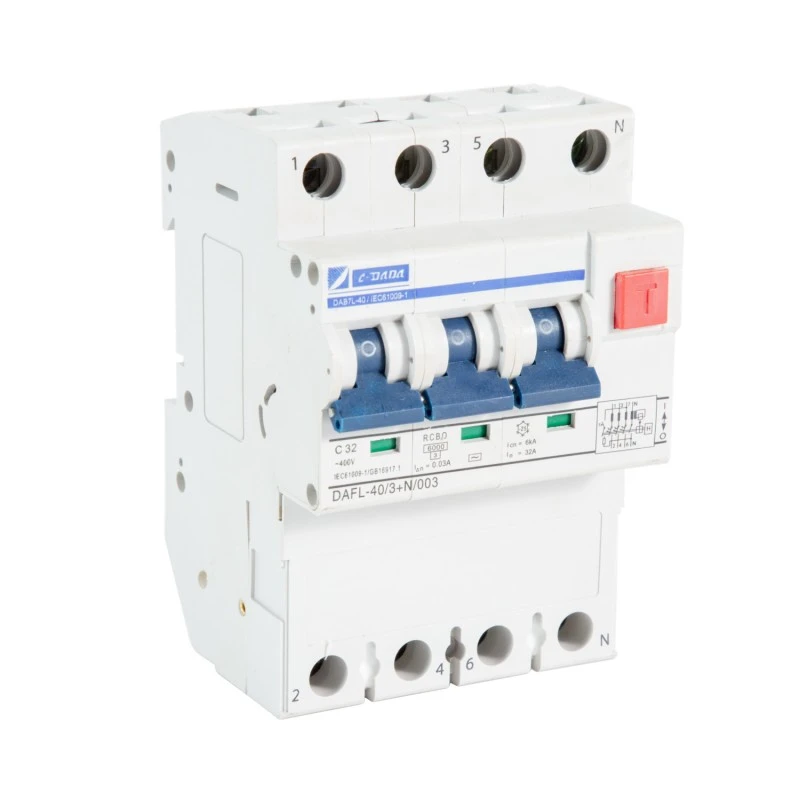

2P 4P Elektromanyetik RCBO

Güç güvenilirliğinin belirsiz olduğu ortamlarda tavizsiz güvenlik için Shanghai DADA Electric CO., LTD. CDADA DABF-63 2P 4P Elektromanyetik RCBO'yu, herhangi bir elektronik bileşen veya harici güç kaynağı olmadan çalışan, aşırı akım korumalı gerçek bir 2P/4P elektromanyetik kaçak akım devre kesicisini sunar. IEC standartlarına göre tasarlanan bu RCBO, tek cihazda üç temel koruma sağlar:

★ Elektrik çarpmasını önleme (30mA kaçak akım algılama yoluyla),

★ Aşırı yük koruması (termal mekanizma),

★ Kısa devre kesintisi (manyetik serbest bırakma, 6kA).

Dış mekan prizleri, garajlar, bodrumlar ve kırsal kurulumlar için önerilen DABF-63, nötr kaybı, voltaj düşmesi veya elektrik kesintileri sırasında bile çalışmaya devam eder; bu, elektronik alternatiflere göre kritik bir avantajdır. Bağımsız kontak konumu göstergesi, –25°C ila +40°C çalışma aralığı ve sağlam terminal tasarımıyla, en önemli olduğu yerde arıza korumalı performans sunar.

Temel Özellikler

Modeli: DABF-63 Serisi

Tür: Elektromanyetik RCBO (Elektronik yok, yardımcı güç gerekmez)

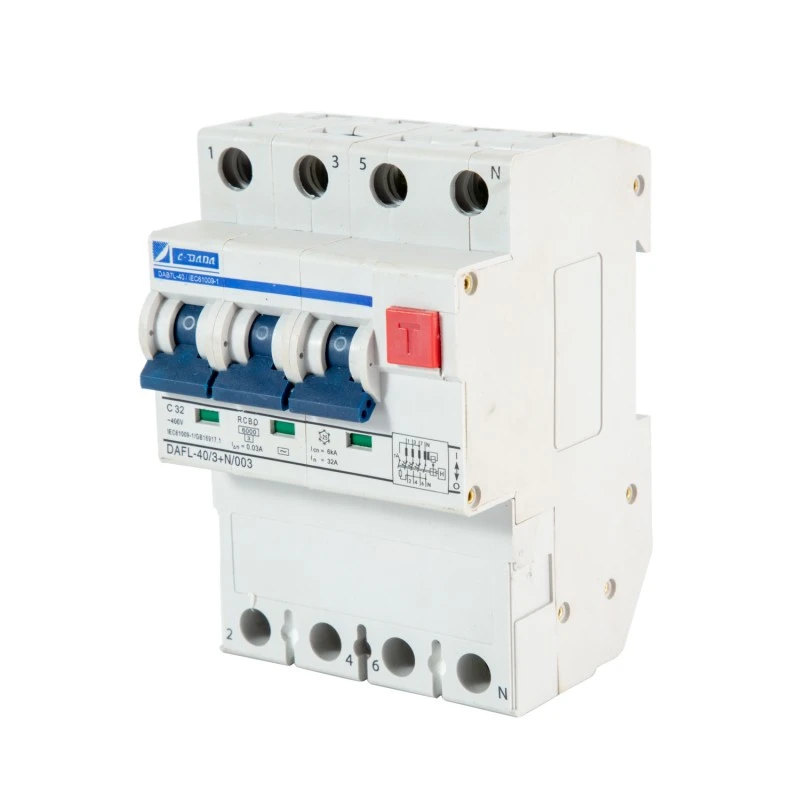

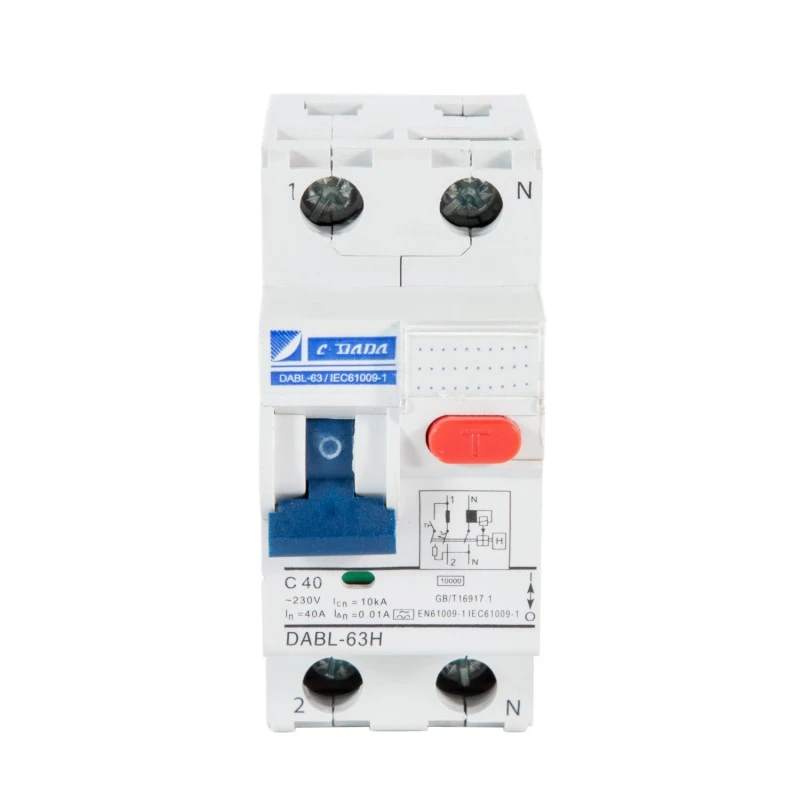

Kutuplar: 2P (1+N) veya 4P (3+N)

Nominal Akım (In): 6–63A (DAB7 platformuna dayalı tipik aralık)

Artık Hassasiyet (I△n): 30mA (kişisel koruma için standart; 100mA opsiyonel)

Açmasız Akım: 0,5 × I△n

I△n'de Yolculuk Süresi: ≤ 0,1s

Kesme Kapasitesi: 6kA

Koruma Fonksiyonları:

Artık akım (kaçak) – elektromanyetik algılama

★ Aşırı yük – bimetalik termal

★ Kısa devre – manyetik açma

★ Çalışma Sıcaklığı: –25°C ila +40°C

Montaj: 35 mm DIN rayına 2 modül genişliği

Temel Özellikler:

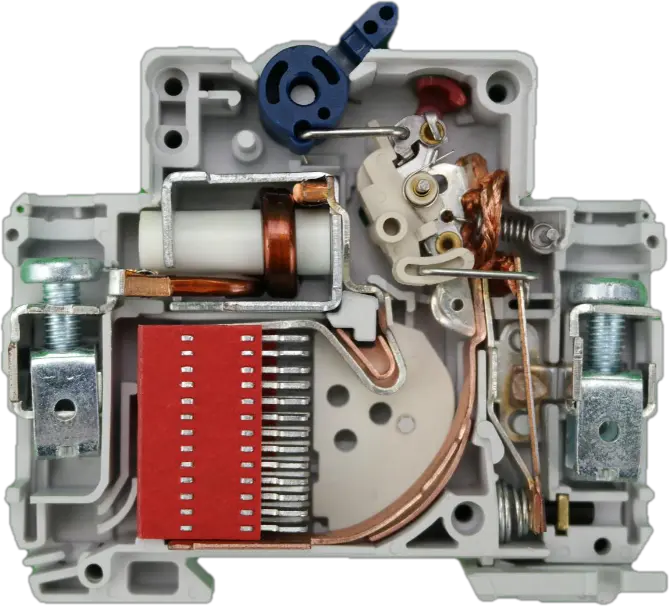

★ Saf elektromanyetik diferansiyel mekanizma

★ Bağımsız kontak konumu göstergesi (gerçek AÇIK/KAPALI/açma durumu)

★ Aylık işlevsellik kontrolü için “TEST” düğmesi

★ Çentikli terminal kelepçeleri → daha düşük ısı kaybı, daha güçlü kavrama

★ Gümüş içeren kontaklar → yüksek dayanıklılık, düşük direnç

★ Çapraz fonksiyonlu vidalar (+/–) → kolay kurulum

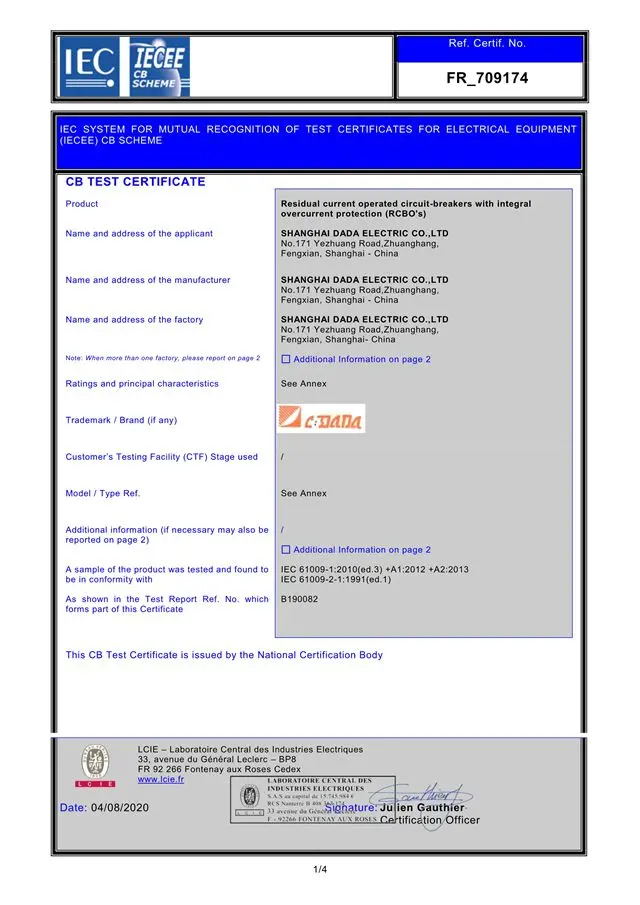

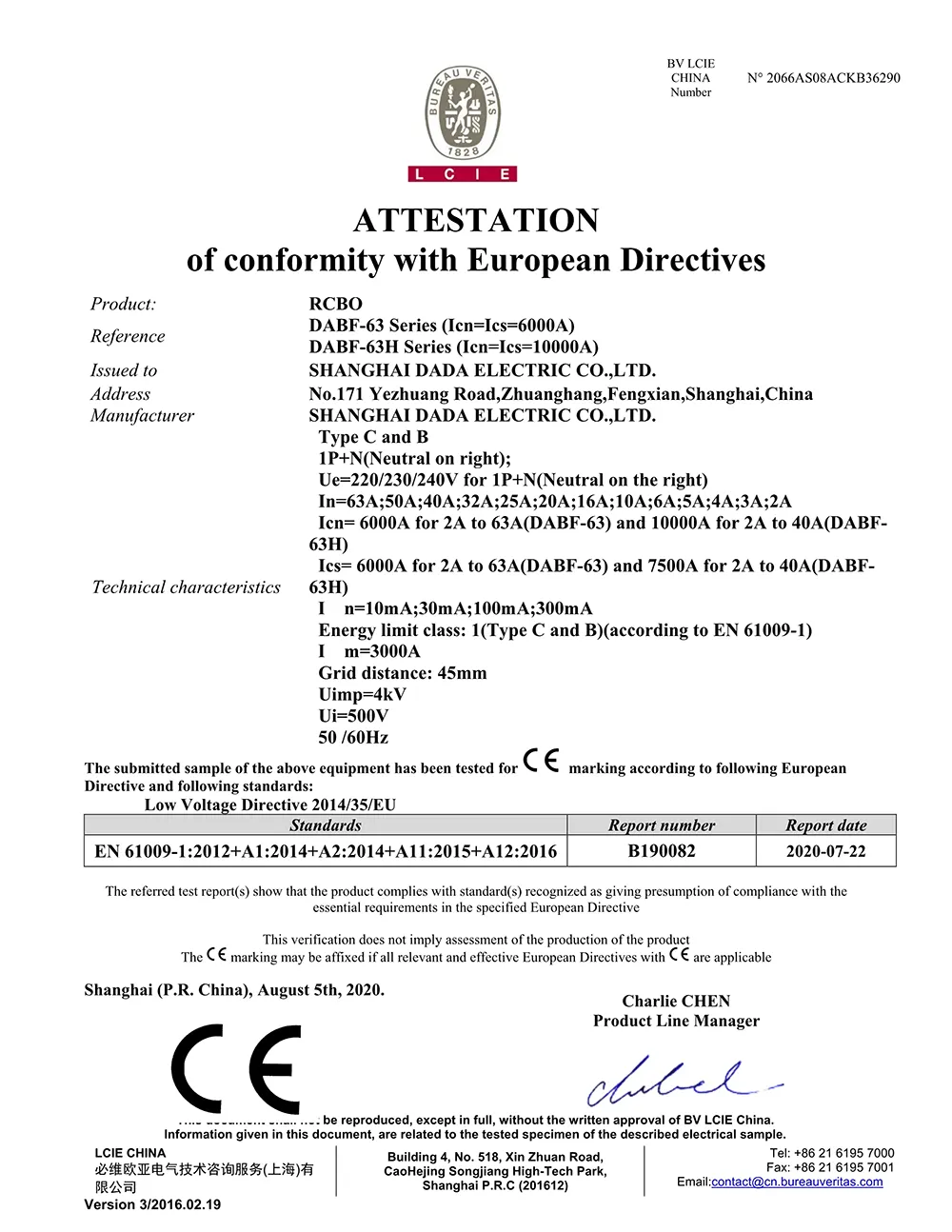

★ Sertifikalar: CE, CB (RoHS uyumlu malzemeler)

Neden CDADA Elektromanyetik RCBO'yu Seçmelisiniz?

★ Güç Olmadan Çalışır – Daima

Elektronik RCBO'ların aksine, 2P 4P Elektromanyetik RCBO'muz sızıntıyı tespit etmek için hat voltajına ihtiyaç duymaz; nötr arızası, elektrik kesintisi veya tam kesinti sırasında koruma sağlar.

★ Zorlu veya Uzak Konumlar için İdeal

Kırsal alanlar, şantiyeler, çiftlikler, tüneller ve elektronik cihazların arızalanabileceği dengesiz şebekelere sahip bölgeler için mükemmeldir.

★ Yapısı gereği Arızaya Karşı Güvenli

Yarı iletken yok = eskime yok, yazılım hatası yok, EMI duyarlılığı yok. Az önce kanıtlanmış elektromanyetik fizik.

★ Operasyonel Durumu Temizle

Bağımsız kontak göstergesi, bakım ve güvenlik denetimleri için kritik olan gerçek kontak durumunu gösterir.

★ Kompakt ve Güvenilir

2 modül boyutu panel alanından tasarruf sağlarken, gümüş alaşımlı kontaklar ve sağlam terminaller uzun servis ömrü sağlar.

★ Küresel Uyumluluk

IEC, CE ve CB standartlarına göre sertifikalıdır; ihracat ve uluslararası projeler için güvenilirdir.

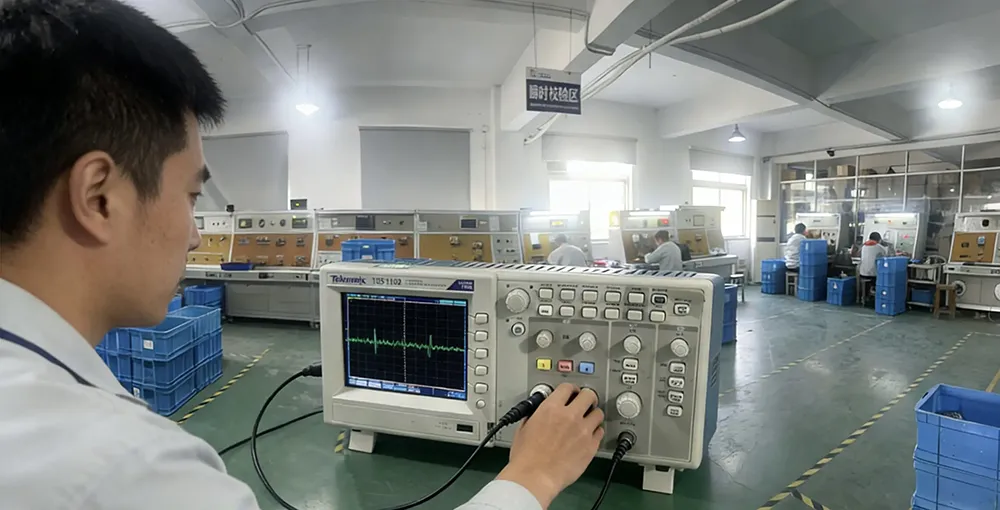

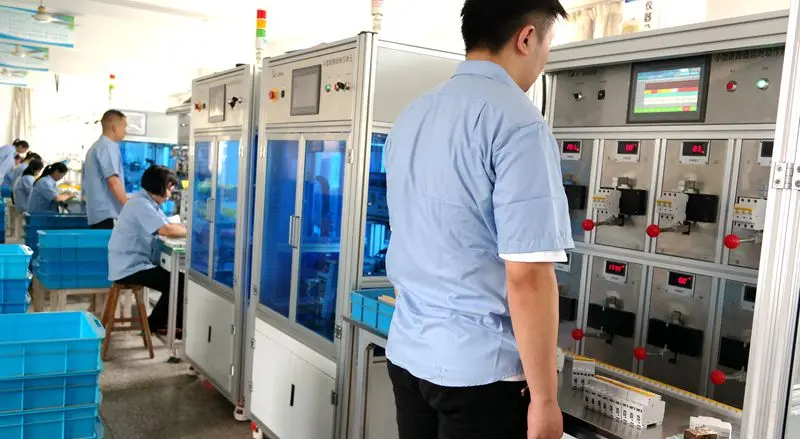

★ Tesisimizden çıkan tüm ürünleri %100 denetlemek politikamız olduğundan, ürünün tesisimizden ayrılmadan önce işlevsel olarak %100 doğru olduğunu mutlak bir kesinlikle garanti edebiliriz.

★ Ürünümüze ve sonuçta müşteri memnuniyetimize yansıyacak ekipmanlara, süreçlere, insanlara ve sertifikalara yatırım yaparak teknolojik uzmanlığımızı geliştirmeye devam edeceğiz.

Tipik Uygulamalar

Kırsal Elektrifikasyon Projeleri

Dış Mekan Prizleri ve EV Şarj Noktaları (temel katman)

Garajlar, Bodrumlar ve Atölyeler (nemli, soğuk ortamlar)

TT Topraklama Sistemleri (nötr bütünlüğünün zayıf olduğu yerlerde)

Yedekleme Devreleri ve Acil Durum Panelleri

Sıkça Sorulan Sorular

S1: Elektronik ve elektromanyetik RCBO'lar arasındaki fark nedir?

A1:

S2: Bu RCBO aşırı gerilim koruması sağlıyor mu?

C2: Hayır. Gerçek elektromanyetik RCBO'lar varistörler veya aşırı gerilim bastırıcılar içermez; bunlar elektronik bileşenler gerektirir. Aşırı gerilim koruması gerekiyorsa, bunu ayrı bir SPD (aşırı gerilim koruyucu cihaz) ile eşleştirin.

S3: Kişisel şok koruması için 30mA yeterli midir?

A3: Evet. 30mA, konut ve ticari devrelerde doğrudan temasa karşı hayat kurtaran koruma için IEC standart eşiğidir.

S4: Ana gelen koruması olarak kullanılabilir mi?

Cevap4: Evet — 6kA kesme kapasitesiyle DABF-63, özellikle TT sistemlerinde küçük dağıtım panolarında gelen koruma olarak hizmet verebilir.

S5: Elektromanyetik RCBO için neden CDADA'yı seçmelisiniz?

Cevap5: CDADA şunları sunar:

● Orijinal elektromanyetik tasarım (gizli elektronik yok)

● Gerçek 0V çalışma özelliği

● 2 modüllü kompakt boyut; elektromanyetik türler için nadirdir

● Güvenlik doğrulaması için bağımsız kontak göstergesi

● Küresel sertifikalar (CE/CB) ve OEM'e hazır destek
