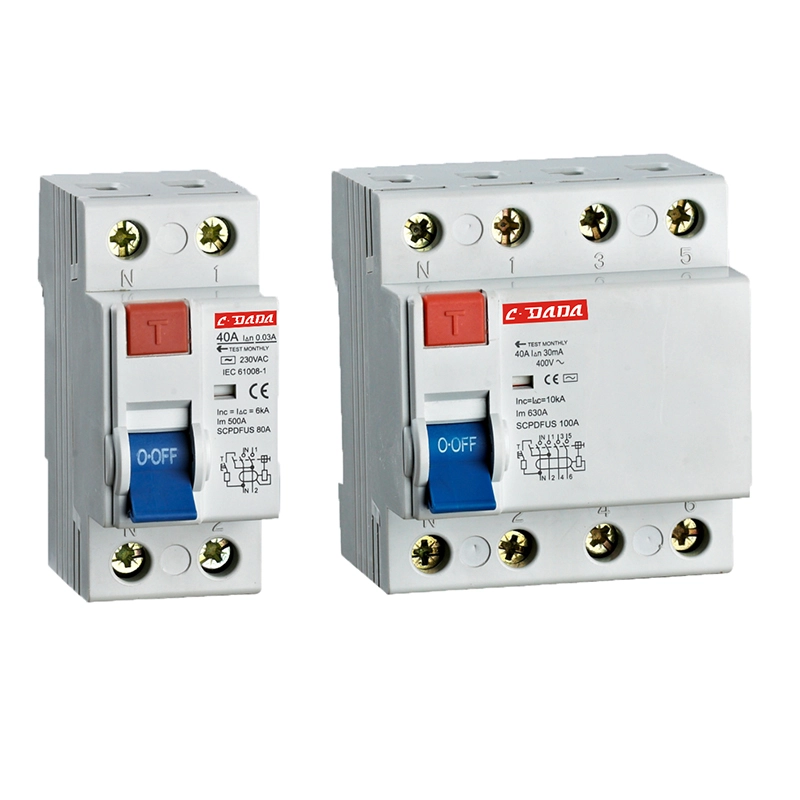

Elektromanyetik Kaçak Akım Devre Kesici

Güvenilirliğin harici güce bağlı olamayacağı kritik görev güvenliği için CDADA Elektromanyetik Kaçak Akım Devre Kesicisini (RCCB) seçin. Shanghai DADA Electric CO., LTD tarafından IEC 61008-1 standartlarına göre tasarlanan bu tamamen elektromanyetik RCCB, herhangi bir elektronik devre veya yardımcı voltaj olmadan çalışır; bu da onu güç dalgalanmalarına, dalgalanmalara veya nötr kaybına karşı bağışık hale getirir.

16A ila 100A arası nominal akımlara ve 10mA, 30mA veya 100mA hassasiyete sahip 2P (1+N) ve 4P (3+N) konfigürasyonları mevcuttur; kirli, yüksek nemli veya dengesiz şebeke ortamlarında arıza korumalı toprak arıza koruması sağlar.

6kA koşullu kısa devre derecesi, alev geciktirici ithal muhafaza ve kontak konumu göstergesiyle CDADA elektromanyetik RCCB'ye, mutlak mekanik güvenilirliğin en çok önemli olduğu endüstriyel alanlar, kırsal altyapı ve ihracat panellerinde güvenilmektedir.

Temel Özellikler

Tür: Elektromanyetik RCCB (Elektronik yok, yardımcı güç gerekmez)

Standart: IEC 61008-1

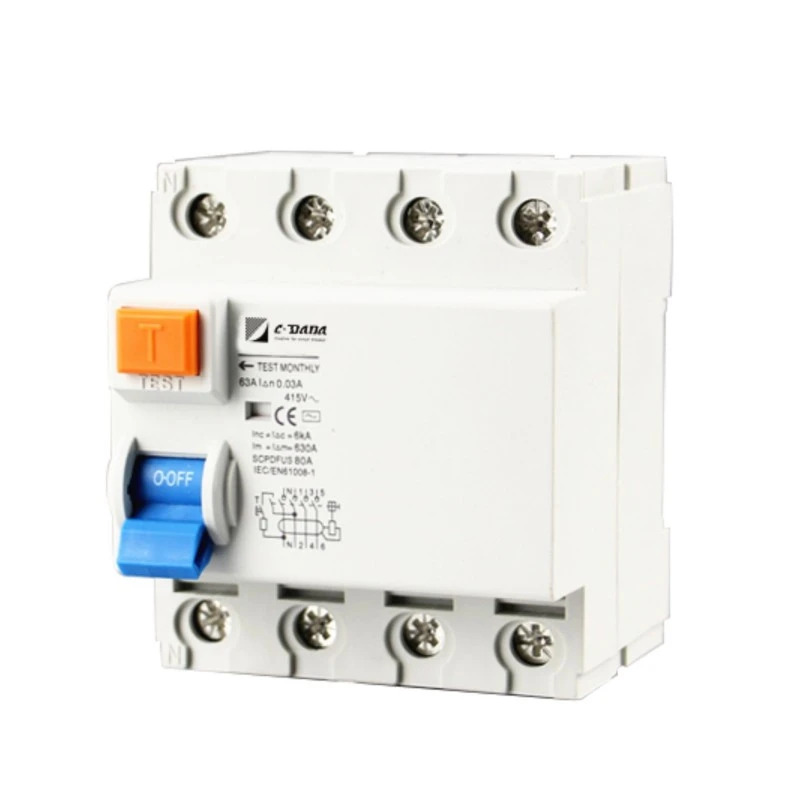

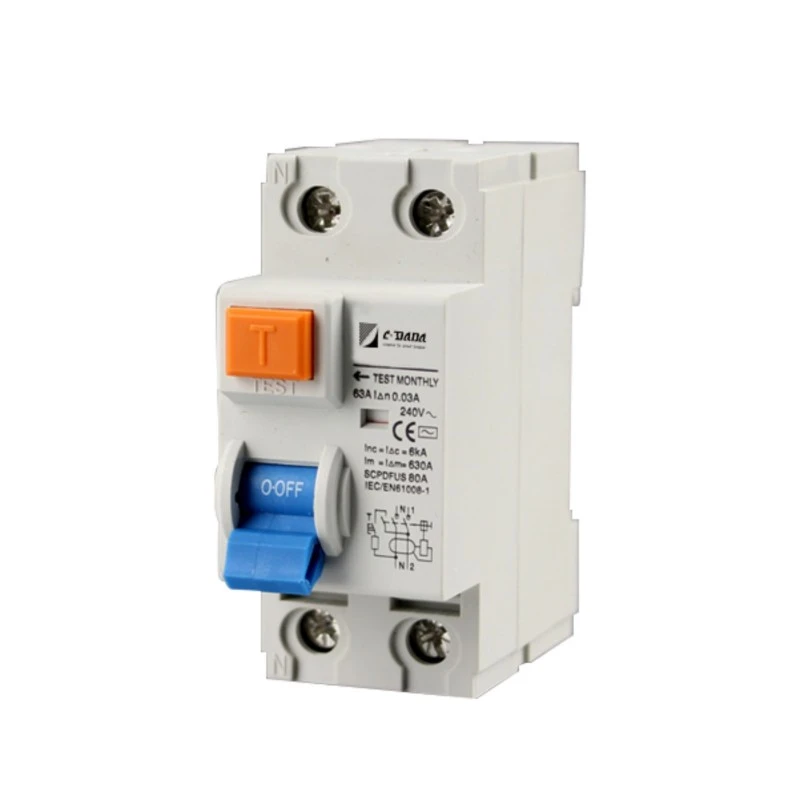

Kutuplar: 2P (1+N) veya 4P (3+N)

Nominal Akım (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nominal Gerilim:

2P: 240VAC

4P: 240/415VAC

Hassasiyet (I△n): 10mA, 30mA, 100mA

Açmasız Akım: 0,5 × I△n

I△n'de Açma Süresi: ≤ 0,1 saniye

Yapma ve Kırma Kapasitesi (I₄m):

500A (≤ 40A'da)

630A (≥ 63A'da)

Koşullu Kısa Devre Akımı (Artarak): 6kA

Darbe Dayanım Gerilimi (Uimp): 6000V

Koruma Derecesi: IP20

Montaj: 35mm DIN rayı, 45mm genişlik

Terminaller: Pin tipi, 35mm²'ye kadar kabloları destekler

Gövde: Alev geciktirici, ısıya dayanıklı, darbeye dayanıklı ithal plastik

Çalışma Sıcaklığı: Kirli/zorlu ortamlar için uygundur

Görsel Gösterge: Kontaktör durum göstergesi (AÇIK/KAPALI durumunu gösterir)

Açma Mekanizması: Saf elektromanyetik salınım – hatta voltaj olmadan bile çalışır

Neden CDADA Elektromanyetik RCCB'yi Seçmelisiniz?

★ Besleme Gerilimine Sıfır Bağımlılık

Elektronik RCCB'lerin aksine, Elektromanyetik Kaçak Akım Devre Kesici herhangi bir yardımcı güç gerektirmez; nötr kesilse, voltaj düşse veya elektrik kesintileri sırasında bile güvenilir bir şekilde açma yapar.

★ Zorlu Koşullarda Eşsiz Güvenilirlik

Özel terminal tasarımı ve yüksek kaliteli malzemeler tozlu, nemli veya aşındırıcı ortamlarda istikrarlı performans sağlar; çiftlikler, tüneller ve dış mekan dolapları için idealdir.

★ Doğası gereği Arızalara Karşı Güvenli Tasarım

Yarı iletken yok = eskime yok, yazılım hatası yok, EMI duyarlılığı yok. Yalnızca mekanik-manyetik fizik; onlarca yıldır kanıtlanmış.

★ Küresel Standartlara Uygunluk

IEC 61008-1 ile tam uyumlu, sağlam, bakım gerektirmeyen koruma gerektiren uluslararası projelere uygundur.

★ Operasyonel Geri Bildirimi Temizle

Yerleşik kontak konumu göstergesi, güvenlik denetimleri ve bakım için kritik öneme sahip, anında görsel onay sağlar.

★ Müşteri gizliliğine saygı göstererek, dünya çapında büyük projelere ve yerel pazarlara tedarik sağlayan çok sayıda distribütöre ve OEM ortağına hizmet veriyoruz.

★ Satış ve mühendislik ekiplerimiz tüm teknik sorulara 24 çalışma saati içinde yanıt vermeye çalışmaktadır.

Tipik Uygulamalar

Kırsal Elektrifikasyon: Dengesiz veya zayıf şebekelere sahip alanlar

Endüstriyel Tesisler: Yüksek EMI ortamları (kaynakçılar, motorlar)

Tüneller ve Madenler: Nemli, kirli koşullar

Yedekleme Sistemleri: Tarafsız bütünlüğün garanti edilemediği yerler

İhracat Panelleri: Saf elektromanyetik güvenilirlik gerektiren pazarlar için (örneğin, Afrika'nın bazı kısımları, Orta Doğu, Güneydoğu Asya)

Sıkça Sorulan Sorular (SSS)

S1: A Tipi ve AC Tipi RCD'ler arasındaki fark nedir? A1:

● AC Tipi: Yalnızca düzgün sinüzoidal AC sızıntısını (örn. ısıtıcı arızalarından) algılar.

● Tip A: AC + titreşimli DC sızıntısını algılar (ör. telefon şarj cihazlarından, LED sürücülerden, çamaşır makinelerinden). → Elektronik yüklü modern kurulumlarda Tip A gereklidir. CDADA her iki türü de sunar; uygulama ihtiyaçlarınızı doğrulayın.

S2: Elektronik ve elektromanyetik RCCB'ler arasındaki fark nedir?

Özellik	Elektronik RCCB	Elektromanyetik RCCB
Güç Gerekli	Evet (hat voltajına ihtiyaç duyar)	Hayır – 0V'ta çalışır
Nötr Bağımlılık	Nötr kırılırsa başarısız olur	Hala nötr olmadan çalışıyor
EMI Hassasiyeti	Motorların/VFD'lerin yakınında yanlış açma yapabilir	EMI'ye karşı bağışıklık
Maliyet	Daha düşük	Biraz daha yüksek
Kullanım Örneği	Kararlı kentsel ızgaralar	Zorlu, kırsal veya kritik sistemler

S3: Bu elektromanyetik RCCB 30mA kişisel korumayı destekliyor mu?

Cevap3: Evet; 10mA, 30mA ve 100mA olarak mevcuttur. 30mA versiyonu, hayat kurtaran şok korumasına yönelik IEC gereksinimlerini karşılar.

S4: TT topraklama sistemlerinde kullanılabilir mi?

A4: Kesinlikle. Aslında elektromanyetik RCCB'ler TT sistemlerinde tercih edilir çünkü kararlı bir nötr referansa dayanmazlar; bu, TT kurulumlarında bulunmayabilir veya yüksek empedans olabilir.

S5: Elektromanyetik Kaçak Akım Devre Kesici için neden CDADA'yı seçmelisiniz?

Cevap5: CDADA şunları sağlar:

● Gerçek IEC 61008-1 uyumlu elektromanyetik tasarım

● Gizli elektronik yok; tamamen manyetik çalışma

● Güvenlik için yüksek dereceli alev geciktirici muhafaza

● Kirli ortamlarda kanıtlanmış güvenilirlik

● OEM desteği: toplu fiyatlandırma, sertifika belgeleri, hızlı örnekleme
