Bu kılavuz, 6kA AC minyatür devre kesicinin nasıl çalıştığını, 6kA değerinin gerçekte ne anlama geldiğini, B, C ve D açma eğrilerinin performansı nasıl etkilediğini ve uygun nominal akım ve kutup konfigürasyonunun nasıl seçileceğini açıklamaktadır. Ayrıca yaygın satın alma hatalarını tanımlar ve aşağıdaki gibi üreticilerin MCB çözümlerini değerlendiren mühendisler, yükleniciler ve alıcılar için pratik bir kontrol listesi sağlar.Şanghay DaDa Electric Co., Ltd.
İçindekiler
- 6kA AC Minyatür Devre Kesici Nedir?
- 6kA Kesme Kapasitesi Neden Önemlidir?
- AC Minyatür Devre Kesici Devreyi Nasıl Korur?
- Alıcılar Hangi Teknik Parametreleri Kontrol Etmeli?
- B, C ve D Açma Eğrileri Seçimi Nasıl Etkiler?
- 6kA AC Minyatür Devre Kesiciler Yaygın Olarak Nerede Kullanılır?
- Doğru MCB Hangi Sorunları Önleyebilir?
- Alıcılar Uygun Bir 6kA MCB'yi Nasıl Seçebilir?
- Kaçınılması Gereken Yaygın Seçim Hataları
- Neden Deneyimli Bir MCB Üreticisiyle Çalışmalısınız?
- Sıkça Sorulan Sorular
- Şanghay DaDa Electric Co., Ltd. ile iletişime geçin

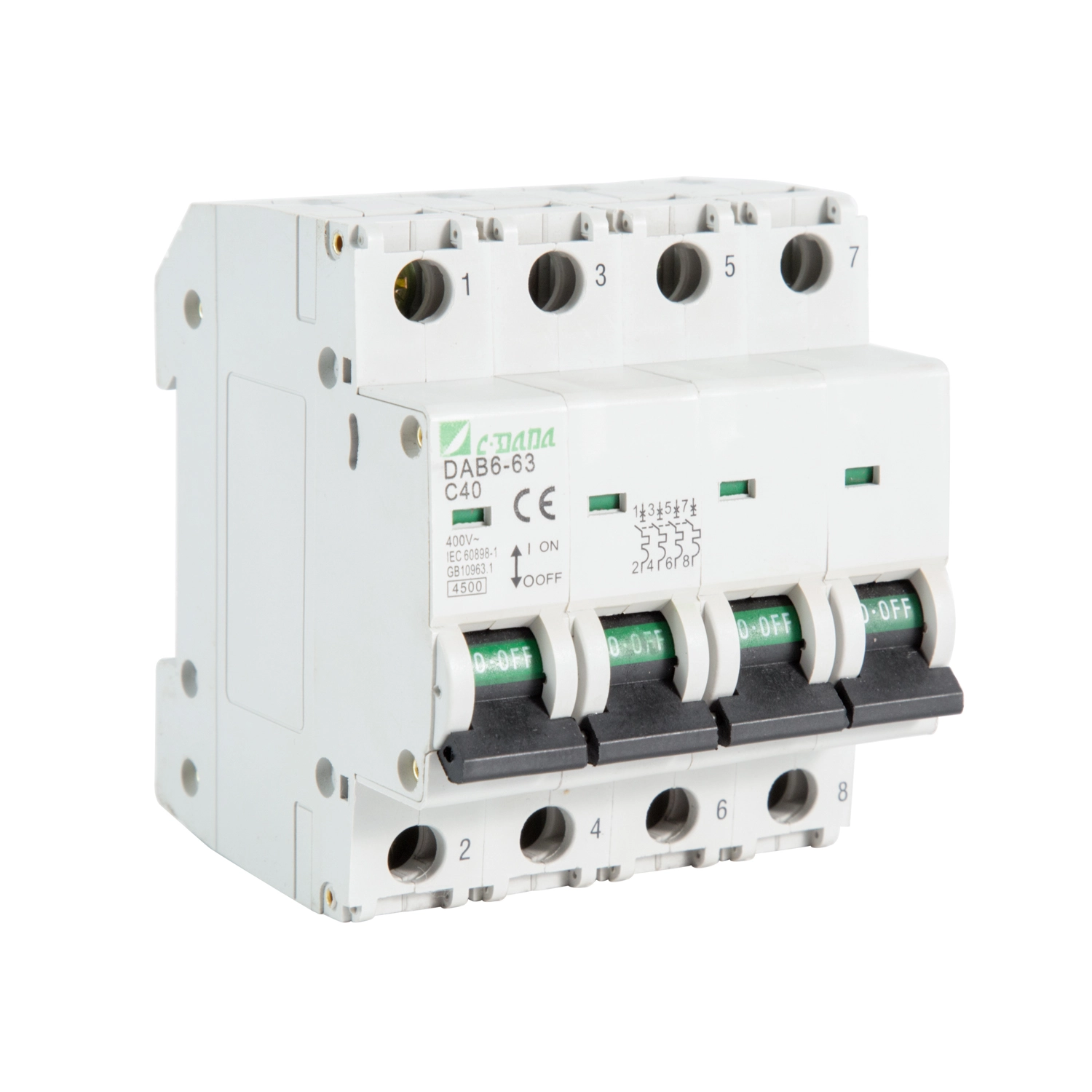

6kA AC Minyatür Devre Kesici Nedir?
Genellikle MCB olarak adlandırılan minyatür devre kesici, anormal akım koşulları oluştuğunda bir elektrik devresinin bağlantısını otomatik olarak kesmek üzere tasarlanmış koruyucu bir anahtarlama cihazıdır. Geleneksel bir sigortanın aksine, bir MCB normalde arıza giderildikten sonra sıfırlanabilir, bu da onu tekrarlanan çalıştırma ve bakım için uygun hale getirir.
Dönem6kAgeçerli test koşulları altında kesicinin nominal kısa devre kesme kapasitesini ifade eder. Basit bir ifadeyle 6kA MCB, belirtilen gereksinimler karşılandığında 6.000 ampere kadar muhtemel kısa devre akımını güvenli bir şekilde kesmek için tasarlanmıştır.
IEC/EN 60898-1'e uygun ürünlerde genellikle nominal akım, nominal gerilim, frekans, kesme kapasitesi ve anlık açma özellikleri gibi parametreler belirtilir. Ticari MCB serileri, farklı akım değerleri ve kutup konfigürasyonlarında 6kA değerleri sunabilir.
6kA kesicinin normal çalışma akımı değildir. Örneğin 16A'lık bir MCB'nin nominal akımını belirtilen koşullar altında taşıması amaçlanırken, 6kA rakamı kısa devre kesme kapasitesini açıklamaktadır. Bu iki spesifikasyon tamamen farklı mühendislik sorularına cevap vermektedir.
6kA Kesme Kapasitesi Neden Önemlidir?
Kısa devreler çok kısa sürede çok yüksek akımlar üretebilir. Koruyucu cihaz, kurulum noktasında mevcut olan arıza akımını güvenli bir şekilde kesemezse, bunun sonuçları arasında ciddi temas hasarı, aşırı ısınma, ekipman arızası veya tehlikeli elektrik arkı yer alabilir.
Bu nedenle kesme kapasitesi yalnızca 6kA yaygın olarak bulunabilen bir spesifikasyon olduğundan seçilmemelidir. Kurulum noktasındaki muhtemel kısa devre akımı değerlendirilmeli ve seçilen kesicinin o sistem için yeterli kesme kabiliyetine sahip olması gerekmektedir.
| Parametre | Ne anlama geliyor? | Neden Önemlidir? |
|---|---|---|
| 6kA | Nominal kısa devre kesme kapasitesi | Kesicinin belirtilen arıza akımı seviyesini güvenli bir şekilde kesip kesemeyeceğini belirler |
| Nominal Akım (In) | MCB'nin normal akım değeri | İletken kapasitesi ve beklenen yük ile koordineli olmalıdır |
| Nominal Gerilim (Ue) | Uygulama için çalışma voltajı | Elektrik sistemine uyumlu olmalı |
| Gezi Eğrisi | Anlık manyetik açma aralığını tanımlar | Arıza korumasını sürdürürken istenmeyen açmaları önlemeye yardımcı olur |
| Kutup Sayısı | Anahtarlamalı/korumalı iletken sayısı | Devre konfigürasyonuyla eşleşmelidir |
Üretici spesifikasyonları, 6kA MCB'lerin, ortak 230V ve 400V AC dağıtım sistemleri de dahil olmak üzere çeşitli akım değerleri ve voltaj konfigürasyonları için mevcut olduğunu göstermektedir.
AC Minyatür Devre Kesici Devreyi Nasıl Korur?
Tipik bir MCB, termal ve manyetik koruma mekanizmalarını birleştirir. Bu iki işlev farklı elektrik sorunlarını giderir.
- Termal koruma:Sürekli bir aşırı yük bimetalik bir elemanı ısıtır. Sıcaklık çalışma eşiğine ulaştığında mekanizma devreyi serbest bırakır ve açar.
- Manyetik koruma:Yüksek bir kısa devre akımı, anlık açma mekanizmasını harekete geçirerek devrenin bağlantısını hızla kesen güçlü bir manyetik etki yaratır.
- Manuel anahtarlama:MCB normalde bakım veya kurulum çalışmaları sırasında devre izolasyonu için manuel olarak değiştirilebilir.
Bu kombinasyon, MCB'yi hem uzun süreli aşırı yüklerin hem de ani kısa devre arızalarının giderilmesi gereken devreler için uygun hale getirir. Modern MCB ürün çeşitleri genellikle termal ve manyetik salınımları birleştirir ve amaçlanan yüke bağlı olarak B, C veya D özelliklerini sağlayabilir.
Alıcılar Hangi Teknik Parametreleri Kontrol Etmeli?
Alıcılar genellikle diğer parametreleri göz ardı ederek mevcut derecelendirmeye ve fiyata odaklanır. Güvenilir bir proje spesifikasyonu için aşağıdaki özelliklerin birlikte kontrol edilmesi gerekir.
| Şartname | Tipik Husus | Alıcı Kontrol Noktası |
|---|---|---|
| Kırma Kapasitesi | 6kA | Muhtemel arıza akımı için yeterli olduğunu doğrulayın |
| Nominal Akım | Uygulamaya bağlı | Yük ve iletken kapasitesi ile koordinasyon |
| Nominal Gerilim | Ortak AC dağıtım voltajları | Sistem voltajını eşleştirin |
| Sıklık | 50/60Hz yaygın olarak belirtilir | Yerel şebekeyle uyumluluğu doğrulayın |
| Yolculuk Özelliği | B / C / D | Ani akım özelliklerini yüklemek için eğriyi eşleştirin |
| Kutup Yapılandırması | Ürüne bağlı olarak 1P, 1P+K, 2P, 3P, 4P | Kablolama düzenlemesini eşleştirin |
| Montaj | DIN rayı yaygındır | Dağıtım panosuyla uyumluluğu doğrulayın |
| Standartlar | IEC/EN 60898-1 veya geçerli diğer standart | Gerektiğinde teknik dokümantasyon ve sertifika talep edin |
Yerleşik üreticilerin ürün dokümantasyonu, kesme kapasitesini ayrı bir spesifikasyon olarak ele almak yerine genellikle bu parametreleri birlikte sağlar.
B, C ve D Açma Eğrileri Seçimi Nasıl Etkiler?
Açma eğrisi, bir MCB belirlerken en önemli kararlardan biridir. Mektup, manyetik anlık serbest bırakmanın kesicinin nominal akımına göre çalıştığı yaklaşık aralığı açıklar.
| Eğri | Tipik Manyetik Açma Aralığı | Tipik Uygulama |
|---|---|---|
| B | 3–5 × Giriş | Düşük ani yükler, aydınlatma, dirençli devreler |
| C | 5–10 × Giriş | Genel amaçlı ve orta derecede endüktif yükler |
| D | 10–20 × In | Belirli motorlar ve transformatörler gibi daha yüksek ani yükler |
Bu aralıklar genellikle IEC 60898-1 MCB özellikleriyle ilişkilendirilir.
Örneğin, bir motor normal çalışma akımından birkaç kat daha yüksek geçici bir başlatma akımı üretiyorsa, oldukça hassas bir eğri, başlatma sırasında gereksiz yere hata verebilir. Ekipmana ve komple devre tasarımına bağlı olarak bir C-eğrisi veya D-eğrisi cihazı daha uygun olabilir.
6kA AC Minyatür Devre Kesiciler Yaygın Olarak Nerede Kullanılır?
6kA AC minyatür devre kesici, gerçek arıza seviyesi, voltaj, akım ve kurulum gereklilikleri cihazın spesifikasyonlarına uygun olduğunda birçok düşük voltaj uygulaması için uygun olabilir.
- Konut dağılımı:aydınlatma devreleri, priz devreleri, ev aletleri ve şube devreleri.
- Ticari binalar:ofis dağıtım panoları, aydınlatma sistemleri, perakende satış tesisleri ve küçük ekipman devreleri.
- Endüstriyel kontrol panelleri:yardımcı devreler, kontrol ekipmanı, küçük motorlar ve diğer uygun düşük voltajlı yükler.
- Bina hizmetleri:HVAC ile ilgili yardımcı devreler, pompalar, aydınlatma ve spesifikasyonların uygun olduğu yerlerde genel güç dağıtımı.
- Elektrik dağıtım dolapları:şube devre koruması ve modüler dağıtım sistemleri.
Gerçek uygulama her zaman üreticinin ürün belgelerine ve kurulum gerekliliklerine göre doğrulanmalıdır. 6kA değerinin her türlü elektriksel ortam için uygun olduğu asla varsayılmamalıdır.
Doğru MCB Hangi Sorunları Önleyebilir?
Satın alırken en büyük endişelerden biri, bir kırıcının çalışıp çalışmadığı değil, seçildiği koşullar altında tutarlı bir performans gösterip göstermediğidir.
1. Kalıcı Aşırı Yük
Çok uzun süre aşırı akım taşıyan bir devre, iletkenin ısınmasına ve ekipmanın erken bozulmasına neden olabilir. Termal tahliye, sürekli aşırı yük koşullarına yanıt verecek şekilde tasarlanmıştır.
2. Kısa Devre Hasarı
Uygun bir kesme kapasitesi, MCB'nin, cihazın belirtilen kesme kapasitesini aşmadan aşırı arıza akımını kesmesine olanak tanır.
3. Rahatsız Edici Açma
Uygun olmayan bir açma eğrisi, ekipman başlatıldığında gereksiz kesintilere neden olabilir. B, C veya D özelliklerinin yük ile eşleştirilmesi bu sorunun çözülmesine yardımcı olur.
4. Zor Bakım
Modüler bir MCB, uygun manuel izolasyon sağlayarak elektrikçilerin tüm dağıtım sistemini kapatmaya gerek kalmadan bireysel devreleri tanımlamasına ve bunlar üzerinde çalışmasına yardımcı olabilir.
5. Tedarik Belirsizliği
B2B projelerinde eksik teknik özellikler, yanlış ürünlere, gecikmiş onaylara veya değiştirme maliyetlerine yol açabilir. Açık bir ürün veri sayfası ve tanımlanmış teknik parametreler bu riskleri azaltır.
Alıcılar Uygun Bir 6kA MCB'yi Nasıl Seçebilir?
Pratik bir seçim süreci birkaç adıma ayrılabilir. Bu, mühendislerin ve satın alma ekiplerinin bir ürünü yalnızca katalog başlığına göre seçmekten kaçınmasına yardımcı olur.
-
Sistem voltajını belirleyin.
Nominal AC voltajını ve uygulamanın tek fazlı mı yoksa üç fazlı mı olduğunu doğrulayın. -
Tasarım akımını hesaplayın veya onaylayın.
MCB'nin nominal akımı, beklenen devre yükü ve iletkenin izin verilen akımı ile koordine edilmelidir. -
Olası kısa devre akımını belirleyin.
Kurulum noktasında mevcut arıza akımını kontrol edin ve seçilen 6kA kesme kapasitesinin yeterli olduğunu doğrulayın. -
Yük akınını değerlendirin.
Devrenin motor, transformatör, kapasitif ekipman, anahtarlamalı güç kaynakları veya önemli başlatma akımı üreten diğer yükleri içerip içermediğini belirleyin. -
Uygun açma eğrisini seçin.
Basitçe en yaygın seçeneği seçmek yerine, gerçek yük ve koruma gereksinimlerine göre B, C veya D'yi seçin. -
Kutup konfigürasyonunu seçin.
Projenin 1P, 1P+N, 2P, 3P, 3P+N veya ürün serisi tarafından desteklenen başka bir konfigürasyon gerektirip gerektirmediğini onaylayın. -
Standartları ve belgeleri doğrulayın.
İlgili veri sayfasını, test bilgilerini, sertifikaları, boyutlu çizimleri ve kurulum talimatlarını isteyin. -
Panel uyumluluğunu kontrol edin.
DIN rayı boyutlarını, terminal düzenlemesini, iletken aralığını, aksesuarları ve mevcut kurulum alanını doğrulayın.
- □ Nominal gerilim doğrulandı
- □ Nominal akım onaylandı
- □ 6kA kesme kapasitesi doğrulandı
- □ Yüke göre seçilen B/C/D eğrisi
- □ Kutup konfigürasyonu onaylandı
- □ Geçerli standart onaylandı
- □ Boyutlar ve DIN rayı montajı kontrol edildi
- □ Sertifika ve test belgeleri talep edildi
- □ Çalışma ortamı gözden geçirildi
- □ Yukarı/aşağı korumayla koordinasyon dikkate alındı
Kaçınılması Gereken Yaygın Seçim Hataları
Temel özellikler doğru görünse bile, kurulum sonrasında bazı hatalar sorun yaratabilir.
| Hata | Potansiyel Sorun | Daha İyi Uygulama |
|---|---|---|
| Sadece ampere göre seçim | Diğer kritik parametreler eşleşmeyebilir | Gerilimi, eğriyi, kesme kapasitesini, kutupları ve standartları birlikte değerlendirin |
| Her 6kA kesicinin değiştirilebilir olduğunu varsayarsak | Farklı ürünler farklı boyutlara ve performans özelliklerine sahip olabilir | Tam veri sayfalarını karşılaştırın |
| Yanlış yolculuk eğrisini kullanma | Rahatsız edici açma veya yetersiz uygulama uygunluğu | Gerçek yük akınını değerlendirin |
| Muhtemel arıza akımını göz ardı etmek | Kırma kapasitesi yetersiz olabilir | Arıza seviyesini kurulum noktasında doğrulayın |
| İletken koordinasyonuna bakmak | Koruma, kablo sistemiyle tam olarak eşleşmeyebilir | MCB derecesini iletken kapasitesiyle koordine edin |
| Belgesiz satın alma | Onay ve kurulum zorlaşabilir | Satın almadan önce teknik ve uyumluluk belgelerini isteyin |
Nominal akım, iletken kapasitesi, açma karakteristiği ve arıza seviyesi arasındaki doğru koordinasyon, güvenilir MCB seçiminin merkezinde yer alır.
Neden Deneyimli Bir MCB Üreticisiyle Çalışmalısınız?
Büyük hacimli satın alma, OEM projeleri, dağıtım ortaklıkları ve elektrik panosu imalatı için ürünün kalitesi dikkate alınması gereken tek husustur. Alıcıların ayrıca tutarlı spesifikasyonlara, istikrarlı üretime, duyarlı teknik iletişime ve proje onayını destekleyen belgelere ihtiyacı vardır.
Şanghay DaDa Electric Co., Ltd.minyatür devre kesici çözümleri ve ilgili alçak gerilim elektrik koruma ürünleri arayan müşteriler için bir üretim ortağı olarak düşünülebilir. B2B alıcıları için en yararlı tedarikçi değerlendirmesi, yalnızca pazarlama iddialarından ziyade ölçülebilir teknik bilgilere odaklanmalıdır.
- Ürün özelliklerini ve teknik parametreleri netleştirin
- Tanımlanmış nominal akım ve gerilim aralıkları
- Mevcut kırma kapasitesi seçenekleri
- Farklı yük koşulları için açma eğrisi bilgileri
- Ürün çizimleri ve kurulum bilgileri
- Geçerli sertifika ve uyumluluk belgeleri
- İstikrarlı üretim ve kalite kontrol prosedürleri
- Projeye özel gereksinimler için teknik iletişim
- Uygun olduğu yerde OEM/ODM desteği
İthalatçılar ve elektrik distribütörleri için bu faktörler, ürünlerin farklı dağıtım sistemlerine entegre edilmesi veya birden fazla pazarda satılması gerektiğinde özellikle önemli olabilir.
Sıkça Sorulan Sorular
6kA, geçerli test koşulları altında nominal kısa devre kesme kapasitesini ifade eder. 6.000 amperi temsil eder ve MCB'nin normal nominal akımıyla karıştırılmamalıdır.
Hayır. Uygunluk olası kısa devre akımına, sistem voltajına, nominal akıma, açma karakteristiğine, kutup konfigürasyonuna, kurulum koşullarına ve geçerli düzenlemelere bağlıdır. Kesiciyi seçmeden önce mevcut arıza akımı kontrol edilmelidir.
İki sayı farklı parametreleri tanımlar. 6kA bir kesme kapasitesi derecesidir, 6A ise bir nominal akım değeridir. Bir kesici potansiyel olarak 6A nominal akıma ve 6kA kesme kapasitesine sahip olabilir.
Farklı anlık manyetik açma özelliklerini tanımlarlar. IEC 60898-1 uyarınca B genellikle nominal akımın yaklaşık 3-5 katı, C yaklaşık 5-10 katı ve D yaklaşık 10-20 katıyla ilişkilendirilir.
Motorlar önemli miktarda başlatma akımına sahip olabilir, bu nedenle motora ve devreye bağlı olarak C veya D özellikleri uygun olabilir. Nihai seçimde başlatma akımı, arıza akımı, kablo empedansı ve diğer koruyucu cihazlarla koordinasyon dikkate alınmalıdır.
Otomatik olarak değil. Olası kısa devre akımı kesicinin nominal kesme kapasitesini aşarsa 6kA'lik bir cihaz uygun olmayabilir. Kesici, arıza düzeyine ve geçerli kurulum gereksinimlerine göre seçilmelidir.
Alıcıların normalde ayrıntılı bir veri sayfası, teknik özellikler, boyutlu çizimler, kurulum talimatları, geçerli test veya sertifika belgeleri ve ilgili ürün standartları talep etmesi gerekir. Projeye özel gereksinimler ek belgeler gerektirebilir.
Üretim partileri arasındaki tutarlılık, izlenebilirlik, teknik dokümantasyon, kalite kontrol, teslimat yeteneği ve satış sonrası teknik destek, bir B2B elektrik projesinin toplam maliyetini ve güvenilirliğini önemli ölçüde etkileyebilir.
