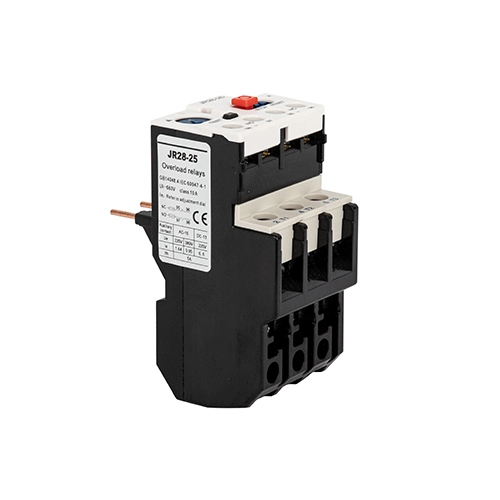

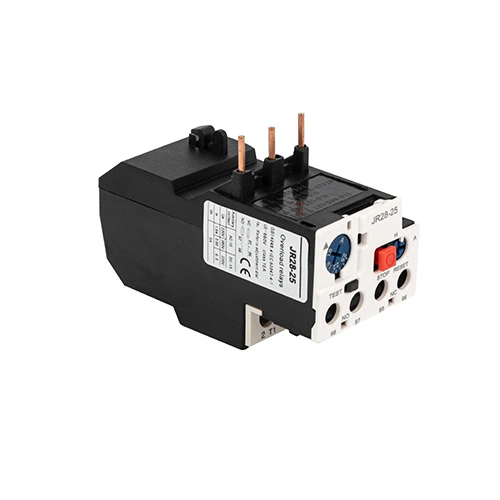

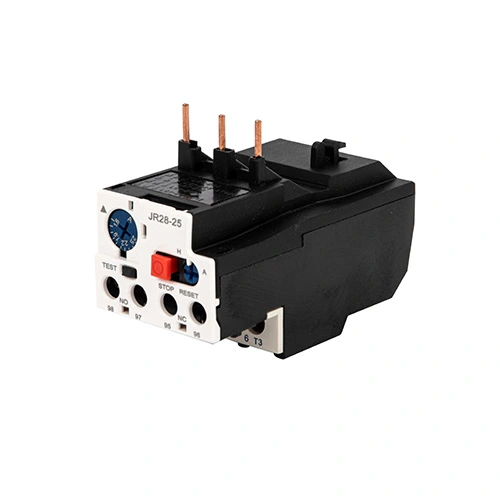

JR28 Termal Aşırı Yük Rölesi

Motorlarınızı, Çin'deki güvenilir bir üretici olan CDADA tarafından geliştirilen sağlam ve akıllı bir koruma çözümü olan JR28 Termal Aşırı Yük Rölesi ile koruyun. CDADA D serisi kontaktörlerle (D9'dan D150'ye) kusursuz entegrasyon için tasarlanan JR28 rölesi, aşağıdakilere karşı kapsamlı savunma sağlar:

● Aşırı yüklemeler

● Faz arızası (bir fazın kaybı)

● Aşırı uzun motor başlatma süreleri

● Uzun süreli rotor durması

0,1A'den 140A'ya kadar geniş ayarlanabilir akım aralığıyla JR28 serisi, küçük fanlardan büyük endüstriyel pompalara ve kompresörlere kadar uygulamaları kapsar. Kontrol devresi doğrulaması için bir test düğmesi, net bir açma göstergesi, manuel veya otomatik sıfırlama seçimi ve izinsiz ayarlamaları önlemek için kapatılabilir bir kapak içerir. Kanıtlanmış bimetalik termal teknoloji üzerine inşa edilmiş ve IEC 60947-4-1 ile uyumlu CDADA JR28, dünya çapındaki zorlu ortamlarda güvenilir, bakım dostu motor koruması sağlar.

Temel Özellikler

Seri: JR28 Termal Aşırı Yük Rölesi

Marka: CDADA | Üretici: Shanghai DADA Electric CO.,LTD

Uyumluluk: D9, D12, D18… D150'ye kadar kontaktörler için tasarlanmıştır (LC1-D/F serisi)

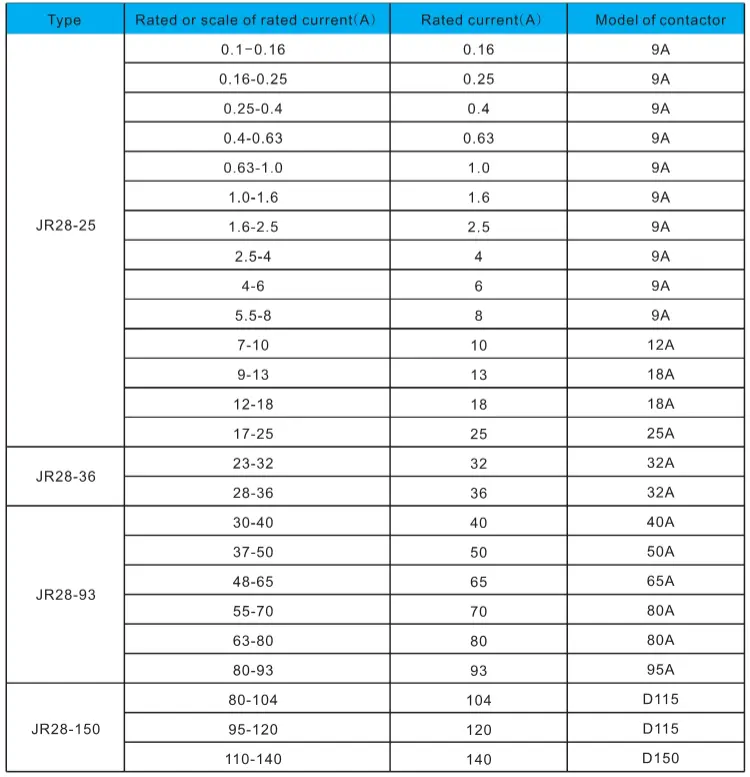

Nominal Akım Aralığı: 0,1A – 140A (birden fazla model: JR28-25, JR28-36, JR28-93, JR28-150, vb.)

Kutuplar: 3 kutuplu (tüm fazları dengesizlik açısından izler)

Koruma Fonksiyonları:

★ Termal aşırı yük

★ Faz hatası tespiti

★ Uzun başlangıç ​​süresi izleme

★ Rotor durma koruması

Sıfırlama Modu: Manuel veya Otomatik (seçici anahtar aracılığıyla)

Test Düğmesi: Açmayı simüle eder; hem NO hem de NC yardımcı kontaklarını etkinleştirir

Durdurma Düğmesi: Yalnızca NC kontağını açar (acil durum sinyali için)

Açma Göstergesi: Görsel bayrak, açma durumunu gösterir

Ayar Kilidi: Kurcalamaya karşı korumalı çalışma için kapak kapatılabilir

Yardımcı Kontaklar: Standart 1NA + 1NC (alarmlar, PLC geri bildirimi veya kilitlemeler için)

Montaj: Doğrudan uyumlu CDADA kontaktörlerine takılabilir tasarım

Sertifikasyon: IEC/EN 60947-4-1 ile uyumludur (CE belgeleri mevcuttur)

Neden CDADA JR28 Termal Aşırı Yük Rölesini Seçmelisiniz?

★  Geniş Akım Kapsamı

0,1A'den 140A'ya kadar — kısmi HP motorlardan 110kW+ endüstriyel sürücülere kadar her şeyi destekler.

★ D-Serisi Kontaktörlerle Tam Uyumluluk

D9'dan D150'ye kadar uyacak şekilde tasarlanmıştır; mükemmel mekanik ve termal koordinasyon sağlar.

★ Gelişmiş Teşhis Özellikleri

★ TEST düğmesi, güç kesintisi olmadan kontrol kablolamasını doğrular

★ STOP düğmesi harici sinyalleşmeyi etkinleştirir

★ Hata göstergesi sorun gidermeyi hızlandırır

★ Endüstriyel Düzeyde Güvenilirlik

Gerçek bimetalik termal mekanizma (elektronik değil) — EMI'ye, voltaj yükselmelerine ve yazılım hatalarına karşı dayanıklı.

★ Güvenlik ve Uyumluluğa Hazır

Mühürlenebilir kapak, kilitli ayarlar için ISO, CE ve fabrika denetim gereksinimlerini karşılar.

★ Uygun Maliyetli Koruma

Motorun yanmasını önler, arıza süresini azaltır ve ekipman ömrünü uzatır; OEM'ler ve sistem entegratörleri için idealdir.

★ Paketleme detayları ürüne göre değişir. Bu bilgiyi tekliflerimizde ve paketleme listelerimizde sağlıyoruz. Standart ihracat kartonları, optimum paletleme ve konteyner yüklemesi için tasarlanmıştır.

Tipik Uygulamalar

★ Motor Yolverici Grupları: Pompalar, fanlar ve konveyörler için kontaktörlerle eşleştirilmiştir

★ HVAC Sistemleri: Soğutucular, soğutma kuleleri, klima santralleri

★ Su ve Atık Su: Dalgıç ve santrifüj pompalar

★ Üretim: Mikserler, ekstrüderler, paketleme hatları

★ Madencilik ve İnşaat: Kırıcılar, yük asansörleri, havalandırma fanları

Sıkça Sorulan Sorular

S1: JR28 ve LRD serileri arasındaki fark nedir?

Cevap1: Her ikisi de CDADA'nın termal aşırı yük röleleridir. JR28 serisi daha yüksek akımları (140A'ya kadar) destekler ve daha büyük kontaktörler (D150'ye kadar) için tasarlanmıştır; LRD ise genellikle daha düşük aralıkları (~104A'ya kadar) kapsar. İşlevsel olarak benzer koruma sağlarlar; ancak JR28, ağır endüstriyel kullanım için optimize edilmiştir.

S2: JR28 Termal Aşırı Yük Rölesini CDADA olmayan kontaktörlerle kullanabilir miyim?

Cevap2: Bazı durumlarda mümkün olsa da, optimum performans ve garanti desteği, CDADA D serisi kontaktörlerle (D9–D150) eşleştirmeyi gerektirir. Mekanik uyum, ısı dağılımı ve koordinasyon eğrileri bir sistem olarak doğrulanır.

S3: JR28'de faz hatası koruması nasıl çalışır?

Cevap3: Bir faz kaybolursa, kalan iki iletken dengesiz akım taşıyarak bimetalik şeritlerde asimetrik ısınmaya neden olur. JR28 bu dengesizliği tespit eder ve normal aşırı yüke göre daha hızlı alarm vererek motor sargısının hasar görmesini önler.

S4: Manuel sıfırlama, otomatik sıfırlamadan daha mı güvenli?

Cevap4: Evet—kritik sistemler için. Manuel sıfırlama, operatörü yeniden başlatmadan önce arızayı incelemeye ve temizlemeye zorlar. Otomatik sıfırlama, sürekliliğin öncelikli olduğu gözetimsiz veya uzak ekipmanlar (örn. soğutma pompaları) için uygundur.

S5: Neden küresel markalar yerine CDADA JR28'i seçmelisiniz?

Cevap5: CDADA şunları sunar:

● Yüksek doğruluklu gerçek termal diferansiyel mekanizması

● D9–D150 kontaktörlerle tam uyumluluk; tak ve çalıştır güvenilirliği

● Tek bir kompakt ünitede test etme, durdurma, sıfırlama ve mühürleme işlevleri

● CE uyumlu kaliteyle rekabetçi fiyatlandırma

● Küresel müşteriler için hızlı teknik destek ve İngilizce belgeler
