DC Devre Koruması Güç Sistemlerinin Geleceği İçin Neden Kritik Hale Geliyor?

Küresel enerji endüstrisi giderek doğru akıma bağımlı hale geliyor. Güneş fotovoltaik dizileri, akü enerji depolama sistemleri, elektrikli araç şarj istasyonları, telekomünikasyon ekipmanları ve veri merkezlerinin tümü önemli DC bölümleri içerir. Bu uygulamalar genişledikçe devre koruması, destekleyici bir bileşenden sistem güvenliğinin merkezi bir parçasına doğru ilerliyor. ADC devre kesicianormal akımı hızlı ve güvenli bir şekilde keserek kabloların, dönüştürücülerin, pillerin ve bağlı ekipmanların hasar görmesini sınırlandırmalıdır.

DC'yi kesmek teknik olarak AC'yi kesmekten farklıdır. Bir AC devresinde akım doğal olarak saniyede birçok kez sıfırı geçer ve bu da bir elektrik arkının söndürülmesine yardımcı olur. DC'nin doğal sıfır geçişi yoktur, bu nedenle kontaklar ayrıldıktan sonra ark sabit kalabilir. DC için tasarlanan kesiciler bu nedenle uygun kontak yapıları, ark olukları, manyetik patlama düzenlemeleri, izolasyon mesafeleri ve kablolama konfigürasyonları gerektirir. Bir AC kesicinin, yalnızca mevcut değeri yeterli göründüğü için asla DC hizmetine uygun olduğu varsayılmamalıdır.

Açık bir endüstri trendi, daha yüksek sistem voltajlarına ve daha fazla güç yoğunluğuna doğru ilerlemedir. Daha yüksek DC voltajı, aynı iletilen güç için akımı azaltarak iletken kayıplarının ve kablo gereksinimlerinin azaltılmasına yardımcı olabilir. Ancak aynı zamanda izolasyon koordinasyonunu ve ark kesintisini daha zorlu hale getirir. Ürün seçiminde nominal çalışma voltajı, nominal akım, kutup sayısı, kısa devre kesme kapasitesi, kullanım ortamı ve üreticinin belirttiği bağlantı yöntemi dikkate alınmalıdır. Bazı DC kesici tasarımları için polarite gereksinimleri özellikle önemlidir.

Diğer bir trend ise kesiciler ile elektronik izleme arasındaki daha yakın koordinasyondur. Modern enerji sistemleri aşırı ısınmayı, aşırı yüklemeleri, yalıtım hatalarını ve anormal çalışma düzenlerini tanımlamak için giderek daha fazla sensör, kontrol cihazı ve iletişim ağlarını kullanıyor. Mekanik koruma hâlâ önemini koruyor ancak sigortaları, aşırı gerilim koruma cihazlarını, kontaktörleri, izolasyon izleme cihazlarını ve akü yönetim sistemlerini içerebilecek daha geniş bir koruma mimarisinin parçası haline geliyor. Gereksiz bir kapatmanın tüm güneş enerjisi dizisini, depolama rafını, şarj kabinini veya endüstriyel süreci etkileyebilmesi nedeniyle yukarı ve aşağı yöndeki cihazlar arasındaki seçicilik de daha fazla dikkat çekmektedir.

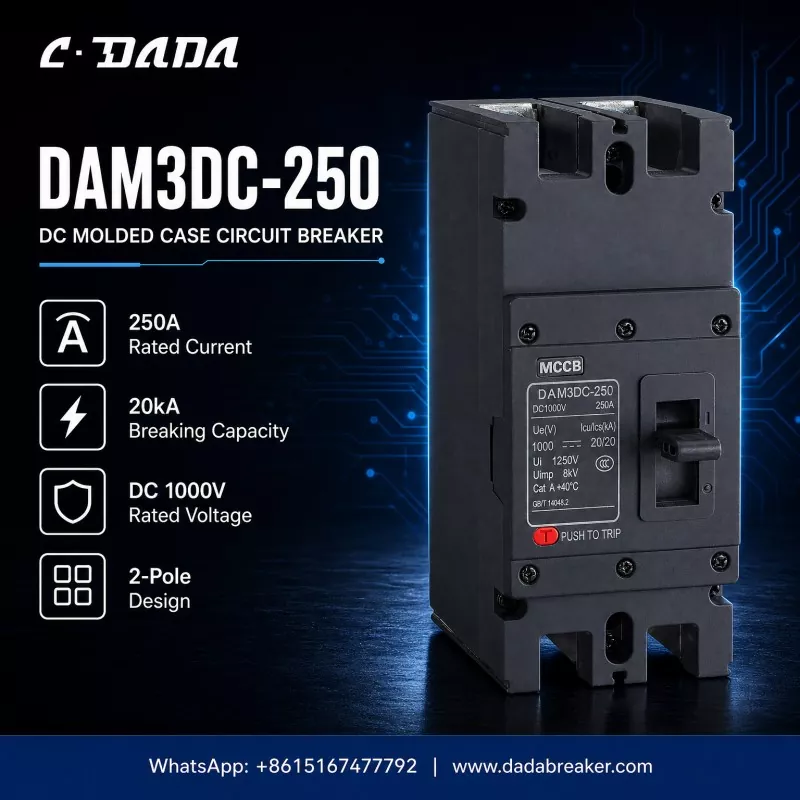

DAM3DC-250 tarafından gösterilenŞangay Dada Elektrikyüksek akım dağıtımında kullanılan kalıplanmış DC kesicinin tipini göstermektedir. Görünür spesifikasyonlar 250 A nominal akımı, 1000 V DC nominal voltajı, 20 kA kesme kapasitesini ve iki kutuplu tasarımı gösterir. Bu değerler amaçlanan elektrik aralığını tanımlar; her kurulum için uygunluğu tek başına belirlemezler. Mühendisler yine de gerçek kısa devre seviyesini, iletken boyutunu, ortam sıcaklığını, muhafaza koşullarını, yük özelliklerini, kurulum yüksekliğini, geçerli standartları ve gerekli koruma koordinasyonunu doğrulamalıdır.

Son kullanıcılar için net etiketleme ve dokümantasyon da aynı derecede değerlidir çünkü doğru kurulum, bakım ve değiştirme kararları, cihazın doğrulanmış değerlerinin ve hizmet sınırlamalarının bilinmesine bağlıdır.

İleriye bakıldığında, alıcılar cihazları yalnızca mevcut derecelendirmeye göre seçmek yerine uygulamaya özel doğrulamaya daha fazla önem verecekler. Güvenilir DC koruması, doğru voltaj eşleşmesine, yeterli kesinti kapasitesine, uygun kutup konfigürasyonuna, kontrollü kuruluma ve periyodik incelemeye bağlıdır. Yenilenebilir üretim, depolama ve elektrikli ulaşım gelişmeye devam ettikçe, bu temellerin anlaşılması sistem tasarımcılarının riski azaltmasına ve daha güvenilir DC ağları oluşturmasına yardımcı olacaktır.
