Kalıplanmış Kutulu Devre Kesiciler İçin Pratik Bir Kılavuz

2026-08-25 0 bana mesaj bırak

MCCB nedir?

Bir MCCB —kalıplanmış kasa devre kesici— aşırı yük veya kısa devre koşullarını tespit ettiğinde devrenin bağlantısını otomatik olarak kesen düşük voltajlı koruyucu bir cihazdır. Sigortanın aksine, bir açma işleminin ardından sıfırlanıp yeniden kullanılabilir. Kalıplanmış kasanın içindeki termal manyetik tetikleme mekanizması iki görevi yerine getirir: termal eleman sürekli aşırı yüke yanıt verirken, manyetik eleman kısa devre arızalarına anında tepki verir. Sonuç, gerçek elektrik yüklerinin davranışına uygun bir korumadır.

Bir MCCB ne zaman seçilmelidir: ana giriş besleyicileri, üç fazlı dağıtım panelleri, büyük motor devreleri veya olası kısa devre akımının bir MCB'nin kesebileceği değeri aştığı herhangi bir nokta.

Bir MCB yeterli olduğunda: mütevazı yüklere ve düşük arıza seviyelerine sahip son alt devreler - konut panoları, aydınlatma ve priz devreleri.

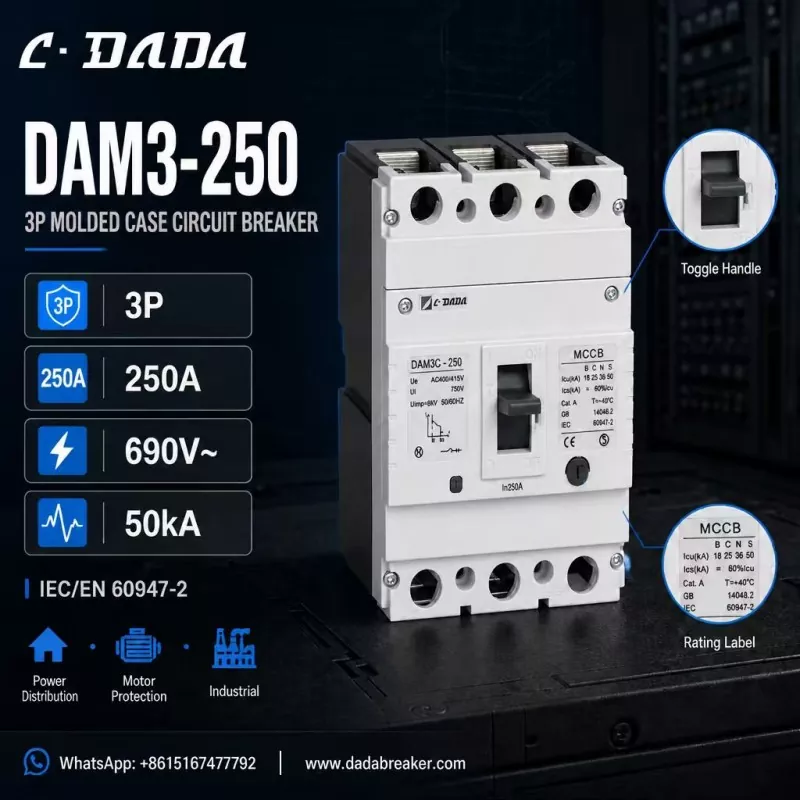

250A three-pole MCCB

Doğru MCCB nasıl seçilir

Nominal akım (In)

1. — sürekli yükü eşleştirin ve motorların başlatma akımları için boşluk bırakın.

Kırma kapasitesi (Icu / Ics)

2. — kurulum noktasında beklenen kısa devre akımından yüksek olmalıdır. Arıza seviyesi ne kadar yüksek olursa ihtiyacınız olan Icu da o kadar yüksek olur.

Direkler

3. — Üç fazlı sistemler için 3P, nötrün de bağlantısının kesilmesi gereken durumlarda 4P.

Gerilim değerleri

4. - Sisteme karşı nominal çalışma gerilimini (Ue), yalıtım gerilimini (Ui) ve darbe dayanımını (Uimp) kontrol edin.

Standartlar ve sertifikasyon

5. — IEC/EN 60947-2 uyumluluğu ve CE işareti uluslararası projelerin temelidir.

Başvuru

6. — Motor koruması, güç dağıtımı ve endüstriyel kurulumlar, farklı çerçeve değerleri ve açma özellikleri gerektirebilir.

İyi tanımlanmış bir 250A MCCB neye benzer:

Bunu somutlaştırmak için C·DADA Electric'in DAM3-250'sini düşünün — bu sınıftaki bir cihazda nelere dikkat edilmesi gerektiğini gösteren 250A üç kutuplu bir MCCB:

3P yapılandırması

● 250A anma akımı (In) ile, üç fazlı dağıtım panolarına uygun

Gerilim değerleri:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA'ya kadar kesme kapasitesi

● — B/C/N/S varyantları genelinde 18/25/36/50 kA Icu, böylece kurulumcular ağın farklı noktalarındaki hata seviyelerini eşleştirebilir

IEC/EN 60947-2 ve GB 14048.2 uyumluluğu

● CE işaretli, görünür çalışma durumu için açık AÇMA/KAPAMA geçiş kolu

● Güç dağıtımı, motor koruması ve endüstriyel uygulamalar için tasarlandı

Bu spesifikasyonun arkasındaki mantık: 50kA sınıfı kesme kapasitesine sahip 250A, 3 kutuplu bir çerçeve, ana dağıtım panolarından motor besleyici devrelerine kadar panel üreticisi ve yüklenicinin ihtiyaçlarının çoğunu karşılarken birden fazla Icu çeşidi, gerçek arıza seviyelerine göre maliyeti doğru boyutta belirlemenize olanak tanır.

Seçim önerisi

● Düşük arıza seviyelerine sahip ~125A'e kadar son devreler için MCB ekonomik bir seçimdir.

● Ana dağıtım, motor koruması ve endüstriyel anahtarlama donanımı için kurulumun olası kısa devre akımını aşan kesme kapasitesine sahip bir MCCB seçin.

● Şüpheye düştüğünüzde, kesme kapasitesini bir sınıf büyütün: maliyet farkı azdır, koruma marjı ise küçük bir arıza ile büyük bir kesinti arasındaki fark kadar olabilir.

Sık sorulan sorular

S: MCCB nedir?

bir: birkalıplanmış kasa devre kesiciAşırı yük veya kısa devre durumunda devrenin bağlantısını kesen, minyatür devre kesicilerden daha yüksek akımlar ve arıza seviyeleri için tasarlanmış, sıfırlanabilir düşük voltajlı koruyucu cihazdır.

S: MCCB'de Icu ne anlama gelir?

C: Icu nihai kısa devre kesme kapasitesidir; kesicinin kesebileceği maksimum arıza akımıdır. Ics, servis kesme kapasitesi, tekrar tekrar kesintiye uğrayabileceği ve çalışır durumda kalabileceği seviyedir.

S: MCCB'min kesme kapasitesini nasıl seçerim?

C: Kurulum noktasında olası kısa devre akımından daha yüksek bir Icu derecesi seçin. Yüksek trafo kapasiteli veya uzun endüstriyel besleyicili dağıtım panoları genellikle 36–50kA sınıfı cihazlara ihtiyaç duyar.

S: DAM3-250 MCCB nedir?

C: DAM3-250, güç dağıtımı, motor koruması ve endüstriyel uygulamalar için C·DADA Electric'in 250A üç kutuplu kalıplanmış muhafazalı devre kesicisidir ve 50kA'ya kadar kesme kapasitesiyle 690V'a kadar derecelendirilmiştir.
