A 125 15KA Minyatür Devre Kesicihem yüksek akım kapasitesi hem de güvenilir kısa devre koruması gerektiren elektrik sistemleri için tasarlanmıştır. Geleneksel düşük dereceli MCB'lerin aksine, 125A yüksek kesme kapasiteli bir cihaz, arıza akımlarının oldukça yüksek olabileceği zorlu dağıtım uygulamalarına hitap edebilir. Bu makale 125 15KA MCB'nin nasıl çalıştığını, temel özelliklerinin ne anlama geldiğini, nerede kullanılabileceğini, doğru şekilde nasıl seçileceğini ve kurulacağını ve satın alma ekiplerinin sipariş vermeden önce neleri incelemesi gerektiğini açıklamaktadır. Ayrıca, Shanghai DaDa Electric Co., Ltd.'nin DAB7-125 serisinin termal manyetik koruma, akım sınırlama tasarımı, büyük kablo terminalleri ve 15kA kesme kapasitesi dahil olmak üzere pratik tasarım özelliklerini de araştırıyor.
İçindekiler
- 125 15KA Minyatür Devre Kesici Nedir?
- 125A ve 15KA Neden Önemlidir?
- Koruma Mekanizması Nasıl Çalışır?
- Hangi Özellikler Pratik Performansı Artırır?
- 125 15KA MCB Nerede Kullanılabilir?
- İncelenecek Temel Özellikler
- Doğru Yapılandırma Nasıl Seçilir
- Kurulum ve Bakımda Dikkat Edilecek Hususlar
- Yaygın Sorunlar ve Satın Alma Kaygıları
- Neden Shanghai DaDa Electric Co., Ltd.?
- Sıkça Sorulan Sorular
- Son Hususlar

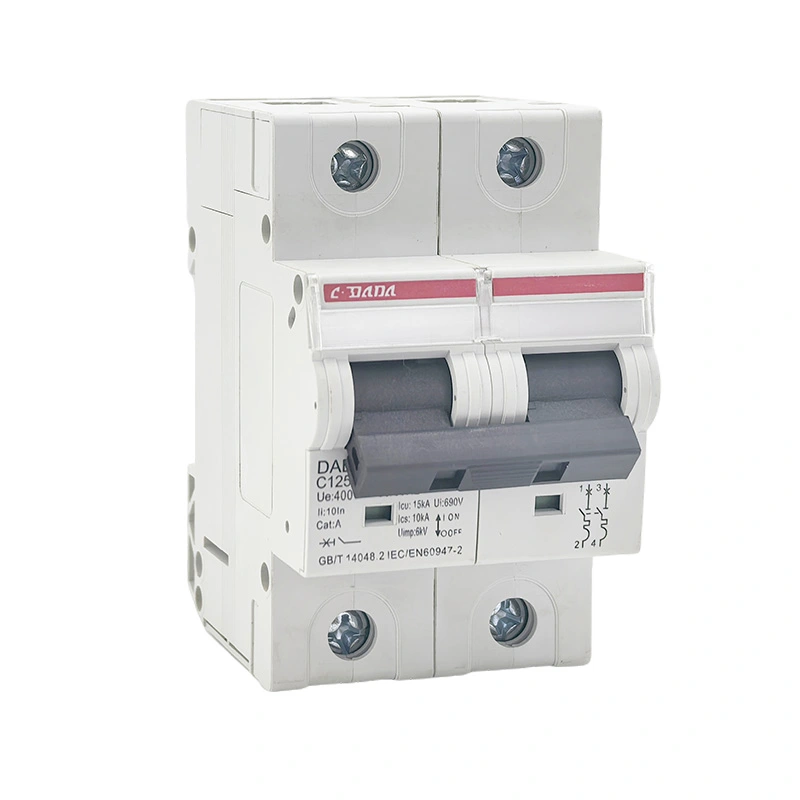

125 15KA Minyatür Devre Kesici Nedir?
125 15KA Minyatür Devre Kesici, anormal akım koşulları oluştuğunda elektrik devrelerini kesmek için tasarlanmış yüksek akımlı bir koruyucu cihazdır. Ürün tanımında "125" genel olarak 125A'e kadar nominal akımı tanımlarken, "15KA" geçerli test koşulları ve standart altında 15kA kısa devre kesme kapasitesini ifade eder.
Bu iki sayı farklı elektriksel özellikleri tanımlar. 125A değeri, kesicinin belirli çalışma koşulları altında taşımak üzere tasarlandığı akımla ilgilidir. 15kA rakamı, kesicinin belirtilen koşullar altında güvenli bir şekilde kesebileceği muhtemel kısa devre akımı seviyesiyle ilgilidir.
Mühendisler devre kesicileri karşılaştırırken bu ayrım önemlidir. Daha yüksek bir nominal akım, otomatik olarak daha yüksek bir kısa devre kesme kapasitesi anlamına gelmez. Her iki değer de kurulumun elektriksel özelliklerine göre değerlendirilmelidir.
Shanghai DaDa Electric Co., Ltd.'nin DAB7-125 serisi, endüstriyel ve ticari güç dağıtım uygulamaları için geliştirilmiştir. Yayınlanan ürün bilgileri, 125A maksimum nominal akımı ve 15kA dahil yüksek kesme kapasitesi seçeneklerini tanımlar. Üretici ayrıca termal manyetik korumayı ve akım sınırlayıcı tasarımı da belirtir.
125A ve 15KA Neden Önemlidir?
Elektrik dağıtım sistemleri, özellikle transformatörlere, dağıtım panolarına, endüstriyel makinelere ve büyük güç yüklerine yakın yerlerde önemli miktarda arıza enerjisi içerebilir. Bir koruyucu cihazın belirtilen kesme kapasitesinin üzerinde bir arıza akımına maruz kalması durumunda, bunun sonuçları arasında ekipmanın hasar görmesi, aşırı ark oluşması ve ciddi güvenlik riskleri yer alabilir.
15kA kesme kapasitesi, birçok standart düşük kesme kapasiteli MCB'den daha yüksek bir kesinti marjı sağlar. Ancak gerçek uygunluk, kurulum noktasındaki olası kısa devre akımına ve geçerli elektrik standardının gerekliliklerine bağlıdır.
| Parametre | Neyi Gösterir | Neden Önemlidir? |
|---|---|---|
| 125A | Nominal akım | Kesicinin normal akım taşıma aralığını belirler. |
| 15kA | Yüksek kısa devre kesme yeteneği | Kesicinin belirtilen yüksek arıza akımlarını kesmesine yardımcı olur. |
| Termal yolculuk | Aşırı yük koruması | Sürekli aşırı akım koşullarına yanıt verir. |
| Manyetik yolculuk | Kısa devre koruması | Ağır arıza koşullarında hızlı çalışma sağlar. |
| Akım sınırlama | Arıza enerjisinin azaltılması | Aşağı yöndeki ekipmanlara uygulanan stresin sınırlandırılmasına yardımcı olabilir. |
Bu nedenle bir dağıtım sistemi tasarlanırken kesici, yalnızca akım değerinden ziyade gerçek yük hesaplaması, iletken değeri, arıza akımı hesaplaması, gerilim, frekans, kutup konfigürasyonu ve koordinasyon gerekliliklerine göre seçilmelidir.
Koruma Mekanizması Nasıl Çalışır?
Modern bir MCB genellikle iki temel açma ilkesini birleştirir: termal koruma ve manyetik koruma. İki mekanizma farklı türdeki aşırı akım olaylarını ele alır.
Termal koruma, zamanla devam eden aşırı yük koşullarına yanıt verir. Akım amaçlanan çalışma seviyesini aştığında ısı, termal elemanın çalışmasına ve devreyi açmasına neden olur.
Manyetik koruma, yüksek akım arıza koşulları için tasarlanmıştır. Güçlü bir manyetik tepki, ciddi bir kısa devre meydana geldiğinde açma mekanizmasını hızla etkinleştirebilir.
Arıza kesintisi sırasında kontaklar ayrıldığında bir elektrik arkı oluşabilir. Dahili ark yönetimi yapıları, kesinti sırasında arkın kontrol edilmesine ve söndürülmesine yardımcı olur.
Akım sınırlayıcı yapı, bir kısa devre olayı sırasında devreden geçmesine izin verilen enerjiyi azaltarak bağlı bileşenler üzerindeki baskının azaltılmasına yardımcı olabilir.
DAB7-125 ürün bilgisinde termal ve manyetik açma fonksiyonu, açmayan mekanizma ve akım sınırlayıcı tasarım açıklanmaktadır. Bu özellikler, koruyucu cihazın hem uzun süreli aşırı yüklere hem de yüksek akım arızalarına tutarlı bir şekilde yanıt vermesi gereken uygulamalarla özellikle ilgilidir.
Hangi Özellikler Pratik Performansı Artırır?
Elektrikli koruma ekipmanları yalnızca başlık akım değerlerine göre değerlendirilmez. Mekanik yapı, terminal tasarımı, kontak malzemeleri, montaj yöntemi ve dahili ark kontrol düzenlemelerinin tümü pratik kullanılabilirliği etkileyebilir.
- Yüksek kırma kapasitesi:15kA spesifikasyonu, birçok geleneksel düşük kesme kapasiteli MCB'den daha yüksek bir kısa devre kesinti kapasitesi sağlar.
- Büyük kablo terminalleri:DAB7-125 serisi, üreticinin yayınladığı bilgilere göre 35mm²'ye kadar bakır ve alüminyum iletkenlere uygun geniş terminallerle tasarlanmıştır.
- Tripsiz mekanizma:Kesici, çalıştırma mekanizması AÇIK konumda tutulduğunda bile koruma fonksiyonunu koruyabilir.
- Pozitif kontak göstergesi:Temas durumunun net bir şekilde gösterilmesi inceleme ve bakımı kolaylaştırabilir.
- Termal-manyetik çalışma:Tamamlayıcı açma mekanizmaları aracılığıyla farklı aşırı akım koşulları ele alınabilir.
- DIN rayına montaj:Modüler montaj, uyumlu dağıtım ekipmanına kurulumu kolaylaştırır.
- Alev geciktirici muhafaza:Yayınlanan DAB7-125 bilgileri, PA66 alev geciktirici mahfaza malzemesini belirtir.
Bu ayrıntılar distribütörler ve sistem entegratörleri için önemlidir çünkü kurulum verimliliği ve servis kolaylığı yalnızca ilk satın alma fiyatını değil, toplam işletme deneyimini de etkileyebilir.
125 15KA MCB Nerede Kullanılabilir?
Devre akımının ve arıza seviyesinin cihazın belirtilen çalışma aralığına düştüğü elektrik dağıtım sistemleri için 125A yüksek kesme kapasiteli bir MCB düşünülebilir. Tipik uygulama ortamları endüstriyel tesisleri, ticari binaları, ekipman dağıtım panellerini ve diğer yüksek akım devrelerini içerebilir.
| Başvuru | Tipik Gereksinim | Potansiyel Fayda |
|---|---|---|
| Endüstriyel dağıtım | Daha yüksek akım yükleri ve zorlu arıza koşulları | Kısa devre korumalı yüksek akım kapasitesi |
| Ticari binalar | Güvenilir dağıtım koruması | Dağıtım devreleri için kompakt modüler koruma |
| Makine sistemleri | Elektrikli ekipman ve besleyiciler için koruma | Termal ve manyetik aşırı akım tepkisi |
| Dağıtım panelleri | Yer tasarrufu sağlayan koruyucu cihazlar | DIN rayı kurulumu ve modüler yapı |
| Yoğun güç kullanan ekipmanlar | Daha yüksek devre akımı | Seçilen modele bağlı olarak 125A'ya kadar nominal akım konfigürasyonu |
Uygulama uygunluğu her zaman elektrik tasarımının tamamıyla doğrulanmalıdır. Gerilim, frekans, olası arıza akımı, iletken boyutu, ortam sıcaklığı, kutup konfigürasyonu ve geçerli kurulum kuralları uygun kesici seçimini değiştirebilir.
İncelenecek Temel Özellikler
Alıcılar genellikle "125A" ve "15kA"ya odaklanır çünkü anlaşılması kolaydır. Ancak profesyonel satın alma daha geniş bir spesifikasyon incelemesi gerektirir.
| Şartname | Satın Alma Sorusu |
|---|---|
| Nominal akım | Seçilen değer, hesaplanan devre yükü ve iletken kapasitesiyle eşleşiyor mu? |
| Kırma kapasitesi | Belirtilen 15kA kapasite olası arıza akımına uygun mu? |
| Nominal gerilim | Kesici sistem voltajına ve dağıtım düzenine uyuyor mu? |
| Kutup sayısı | Devre 1P, 2P, 3P, 4P veya başka bir konfigürasyon gerektiriyor mu? |
| Yolculuk eğrisi | Seçilen serbest bırakma karakteristiği bağlı yük ile uyumlu mu? |
| Geçerli standart | Ürün hedef pazar ve kurulum için gerekli standardı karşılıyor mu? |
| Terminal kapasitesi | Terminaller belirtilen iletkeni güvenli bir şekilde barındırabilir mi? |
| Kurulum yöntemi | DIN rayı montajı veya başka bir montaj düzenlemesi gerekli mi? |
Örneğin, IEC 60947-2 ve IEC/EN 60898-1, devre kesiciler için farklı sınıflandırmalar ve test çerçeveleri kullanır. Yayınlanan üretici verileri bu nedenle standarda ve ürün kategorisine bağlı olarak hem Icu hem de Icn terminolojisini içerebilir. Alıcı, amaçlanan kurulumun voltaj ve çalışma koşullarında tam olarak hangi değerin geçerli olduğunu doğrulamalıdır.
Doğru Yapılandırma Nasıl Seçilir
125 15KA Minyatür Devre Kesici seçimine ürün kataloğundan ziyade elektrik sistemi ile başlamalıdır. Basit bir seçim süreci, kesicinin devreyle uyumsuzluk riskini azaltabilir.
- Tasarım akımını belirleyin.Beklenen sürekli ve aralıklı yük akımını hesaplayın.
- İletken değerini kontrol edin.Koruyucu cihaz, gerçek kurulum koşulları altında kablonun izin verilen akımıyla koordine edilmelidir.
- Muhtemel kısa devre akımını belirleyin.Seçilen kesme kapasitesi kurulum noktasındaki arıza seviyesine uygun olmalıdır.
- Voltajı ve frekansı onaylayın.Kesicinin elektrik sistemi için uygun olduğundan emin olun.
- Kutup düzenlemesini seçin.Faz ve nötr iletkenlere ilişkin gereksinimleri göz önünde bulundurun.
- Yolculuk özelliklerini gözden geçirin.Açma eğrisi bağlı yüke ve beklenen ani akım koşullarına uygun olmalıdır.
- Standartları ve sertifikaları onaylayın.Hedef pazarın gerekliliklerini, proje özelliklerini ve yerel elektrik düzenlemelerini kontrol edin.
- Fiziksel uyumluluğu doğrulayın.Boyutları, terminal boyutunu, DIN rayı uyumluluğunu ve panel aralığını onaylayın.
Kurulum ve Bakımda Dikkat Edilecek Hususlar
Herhangi bir yüksek akım koruyucu cihaz için doğru kurulum şarttır. İyi tasarlanmış bir devre kesici bile yanlış boyutlandırılmış iletkenleri, gevşek terminalleri, uygun olmayan muhafazaları veya yanlış kurulum uygulamalarını telafi edemez.
- Kurulumdan önce kesici modelini ve değerini doğrulayın.
- Elektrik beslemesini izole edin ve geçerli güvenlik prosedürünü izleyin.
- İletken kesitinin terminalle uyumlu olduğunu doğrulayın.
- İletkenleri doğru şekilde hazırlayın ve kablo uçlarının hasar görmesini veya uygun olmayan şekilde soyulmasını önleyin.
- Terminalleri üreticinin belirttiği gereksinimlere göre sıkın.
- Kesicinin uyumlu DIN rayına güvenli bir şekilde monte edildiğinden emin olun.
- Muhafazanın uygun koruma ve açıklık sağladığını kontrol edin.
- Terminalleri aşırı ısınma, renk değişikliği veya mekanik gevşeklik belirtileri açısından periyodik olarak inceleyin.
- Koruma sistemini kurulumun bakım gereksinimlerine göre test edin.
Bakım programları çevreyi ve görev döngüsünü yansıtmalıdır. Yüksek yüklü, sık anahtarlamalı, tozlu, titreşimli veya yüksek sıcaklıklı endüstriyel tesisler, hafif yüklü iç mekan dağıtım sistemlerine göre daha sık denetim gerektirebilir.
Yaygın Sorunlar ve Satın Alma Kaygıları
Yüksek akımlı MCB alıcıları sıklıkla çeşitli pratik zorluklarla karşılaşmaktadır. Bu sorunların satın almadan önce ele alınması gecikmeleri ve kurulum sorunlarını önleyebilir.
Bazı ürün listelerinde yalnızca genel bir "yüksek kırma kapasitesi"nden bahsedilir. Alıcılar kesin derecelendirmeyi, standardı, voltajı ve test esasını talep etmelidir.
Kablo kapasitesini ve gerçek tasarım akımını kontrol etmeden 125A'yı seçmek koordinasyon sorunları yaratabilir.
Daha büyük iletkenler, gerekli kesit alanını kabul edecek şekilde tasarlanmış terminallere ihtiyaç duyar. Satın almadan önce terminal uyumluluğu teyit edilmelidir.
Uluslararası alıcılar genellikle proje onayı için teknik spesifikasyonlara, sertifikalara, çizimlere ve ürün bilgilerine ihtiyaç duyar.
Profesyonel bir tedarikçi net ürün verileri sağlamalı ve alıcıların nominal akım, kesme kapasitesi, açma özellikleri ve kurulum gereksinimleri arasındaki farkları anlamalarına yardımcı olmalıdır.
Neden Shanghai DaDa Electric Co., Ltd.?
Şanghay DaDa Electric Co., Ltd.endüstriyel ve ticari elektrik uygulamalarına yönelik devre koruma ürünleri geliştirmekte ve üretmektedir. Yayınlanan ürün portföyü MCB'leri, MCCB'leri, RCBO'ları, RCCB'leri ve ilgili devre koruma ekipmanlarını içerir.
DAB7-125 serisi, daha yüksek akım kapasitesi ve yüksek kısa devre kesme kabiliyeti gerektiren uygulamalar için konumlandırılmıştır. Yayınlanan spesifikasyonlar arasında 15kA yüksek kesme kapasitesi, termal-manyetik açma fonksiyonu, akım sınırlayıcı tasarım, pozitif kontak göstergesi ve daha büyük iletkenlere uygun terminaller yer alır. :contentReference[oaicite:1]{index=1}
Üreticinin fabrika bilgilerinde ayrıca hem MCB hem de MCCB ürünlerinin üretimini destekleyen özel damgalama, nokta kaynağı, perçinleme, enjeksiyon kalıplama ve montaj atölyeleri de açıklanmaktadır. :contentReference[oaicite:2]{index=2}
Distribütörler, elektrik toptancıları, panel üreticileri ve OEM müşterileri için bu tür üretim kapasitesi, tutarlı ürün tedariği, teknik dokümantasyon ve konfigürasyon desteğinin satın alma kararının önemli parçaları olduğu durumlarda faydalı olabilir.
| Alıcı Gereksinimi | İlgili DAB7-125 Özelliği |
|---|---|
| Yüksek akım devre koruması | 125A'ya kadar anma akımı |
| Daha yüksek kısa devre gereksinimleri | Yayınlanan ürün bilgilerine göre 15kA'e kadar kesme kapasitesi |
| Aşırı yük koruması | Termal açma fonksiyonu |
| Kısa devre yanıtı | Manyetik açma fonksiyonu |
| Daha büyük iletkenler | Üretici bilgilerine göre 35mm²'ye kadar iletkenler için tasarlanmış büyük kablo terminalleri |
| Panel kurulumu | Modüler DIN rayı montaj tasarımı |
Ürün özellikleri, özellikle kesicinin yüksek arıza akımına sahip bir ortama veya düzenlenmiş bir elektrik sistemine kurulacağı durumlarda, nihai proje onayından önce daima en son teknik belgelere göre doğrulanmalıdır.
Sıkça Sorulan Sorular
15KA, geçerli belirlenmiş test koşulları altında 15kA kısa devre kesme kapasitesini ifade eder. Cihazın geçerli derecelendirme ve standarda göre kesmek üzere tasarlandığı muhtemel kısa devre akımının seviyesini gösterir.
Hayır. Seçimde iletken kapasitesi, yük özellikleri, sistem voltajı, ortam koşulları, arıza akımı, kutup konfigürasyonu ve geçerli elektrik gereksinimleri dikkate alınmalıdır.
125A kesicinin nominal akımıyla ilişkilidir, 15kA ise kısa devre kesme kapasitesini ifade eder. Koruyucu cihazın farklı özelliklerini tanımlarlar.
Elektrik sistemi ürünün belirtilen değerlerine ve kurulum gereksinimlerine uygun olduğunda, uygun endüstriyel dağıtım devreleri için düşünülebilir.
Hayır. Kırma kapasitesi yalnızca bir seçim faktörüdür. Gerilim, nominal akım, açma özellikleri, iletken koordinasyonu, kutup konfigürasyonu ve kurulum koşulları da değerlendirilmelidir.
Termal koruma, sürekli aşırı yük koşullarını ele alırken, manyetik koruma, kısa devreler gibi yüksek akım arıza koşullarına hızla yanıt verir.
Shanghai DaDa Electric'in yayınlanan DAB7-125 bilgileri, büyük kablo terminallerinin 35 mm²'ye kadar bakır ve alüminyum kablolar için uygun olduğunu belirtiyor. Kesin iletken düzenlemesi, kurulumdan önce her zaman güncel teknik belgelerle onaylanmalıdır.
Alıcılar, hedef pazarla ilgili teknik veri sayfasını, geçerli standartları, nominal voltajı, kesme kapasitesi verilerini, açma özelliklerini, boyutsal çizimleri, terminal bilgilerini, sertifikaları ve paketleme ayrıntılarını talep etmelidir.
Son Hususlar
125 15KA Minyatür Devre Kesici, belirli bir gereksinim kombinasyonunu karşılar: nispeten yüksek akım kapasitesi ve gelişmiş kısa devre kesme kapasitesi. Mühendisler ve satın alma ekipleri için, her bir derecelendirmenin neyi temsil ettiğini anlamak, doğru teknik kararı vermek açısından çok önemlidir.
En önemli hususlar “125A” ve “15kA” rakamlarının ötesine uzanır. Tam bir değerlendirme, nominal gerilimi, arıza akımını, açma özelliklerini, kutup konfigürasyonunu, iletken uyumluluğunu, geçerli standartları, kurulum ortamını ve fiziksel boyutları içermelidir.
Shanghai DaDa Electric Co., Ltd.'nin DAB7-125 serisi, yüksek akım korumasını termal manyetik çalışma, akım sınırlama tasarımı, büyük kablo terminalleri ve 15kA'ya kadar yayınlanmış kesme kapasitesi ile birleştirir. Bu özellikler, elektrik sistemiyle doğru şekilde eşleştirildiğinde ürünü çeşitli endüstriyel ve ticari dağıtım uygulamalarına uygun hale getirir.
Daha Güvenilir Bir Koruma Çözümü Oluşturun
Endüstriyel dağıtım, ticari güç sistemleri, elektrik panelleri veya OEM projeleri için 125 15KA Minyatür Devre Kesici mi arıyorsunuz?Şanghay DaDa Electric Co., Ltd.uygulama gereksinimleriniz için ürün bilgisi ve teknik destek sağlayabiliriz.
Nominal akımı, sistem voltajını, kutup konfigürasyonunu, gerekli kesme kapasitesini ve uygulama koşullarını ekibimizle paylaşın. Ürün spesifikasyonları, proje danışmanlığı veya toplu satın alma gereksinimleri için,bize UlaşınUygun bir devre koruma çözümünü tartışmak.
